модель 2023 года
- Модель TT-R230
- Код модели TTR230 (TTR230PC) CA

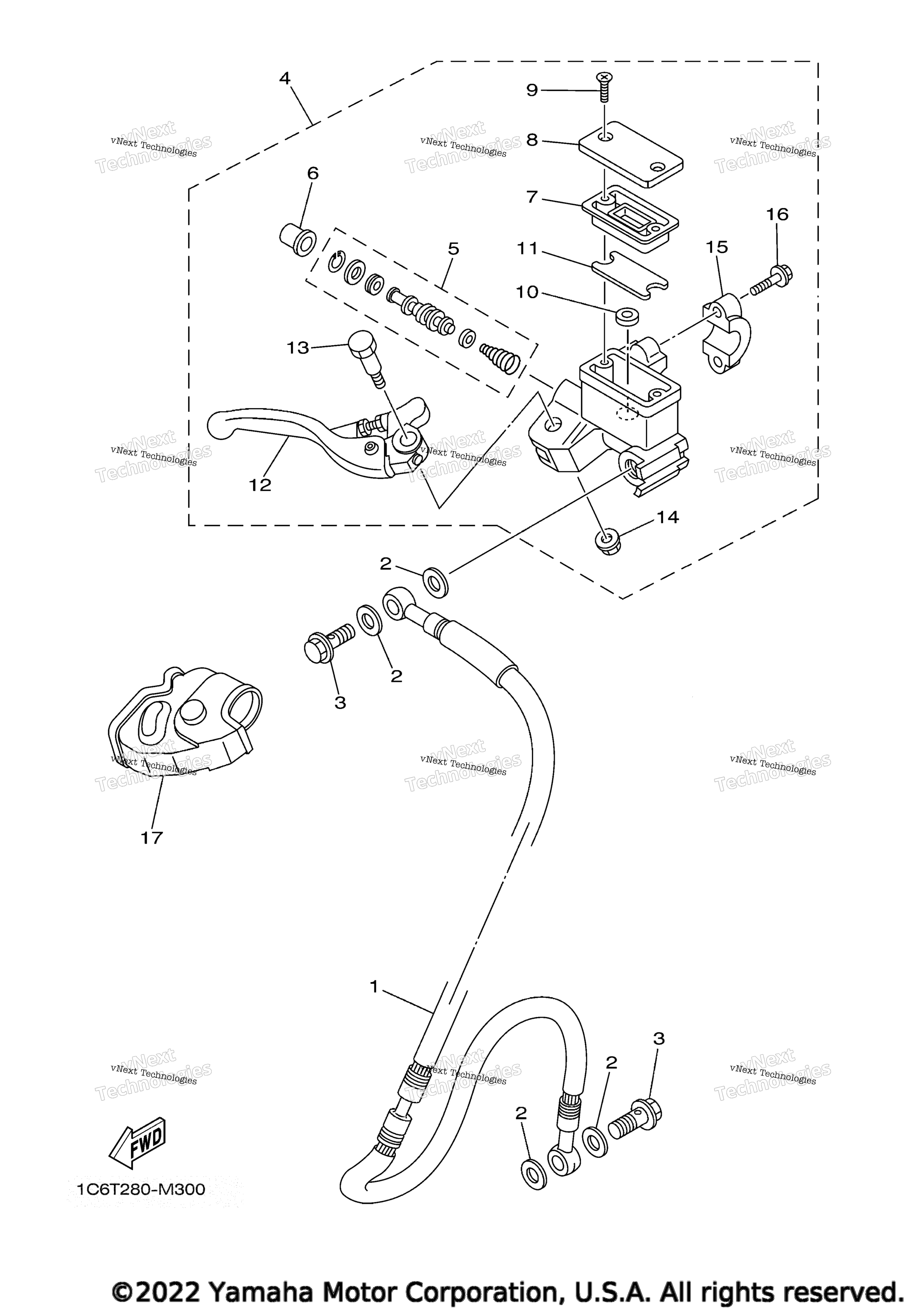

Схема переднего главного цилиндра тормоза для TTR230 (TTR230PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Brake 1 art. 1C6-25872-00-00
По запросу
2
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
3
Bolt, Union art. 90401-10172-00
По запросу
4
Master Cylinder Assy art. 1C6-F583T-00-00
По запросу
5
. .Cylinder Kit, Master art. 5NY-W0041-01-00
По запросу
6
. .Boot, Master Cylinder art. 5NY-25868-00-00
По запросу
7
. .Diaphragm, Reservoir art. 5XE-25854-00-00
По запросу
8
. .Cap, Reservoir art. 2VN-25852-02-00
По запросу
9
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
10
. .Separator Assy art. 5HH-F5715-00-00
По запросу
11
. .Float, Reservoir art. 1C6-F5853-00-00
По запросу
12
. .Lever 2 art. 1C6-H3922-00-00
По запросу
13
. Bolt art. 90109-06577-00
По запросу
14
. .Nut, With Washer art. 95707-06500-00
По запросу
15
. .Bracket, Master Cylinder art. 5HH-F5867-00-00
По запросу
16
. .Bolt, Flange art. 5HH-F6332-00-00
По запросу
17
Cover, Handle Lever 1 art. 5NY-26372-00-00
По запросу
