модель 2023 года
- Модель WR250F
- Код модели WR250F (WR250FP2)

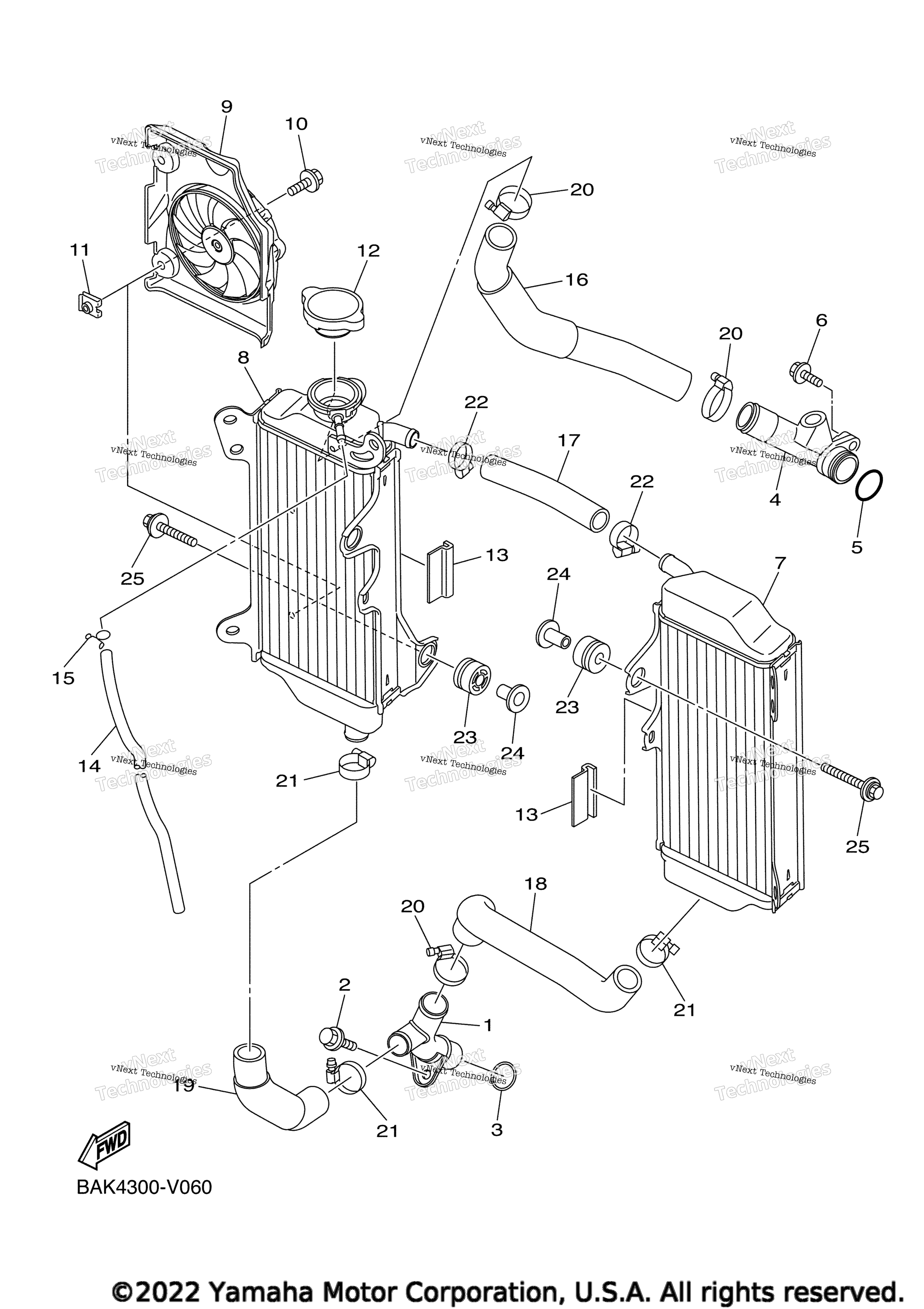

Схема радиатора и шлангов для WR250F (WR250FP2)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. B7B-12482-00-00
По запросу
2
Bolt, Flange Deep Recess art. 95E32-06012-00
По запросу
3
O-Ring art. 93210-16500-00
По запросу
4
Joint art. 1SM-12446-00-00
По запросу
5
O-Ring art. 93210-16275-00
По запросу
6
Bolt, Flange Deep Recess art. 95E32-06020-00
По запросу
7
Radiator Assy art. BR9-1240A-00-00
По запросу
8
Radiator Comp art. B3J-12461-00-00
По запросу
9
Blower Assy art. B3J-12405-00-00
По запросу
10
Drain Bolt art. 2GB-12615-00-00
По запросу
11
Nut 1 art. 5SL-12671-00-00
По запросу
12
Cap, Radiator art. 5SL-12462-00-00
По запросу
13
Damper, Radiator art. 33D-12465-00-00
По запросу
14
Tube, Flexible Vinyl art. 91A20-05080-00
По запросу
15
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
16
Hose 1 art. B7B-12576-00-00
По запросу
17
Hose 2 art. BR9-12577-00-00
По запросу
18
Hose 3 art. B7B-12578-00-00
По запросу
19
Hose 4 art. B7B-12579-01-00
По запросу
20
Hose Clamp Assy art. 90450-28001-00
По запросу
21
Hose Clamp Assy art. 90450-22M14-00
По запросу
22
Hose Clamp Assy art. 90450-18M09-00
По запросу
23
Втулка резиновая Yamaha art. 90480-15012-00
от 788 ₽
24
Collar art. 90387-06065-00
По запросу
25
Bolt, With Washer art. 90119-06262-00
По запросу
