модель 2024 года
- Модель FJR1300
- Код модели FJR1300ES (FJR13ESRC) CA

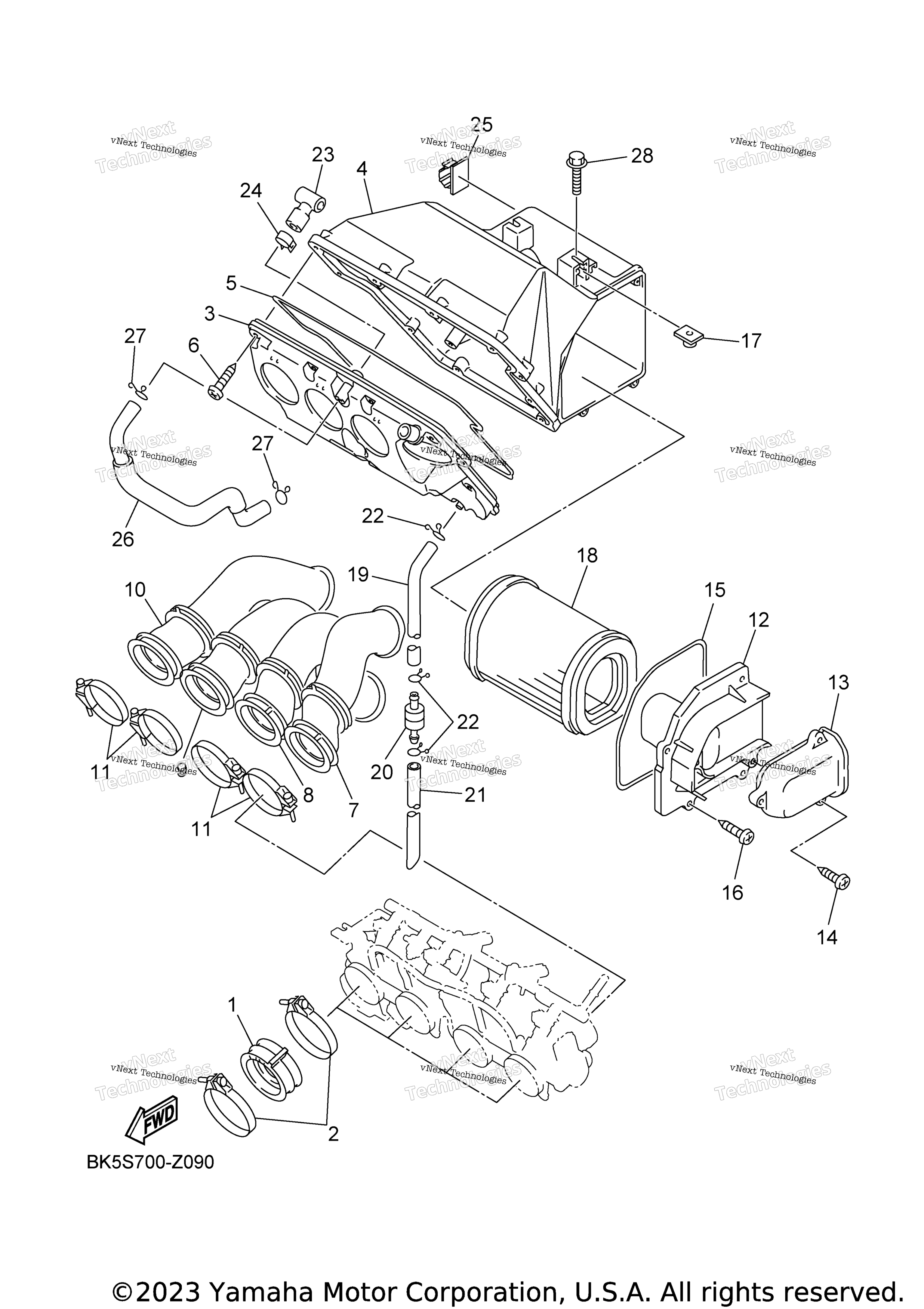

Схема впускной системы для FJR1300ES (FJR13ESRC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 3 art. 1MC-13597-00-00
По запросу
2
Hose Clamp Assy art. 90450-62004-00
По запросу
3
Case, Air Cleaner 1 art. 1MC-14411-00-00
По запросу
4
Case, Air Cleaner 2 art. 1MC-14421-00-00
По запросу
5
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
6
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
7
Joint, Air Cleaner 1 art. 1MC-14453-01-00
По запросу
8
Joint, Air Cleaner 2 art. 1MC-14463-01-00
По запросу
9
Joint art. 1MC-14454-01-00
По запросу
10
Joint art. 1MC-14568-01-00
По запросу
11
Hose Clamp Assy art. 90450-56007-00
По запросу
12
Cap, Cleaner Case 1 art. 5JW-14412-10-00
По запросу
13
Duct art. 5JW-14437-00-00
По запросу
14
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
15
Seal art. 5JW-14452-00-00
По запросу
16
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
17
Plate art. 31A-14477-10-00
По запросу
18
Element, Air Cleaner art. 5JW-14451-00-00
от 3 890 ₽
19
Hose (L125) art. 90445-11293-00
По запросу
20
Filter Assy art. 4X7-2149Y-00-00
По запросу
21
Hose art. 90445-11094-00
По запросу
22
Clip art. 90467-100A1-00
По запросу
23
Pipe art. 5JW-14419-00-00
По запросу
24
Clip art. 90468-08104-00
По запросу
25
Clamp art. 90464-20014-00
По запросу
26
Pipe, Breather 1 art. 1MC-11166-00-00
По запросу
27
Хомут art. 90467-14015-00
По запросу
28
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
