модель 2024 года
- Модель MT-03
- Код модели MT-03 (MT03RB)

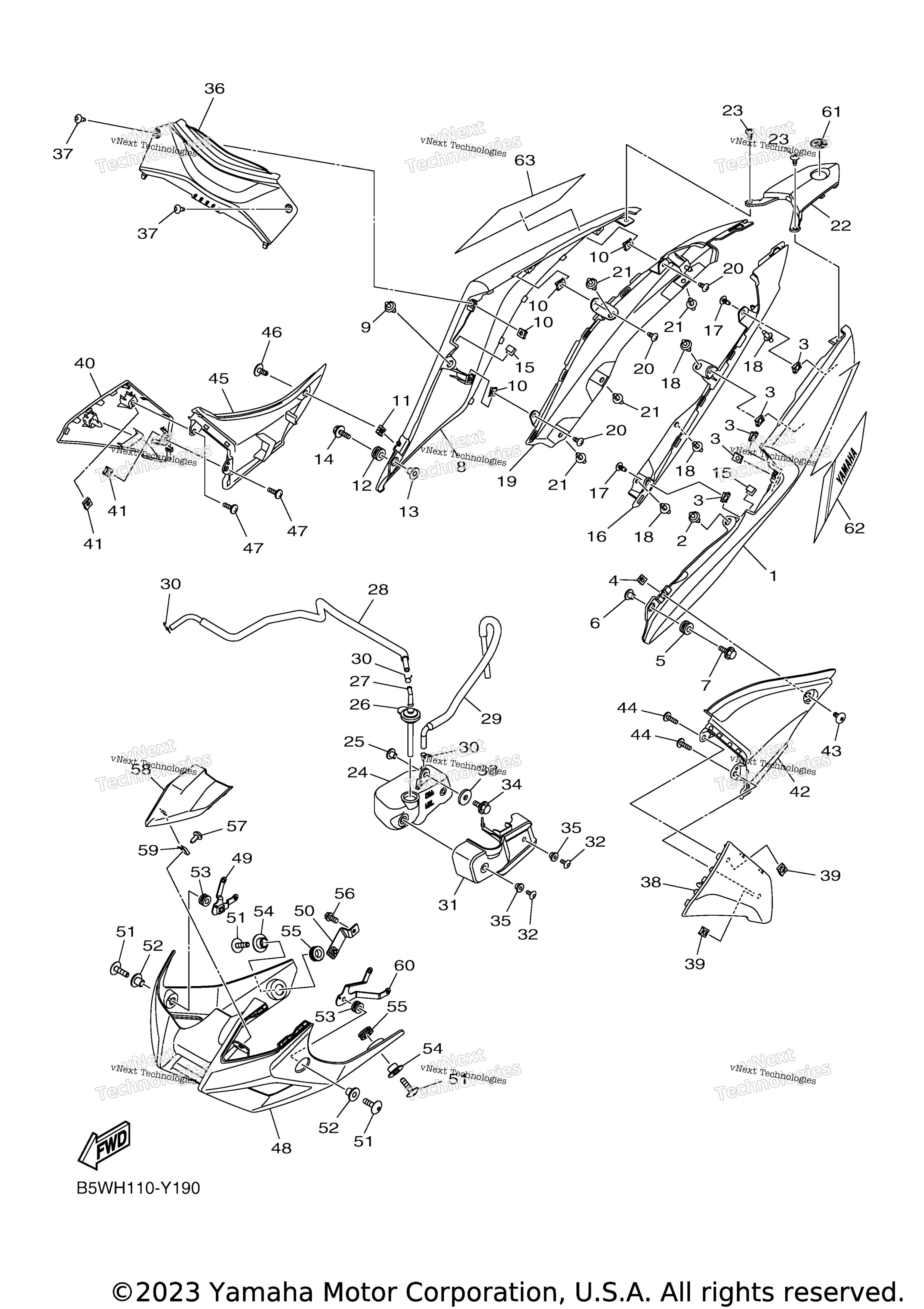

Схема боковой крышки для MT-03 (MT03RB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 UR FOR DBNM8 art. 1WD-F1711-00-PE
По запросу
1
Cover, Side 1 UR FOR MDNM8 art. 1WD-F1711-00-PC
По запросу
2
Rivet art. 90269-06816-00
По запросу
3
Nut, Spring art. 90183-05042-00
По запросу
4
Nut, Spring art. 90183-050A7-00
По запросу
5
Grommet art. 90480-12808-00
По запросу
6
Collar art. 90387-06899-00
По запросу
7
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
8
Cover, Side 2 UR FOR MDNM8 art. 1WD-F1721-00-PC
По запросу
8
Cover, Side 2 UR FOR DBNM8 art. 1WD-F1721-00-PE
По запросу
9
Rivet art. 90269-06816-00
По запросу
10
Nut, Spring art. 90183-05042-00
По запросу
11
Nut, Spring art. 90183-050A7-00
По запросу
12
Grommet art. 90480-12808-00
По запросу
13
Collar art. 90387-06899-00
По запросу
14
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
15
Seal art. 31B-F8307-00-00
По запросу
16
Mole, Side Cover 1 art. 1WD-F171L-00-00
По запросу
17
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
18
Rivet art. 90269-06816-00
По запросу
19
Mole, Side Cover 2 art. 1WD-F171M-00-00
По запросу
20
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
21
Rivet art. 90269-06816-00
По запросу
22
Mole, Side Cover 3 art. 1WD-F171N-00-00
По запросу
23
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
24
Tank, Recovery art. 1WD-F1871-01-00
По запросу
25
Collar art. 90387-06857-00
По запросу
26
Cap art. 1WD-F1875-02-00
По запросу
27
Elbow art. 26H-21828-00-00
По запросу
28
Pipe 1 art. 1WD-F1816-02-00
По запросу
29
Pipe 2 art. 1WD-F1817-01-00
По запросу
30
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
31
Cover art. BS7-F172W-00-00
По запросу
32
Bolt, Hexagon Socket Button art. 90111-05003-00
По запросу
33
Washer Plain art. 90201-06380-00
По запросу
34
Bolt, Flange art. 95817-06014-00
По запросу
35
Spacer art. 90560-06244-00
По запросу
36
Cover, Side 3 UR FOR MDNM8 art. 1WD-F1731-00-PA
По запросу
36
Cover, Side 3 UR FOR DBNM8 art. 1WD-F1731-00-PC
По запросу
37
Screw, Round Tapping art. 90160-05810-00
По запросу
38
Cover, Side 5 UR FOR DBNM8 art. B9T-F171E-00-P4
По запросу
38
Cover, Side 5 UR FOR MDNM8 art. B9T-F171E-00-P3
По запросу
39
Nut, Spring art. 90183-05042-00
По запросу
40
Cover, Side 6 UR FOR DBNM8 art. B9T-F171X-00-P4
По запросу
40
Cover, Side 6 UR FOR MDNM8 art. B9T-F171X-00-P3
По запросу
41
Nut, Spring art. 90183-05042-00
По запросу
42
Lid, Side Cover art. B9T-F1716-00-00
По запросу
43
Bolt, Hexagon Socket Button art. 90111-05003-00
По запросу
44
Винт Yamaha art. 97702-50016-00
По запросу
45
Lid, Side Cover 2 art. B9T-F1726-00-00
По запросу
46
Bolt, Hexagon Socket Button art. 90111-05003-00
По запросу
47
Винт Yamaha art. 97702-50016-00
По запросу
48
Cover, Lower MDNM8 art. B6W-F8385-00-P1
По запросу
49
Bracket 9 art. B04-F833F-00-00
По запросу
50
Bracket 10 art. B04-F833G-00-00
По запросу
51
Bolt, Hexagon Socket Button art. 90111-06117-00
По запросу
52
Collar art. 90387-06899-00
По запросу
53
Grommet art. 90480-12808-00
По запросу
54
Collar art. 90387-09801-00
По запросу
55
Grommet art. 90480-18495-00
По запросу
56
Болт Yamaha art. 95022-06012-00
По запросу
57
Винт Yamaha art. 97707-50012-00
от 168 ₽
58
Cover 1 art. B08-F842M-00-00
По запросу
59
Nut, Spring art. 90183-05042-00
По запросу
60
Bracket 8 art. B04-F833E-00-00
По запросу
61
Tuning Fork Mark art. 1PA-F836B-20-00
По запросу
62
Graphic 1 UR FOR MDNM8 art. B9T-F173E-50-00
По запросу
62
Graphic 1 UR FOR DBNM8 art. BEV-F173E-20-00
По запросу
63
Graphic 2 UR FOR MDNM8 art. B9T-F173F-50-00
По запросу
63
Graphic 2 UR FOR DBNM8 art. BEV-F173F-20-00
По запросу
