модель 2024 года
- Модель V star 250
- Код модели V STAR 250 (XV250R1B)

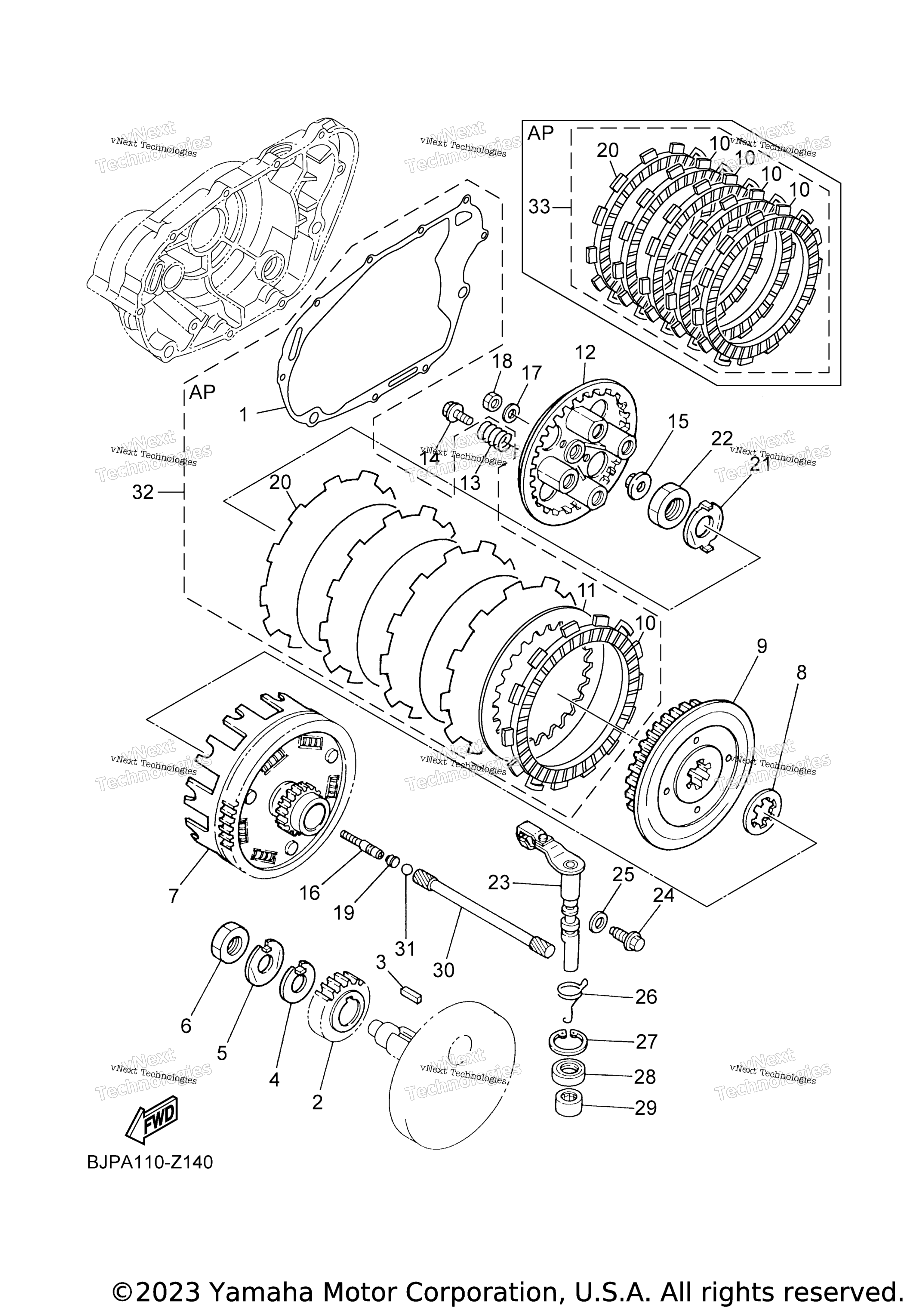

Схема сцепления для V STAR 250 (XV250R1B)
Схема
Детали
Номер
Наименование детали
Цена
1
Gasket, Crankcase Cover 2 art. 4RF-15461-01-00
По запросу
2
Gear, Primary Drive (23T) art. 3Y6-16111-03-00
По запросу
3
Шпонка Yamaha art. 90282-07023-00
от 788 ₽
4
Washer, Lock art. 90215-16156-00
По запросу
5
Washer, Lock art. 90215-16222-00
По запросу
6
Nut art. 90170-16343-00
По запросу
7
Primary Driven Gear Comp art. 2UJ-16150-00-00
По запросу
8
Plate, Thrust 1 art. 30X-16154-00-00
По запросу
9
Boss, Clutch art. 30X-16371-00-00
По запросу
10
Диск сцепления Yamaha art. 5Y1-16331-01-00
от 990 ₽
Аналог
6 020 ₽
Требуется 4 шт.
11
Plate, Clutch 1 (T=2.0) art. 3J2-16324-10-00
По запросу
12
Plate, Pressure 1 art. 30X-16351-02-00
По запросу
13
Spring, Compression art. 90501-26148-00
По запросу
14
Screw, With Washer art. 90159-06016-00
По запросу
15
Plate, Push art. 1W1-16358-01-00
По запросу
16
Rod, Push 1 art. 4DN-16356-00-00
По запросу
17
Шайба Yamaha art. 92907-06200-00
от 168 ₽
18
Гайка Yamaha art. 95317-06600-00
По запросу
19
Seal, Rod Push art. 3YX-1635A-00-00
По запросу
20
Диск сцепления Yamaha art. 4H7-16321-02-00
от 2 709 ₽
Аналог
6 020 ₽
Требуется 1 шт.
21
Washer, Lock art. 90215-16320-00
По запросу
22
Гайка Yamaha art. 90170-16326-00
По запросу
23
Push Lever Assy art. 2UJ-16380-00-00
По запросу
24
Screw art. 90149-08067-00
По запросу
25
.Gasket art. 90430-08119-00
от 578 ₽
26
Spring, Torsion art. 90508-14433-00
По запросу
27
Circlip art. 93420-28055-00
По запросу
28
Сальник Yamaha art. 93102-14209-00
По запросу
29
Bearing art. 93315-31428-00
По запросу
30
Rod, Push 2 art. 2UJ-16357-00-00
По запросу
31
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
32
Clutch Plate Kit AP art. BJP-W001G-00-00
По запросу
33
Friction Plate Kit AP art. BJP-W001M-00-00
По запросу
