модель 2024 года
- Модель XSR 700
- Код модели XSR700 (XSR700RB)

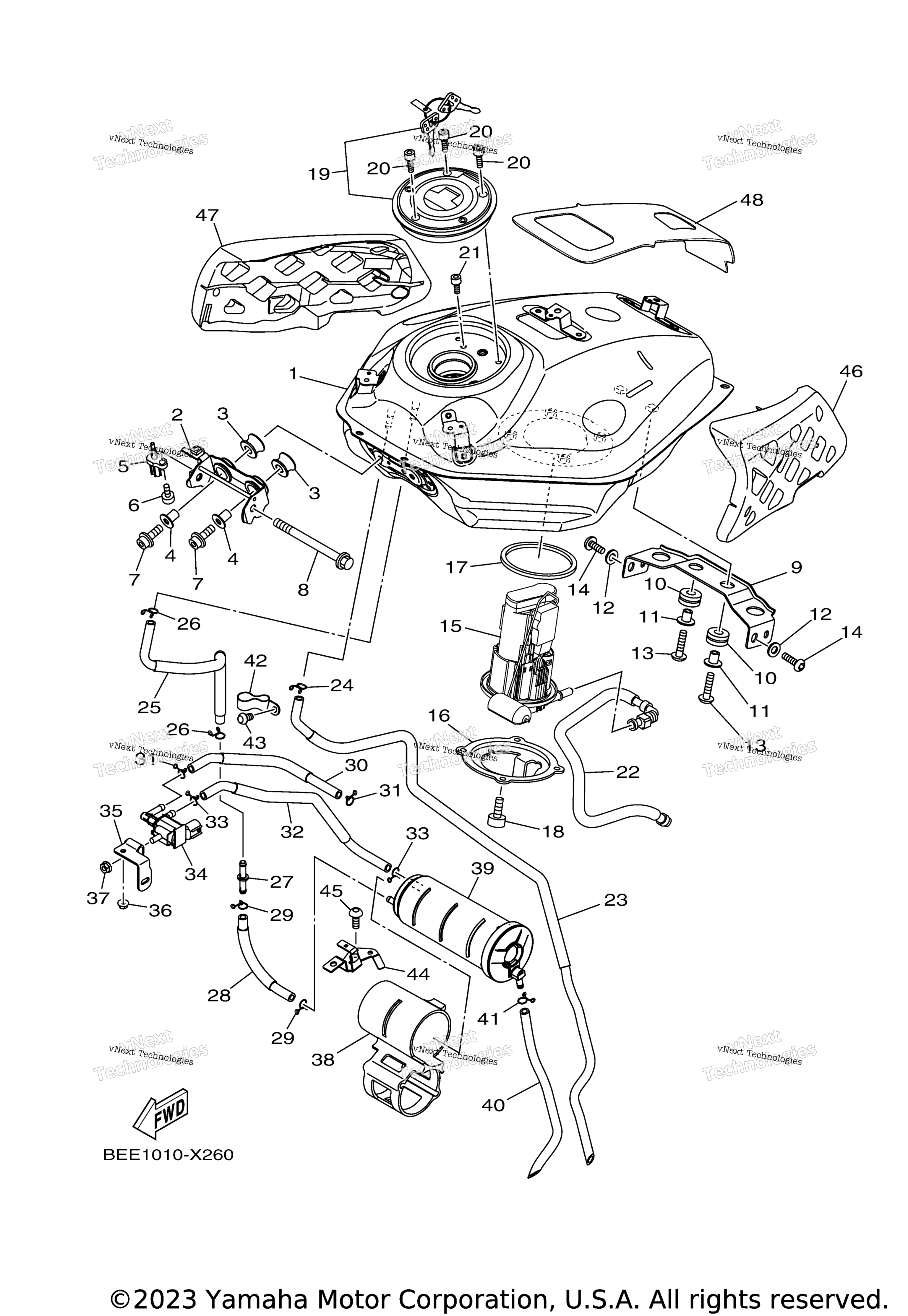

Схема топливного бака для XSR700 (XSR700RB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BEE-24110-00-00
По запросу
2
Bracket, Tank Fitting art. 1WS-2412Y-00-00
По запросу
3
Grommet art. 3D7-24339-00-00
По запросу
4
Collar art. 90387-06136-00
По запросу
5
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
6
Болт Yamaha art. 98517-05012-00
По запросу
7
Болт Yamaha art. 90110-06172-00
По запросу
8
Bolt, Flange art. 95817-08100-00
По запросу
9
Bracket, Tank Fitting art. B2G-2413Y-00-00
По запросу
10
Grommet art. 90480-16003-00
По запросу
11
Collar art. 90387-06287-00
По запросу
12
Шайба Yamaha art. 92990-06200-00
от 473 ₽
13
Bolt, Hexagon Socket Button art. 90111-06084-00
По запросу
14
Bolt, Button Head art. 92012-06014-00
По запросу
15
Fuel Pump Comp art. 1WS-13907-10-00
По запросу
16
Bracket, Fuel Pump art. 1WS-24491-01-00
По запросу
17
O-Ring art. 1RC-24486-00-00
По запросу
18
Болт Yamaha art. 91312-05010-00
от 630 ₽
19
Cap Assy art. 39P-24602-00-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
21
Bolt, Hexagon Socket Head art. 91317-05010-00
По запросу
22
Pipe, Fuel 1 art. 1WS-13971-01-00
По запросу
23
Pipe, Overflow art. 2RC-24318-00-00
По запросу
24
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
25
Pipe 10 art. B2G-24321-00-00
По запросу
26
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
27
Joint art. 4XY-14568-00-00
По запросу
28
Pipe 11 art. B2G-24322-00-00
По запросу
29
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
30
Pipe 2 art. BAT-24312-10-00
По запросу
31
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
32
Pipe 3 art. BAT-24313-10-00
По запросу
33
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
34
Solenoid Valve Assy art. BG4-86120-00-00
По запросу
35
Bracket, Canistor art. BAT-2419F-00-00
По запросу
36
Гайка art. 95707-05500-00
По запросу
37
Nut, Flange art. 95707-06500-00
По запросу
38
Damper, Locating 2 art. 2RC-24182-00-00
По запросу
39
Canister Assy art. BW3-F4170-00-00
По запросу
40
Hose art. 90445-10069-00
По запросу
41
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
42
Clamp 1 art. 1WS-24135-00-00
По запросу
43
Bolt, Button Head art. 92017-06010-00
По запросу
44
Bracket, Canistor art. 2RC-2419F-00-00
По запросу
45
Bolt, Hexagon Socket Button art. 90111-06119-00
По запросу
46
Damper, Plate 1 art. B34-F414H-03-00
По запросу
47
Damper, Plate 2 art. B34-F414J-03-00
По запросу
48
Damper, Plate 3 art. BMC-2414K-00-00
По запросу
