модель 2000 года
- Модель BEARCAT 440
- Код модели BEARCAT 440 II (S2000BCB56US)

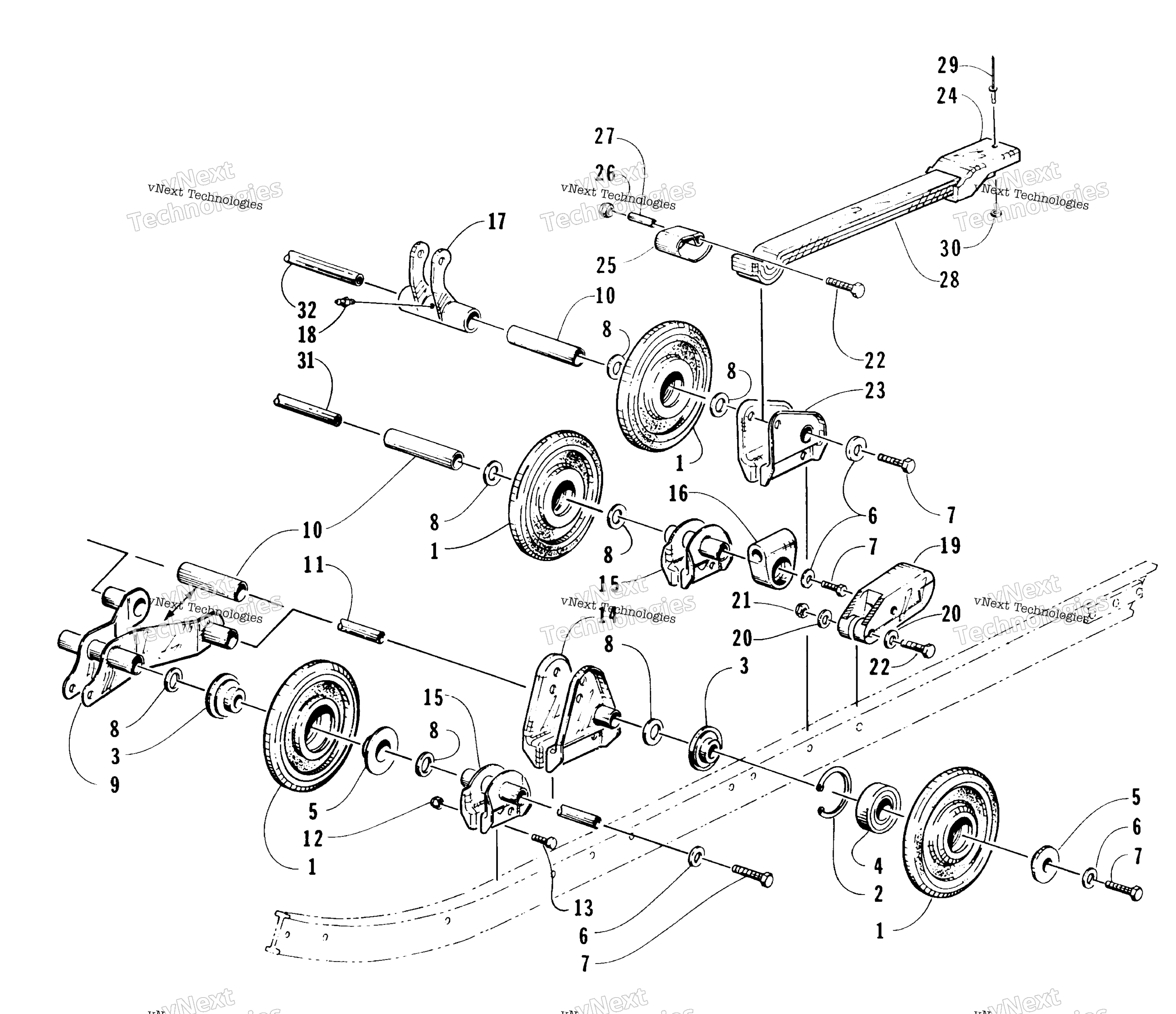

Схема задней части Suspension Axle Assembly для BEARCAT 440 II (S2000BCB56US)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы 142мм X 19мм Arctic Cat art. 0114-240
По запросу
2
Ring, Retaining art. 0123-798
По запросу
3
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
4
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
5
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
6
Шайба Arctic Cat art. 0123-260
от 326 ₽
7
Screw, Cap art. 8012-132
По запросу
8
Washer art. 0123-439
По запросу
9
Bracket, Front Shock art. 0704-187
По запросу
10
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
11
Axle, Idler Wheel art. 0604-576
По запросу
12
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
13
Screw, Cap art. 8002-131
По запросу
14
Bracket, Mounting - Left art. 0704-191
По запросу
14
Bracket, Mounting - Right art. 0704-190
По запросу
15
Bracket art. 0704-201
По запросу
16
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
17
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
18
Fitting, Grease art. 9916-963
По запросу
19
Block, Spring Tension art. 0604-612
По запросу
20
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
21
Гайка art. 8040-486
По запросу
22
Screw, Cap art. 8002-227
По запросу
23
Bracket, Mounting - Auxiliary Wheel Right art. 0704-206
По запросу
23
Bracket, Mounting - Auxiliary Wheel Left art. 0704-207
По запросу
24
Block, Wear art. 0604-859
По запросу
25
Clip, Retaining art. 0604-860
По запросу
26
Nut, Hex - Thin Lock art. 8041-486
По запросу
27
Втулка металлическая Arctic Cat art. 0604-739
от 1 292 ₽
28
SPRING,TRIPLE OVERLOAD ASSY art. 1604-450
По запросу
29
Rivet art. 8060-411
По запросу
30
Washer, Flat art. 0123-149
По запросу
31
Axle, Idler Wheel art. 0604-578
По запросу
32
Axle, Inner art. 0604-641
По запросу
