модель 2000 года
- Модель PANTHER 340
- Код модели PANTHER 340 (S2000PAAAAUS)

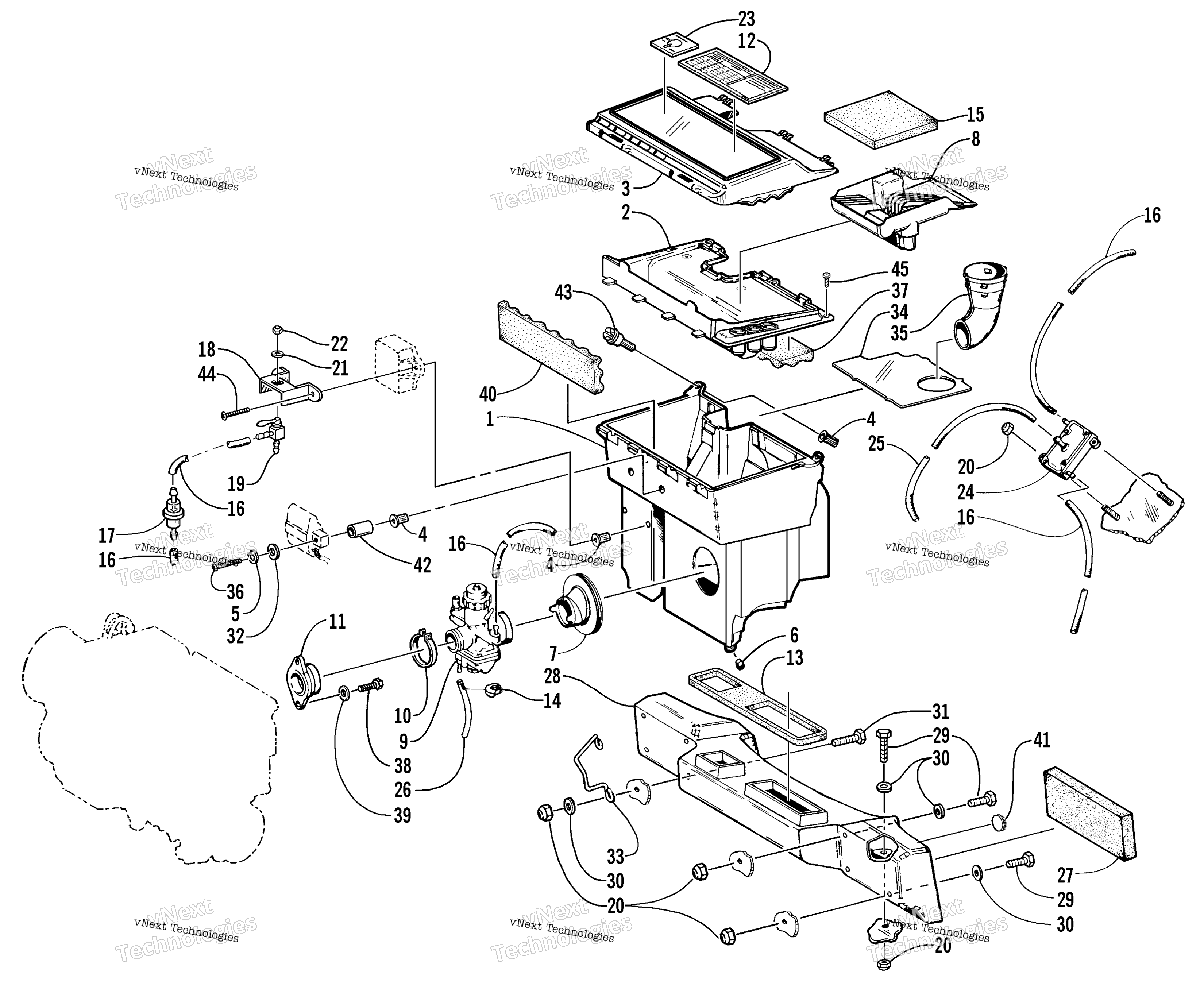

Схема Carburetor, топливный Pump, и Воздушный Silencer узла для PANTHER 340 (S2000PAAAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly art. 0770-337
По запросу
2
Cover, Air Silencer art. 1670-050
По запросу
3
Cover, Tool Tray art. 1670-049
По запросу
4
Insert art. 0623-779
По запросу
5
Washer, Lock art. 8051-152
По запросу
6
Bumper, Air Silencer art. 1606-038
По запросу
7
BOOT, AIR SILENCER art. 1670-405
По запросу
8
Tray, Tool art. 0670-826
По запросу
9
VM32-294 Assembly art. 0670-687
По запросу
10
Clamp art. 0109-709
По запросу
11
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 1 шт.
12
Decal, Jet Chart art. 3611-664
По запросу
13
Seal, Plenum/Air Silencer art. 0617-245
По запросу
14
Clamp, Hose art. 0623-652
По запросу
15
Foam, Tool Tray art. 0617-411
По запросу
16
Hose, Gas Line - 25’ art. 0610-008
По запросу
16
Hose, Gas - 100 ft art. 0610-017
По запросу
17
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
18
BRKT, MTG-Fuel Shut Off art. 0770-614
По запросу
19
Valve, Fuel Shut-Off art. 0670-144
По запросу
20
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
21
Washer art. 0623-288
По запросу
22
Nut art. 0623-287
По запросу
23
Decal, Fuel Shut-Off Valve art. 0611-978
По запросу
24
Fuel Pump (DF44-227) art. 0115-481
По запросу
25
Hose, Impulse - 25’ art. 0610-007
По запросу
26
Hose, Drain - 1.5 in. art. 0610-442
По запросу
27
AIR INTAKE-LH art. 0617-255
По запросу
27
Foam, Plenum - Intake art. 0617-270
По запросу
28
Plenum, Air Silencer art. 0670-578
По запросу
29
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
30
Washer art. 8050-222
По запросу
31
Screw, Cap art. 8002-042
По запросу
32
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
33
Bracket, Guard - Harness/Rope art. 0645-269
По запросу
34
Baffle, Air Silencer art. 0670-929
По запросу
35
Funnel, Air Silencer art. 0670-617
По запросу
36
Screw, Machine art. 0623-082
По запросу
37
Foam, Air Silencer - Cover art. 0617-251
По запросу
38
Screw, Cap art. 0623-116
По запросу
39
Washer art. 0623-041
По запросу
40
Foam, Air Silencer - Front art. 0617-254
По запросу
41
Disc, Velcro art. 0623-078
По запросу
42
Spacer art. 0670-210
По запросу
43
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
44
Screw, Machine art. 0623-833
По запросу
45
Screw, Self-Tapping art. 0623-770
По запросу
