модель 2000 года
- Модель Thundercat Mountain Cat
- Код модели THUNDERCAT MC BLACK (S2000TCLMCUS)

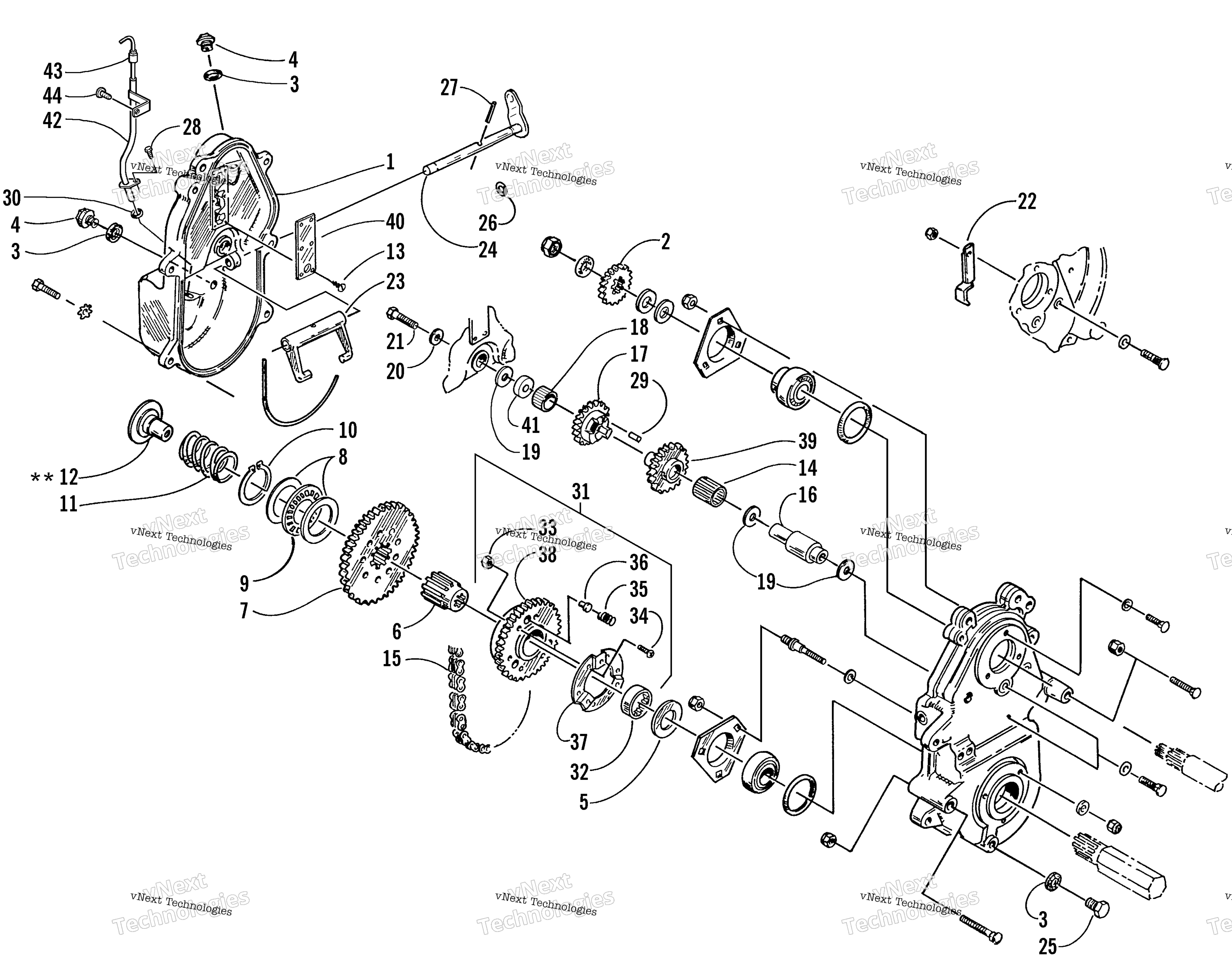

Схема привод / Reverse Dropcase узел (Optional) для THUNDERCAT MC BLACK (S2000TCLMCUS)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT,REVERSE-HI ALT00ZRT6/8/T art. 1639-483
По запросу
1
Cover, Dropcase - w/O-Ring - REV (TUBE-DIP) art. 0702-427
По запросу
2
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
от 5 870 ₽
3
Washer, Fiber art. 0123-641
По запросу
4
Plug, Drain art. 0623-293
По запросу
5
Шайба Arctic Cat art. 0602-012
от 1 743 ₽
6
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
7
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
8
Шайба Arctic Cat art. 0602-023
По запросу
9
Подшипник Arctic Cat art. 0602-022
По запросу
10
Ring, Retaining art. 0602-024
По запросу
11
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
12
Стопор задней передачи art. 0638-881
от 6 122 ₽
13
Screw, Self-Tapping art. 0623-081
По запросу
14
Подшипник Arctic Cat art. 0602-205
от 4 137 ₽
15
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
от 11 267 ₽
OEM
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat
art. 1602-041
11 267 ₽
Требуется 1 шт.
Подписаться
15
Цепь КПП Arctic Cat art. 1602-042
от 11 267 ₽
16
Shaft, Reverse art. 0602-872
По запросу
17
Idler, Reverse - Assembly - 19T (inc. 18) art. 0702-365
По запросу
18
Подшипник Arctic Cat art. 1602-045
от 2 100 ₽
19
Шайба Arctic Cat art. 0602-215
от 578 ₽
20
Шайба Arctic Cat art. 8050-242
от 221 ₽
21
Болт Arctic Cat art. 8002-130
По запросу
22
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
22
Успокоитель цепи Arctic Cat art. 0702-555
от 12 485 ₽
23
Вилка включения передач Arctic Cat art. 0602-085
от 9 576 ₽
24
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
25
Пробка КПП с магнитом Arctic Cat art. 0602-479
от 2 205 ₽
26
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
27
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
28
Screw, Self-Tapping art. 0623-786
По запросу
29
Палец Arctic Cat art. 0602-366
от 221 ₽
30
O-Ring, Oil Level Stick Tube art. 1602-013
По запросу
31
Шестерня планетарная КПП 39 зубьев art. 0702-170
По запросу
32
Подшипник Arctic Cat art. 0602-016
от 2 352 ₽
33
Гайка Arctic Cat art. 0123-430
от 263 ₽
34
Винт Arctic Cat art. 0623-182
от 190 ₽
35
Пружина Arctic Cat art. 0602-138
от 473 ₽
36
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
37
Упорная пластина Arctic Cat art. 0602-144
от 1 848 ₽
39
Sprocket, Idler - 22T (inc. 14) art. 0602-899
По запросу
39
Sprocket, Idler - 24T (inc. 14) art. 0602-871
По запросу
40
Cover, Oil Vent art. 1602-151
По запросу
41
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
от 1 397 ₽
42
Tube, Oil Level Stick art. 1602-011
По запросу
43
TUBE/ DIPSTICK-ASSY art. 1602-001
По запросу
44
Screw, Self-Tapping art. 0623-640
По запросу
1639
Reverse Dropcase Kit, Low Alt. art. 1639-927
По запросу
