модель 2000 года
- Модель Triple Touring 600
- Код модели TRIPLE TOURING 600 (S2000TTD2RUS)

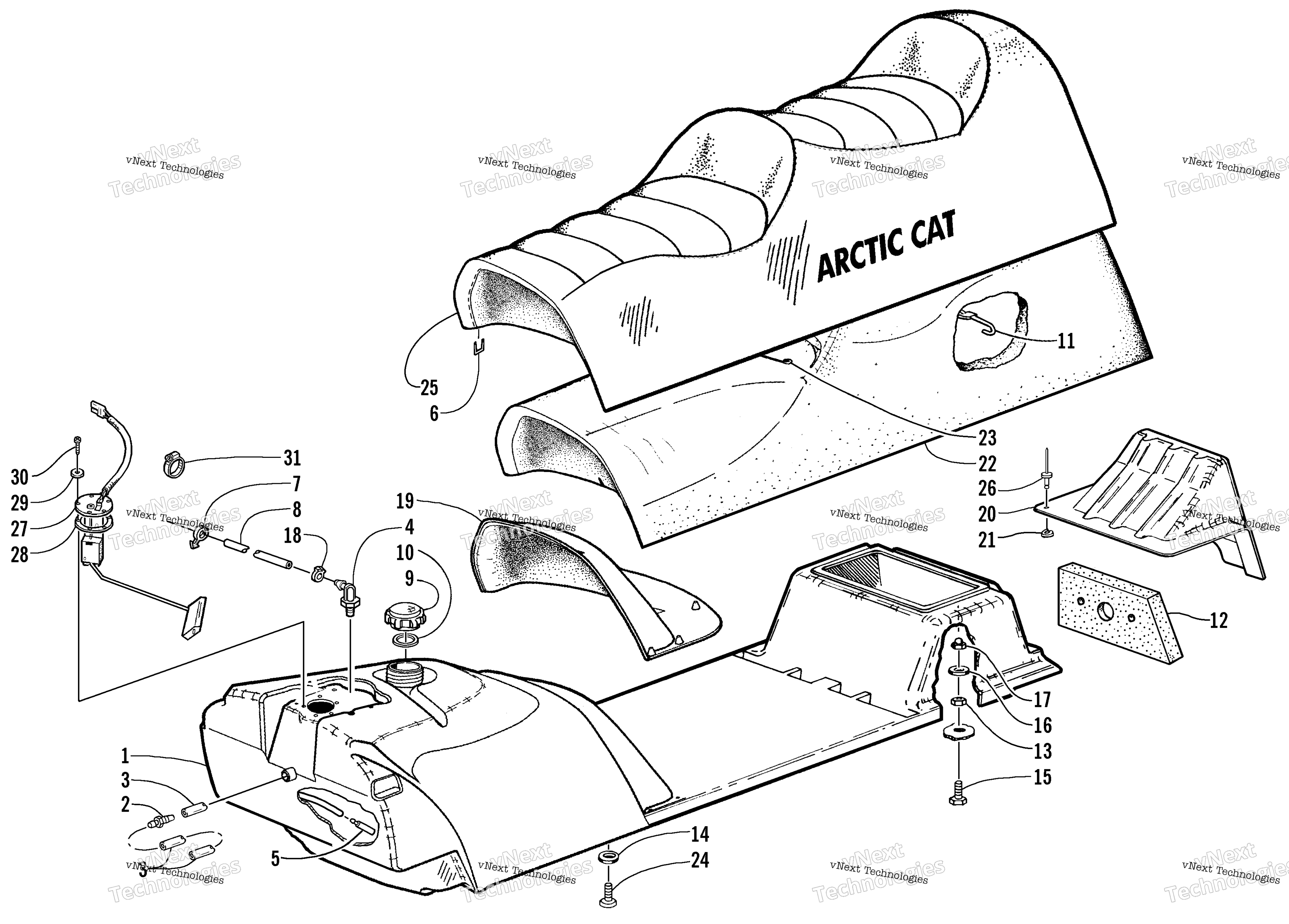

Схема топливный Tank, Seat, и топливный Sensor узла для TRIPLE TOURING 600 (S2000TTD2RUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 0718-872
По запросу
1
Tank, Gas/Seat-Base (inc. 2-5) art. 0770-446
По запросу
2
OUTLET,GAS TANK art. 0670-042
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
4
VENT,GAS TANK art. 0670-572
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Staple art. 0624-528
По запросу
7
Clip, Routing Optional art. 0623-101
По запросу
8
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
Cap, Oil Tank-WSeal (inc. 10) art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Wire, Seat art. 0606-150
По запросу
12
Foam, Seat-Base/Taillight art. 0617-098
По запросу
13
Nut, Lock art. 8041-366
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
16
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
17
Nut, Cap art. 0123-108
По запросу
18
Хомут Arctic Cat art. 0623-063
от 683 ₽
19
Insert, Seat Foam art. 1606-612
По запросу
20
Extension, Toolbox art. 1606-191
По запросу
21
Washer, Flat art. 0123-149
По запросу
22
Foam, Seat Cushion art. 0716-991
По запросу
23
Wire, Seat art. 0606-057
По запросу
24
Screw, Self-Tapping art. 0623-309
По запросу
25
Cover, Seat art. 1706-081
По запросу
26
Rivet art. 8061-428
По запросу
27
Sensor, Fuel Level (inc. 28) art. 0620-208
По запросу
28
Gasket, Fuel Level Sender art. 0670-474
По запросу
29
Washer, Nylon art. 0623-371
По запросу
30
Screw, Machine art. 0624-312
По запросу
31
Clamp, Hose art. 0623-373
По запросу
