модель 2000 года
- Модель Z440
- Код модели Z 440 ES (S2000ZABSEUS)

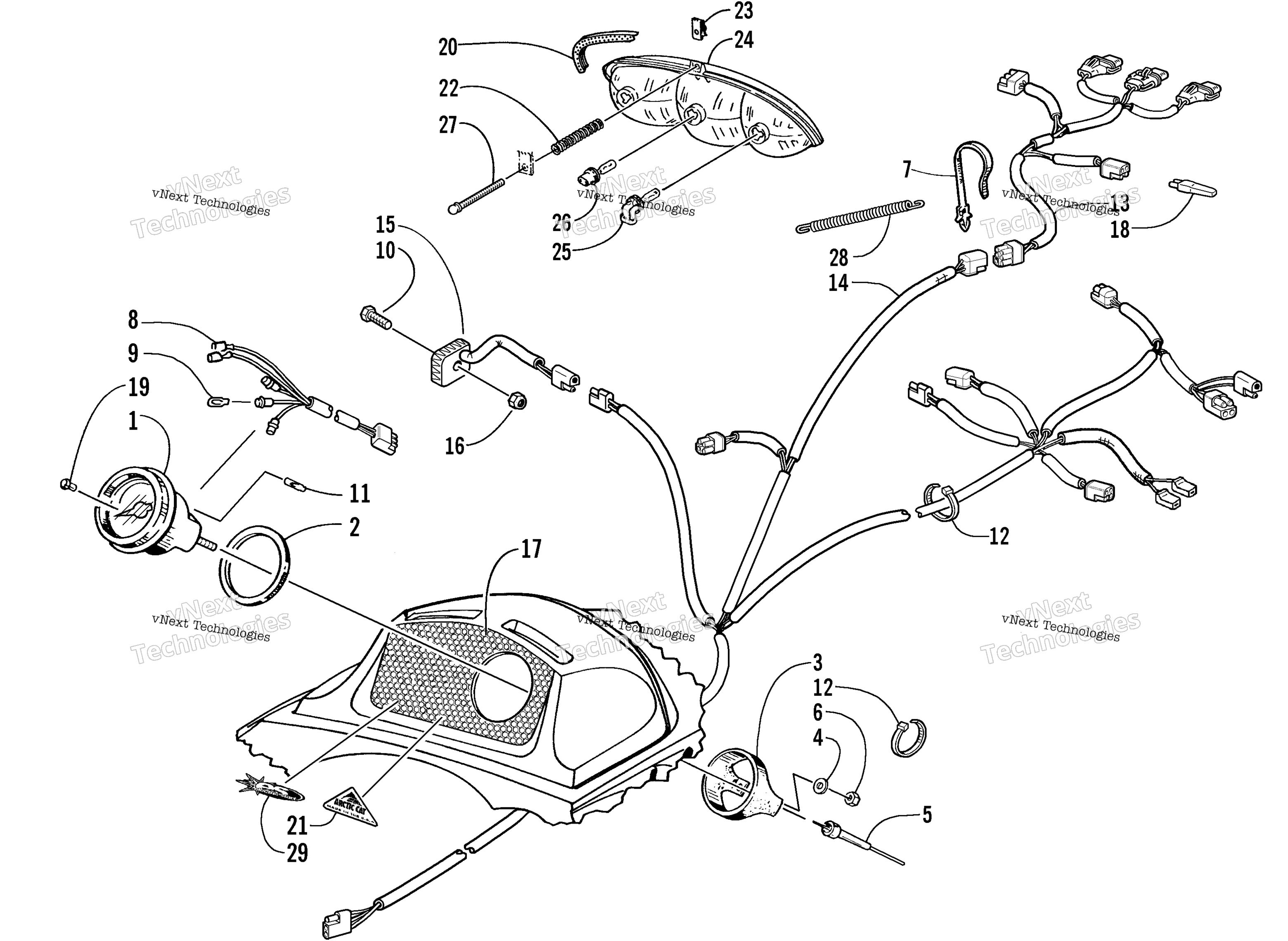

Схема instruments и Wiring Assemblies для Z 440 ES (S2000ZABSEUS)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER, 100MPH-W/O AC LOGO art. 0620-238
По запросу
2
Прокладка Arctic Cat art. 0620-135
от 578 ₽
3
Держатель спидометра Arctic Cat art. 0620-134
По запросу
4
Washer art. 8050-212
По запросу
5
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
6
Nut art. 0623-038
от 110 ₽
7
Tie, Cable - Push Mount art. 0423-075
По запросу
8
Harness, Bulb - Speedometer art. 0620-151
По запросу
9
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
10
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
11
Bulb art. 0230-020
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Harness, Hood art. 0686-515
По запросу
14
Harness, Main art. 0686-506
По запросу
15
Реле-регулятор Arctic Cat art. 0630-105
По запросу
16
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
17
Decal, Instrument - Hood art. 3611-547
По запросу
18
Posistor art. 0609-069
По запросу
19
Knob, Tripmeter art. 0620-073
По запросу
20
Form, Seal - 33" art. 0617-264
По запросу
21
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
22
Spring, Adjuster art. 0623-360
По запросу
23
U-Nut art. 0623-757
По запросу
24
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
25
Лампа art. 0609-251
По запросу
26
Лампа фары Arctic Cat art. 0609-252
По запросу
27
Screw, Thumb art. 0623-467
По запросу
28
Spring, Extension art. 0623-199
По запросу
29
Decal, "ES" art. 3611-644
По запросу
