модель 2000 года
- Модель Z440
- Код модели Z 440 (S2000ZABPFUS)

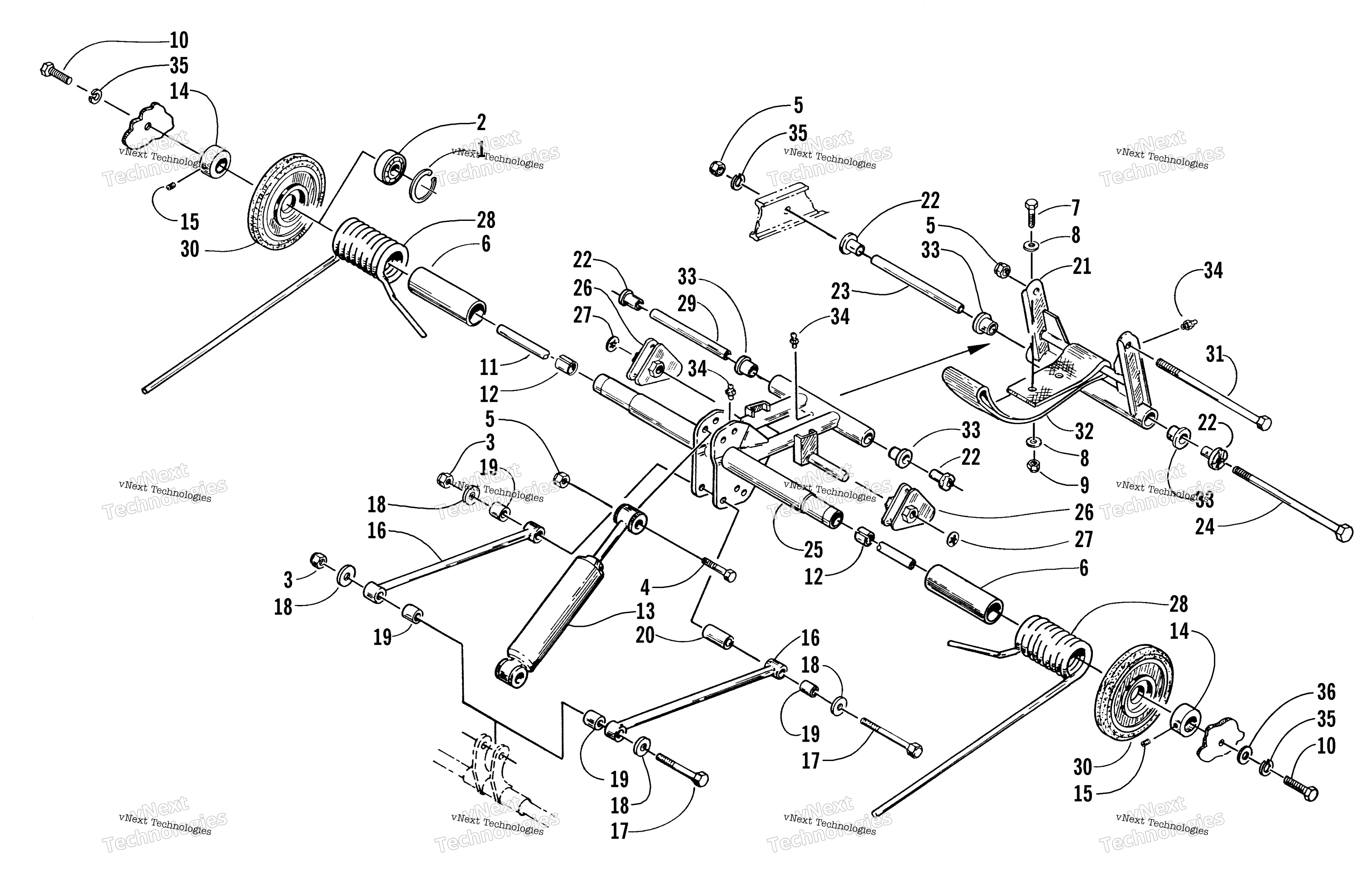

Схема задней части Suspension Rear Arm Assembly для Z 440 (S2000ZABPFUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Ring, Retaining art. 0123-798
По запросу
2
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
3
Nut, Hex - Thin Lock art. 8041-486
По запросу
4
Screw, Cap art. 8002-227
По запросу
5
Гайка art. 8040-486
По запросу
6
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
7
Screw, Cap art. 8002-042
По запросу
8
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Screw, Cap art. 8012-224
По запросу
11
Axle, Inner Carriage art. 0114-163
По запросу
12
Втулка Arctic Cat art. 0603-083
По запросу
13
Shock Absorber - Rear Arm art. 1604-455
По запросу
14
COLLAR,LOCK-IDLER WHEEL-PTD BLK art. 0704-853
По запросу
15
Screw, Set art. 0623-217
По запросу
16
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
17
Screw, Cap art. 8002-233
По запросу
18
Washer art. 8050-282
По запросу
19
Axle, Link art. 1604-172
По запросу
20
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
21
Arm, Rear (inc. 33-34) art. 0704-439
По запросу
22
Втулка Arctic Сat art. 0603-061
от 410 ₽
23
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
24
SCREW,CAP-HH 3/8-16X10 GR 8 Z&Y art. 0623-782
По запросу
25
ARM,IDLER-FABR (inc. 12 and 33-34) art. 0704-323
По запросу
26
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
26
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
27
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
28
SPRING,SUSPENSION-LH-PTD BLK art. 0704-857
По запросу
28
SPRING,SUSPENSION-RH-PTD BLK art. 0704-856
По запросу
29
Axle, Idler art. 0604-204
По запросу
30
Wheel, Idler (inc. 1-2) (inc. 1-2) art. 0604-374
По запросу
31
Screw, Cap art. 0623-106
По запросу
32
Strap, Limiter art. 1604-130
По запросу
33
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
34
Fitting, Grease art. 0623-010
По запросу
35
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
36
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
