модель 2000 года
- Модель ZR500
- Код модели ZR 500 EFI (S2000ZRCEFUS)

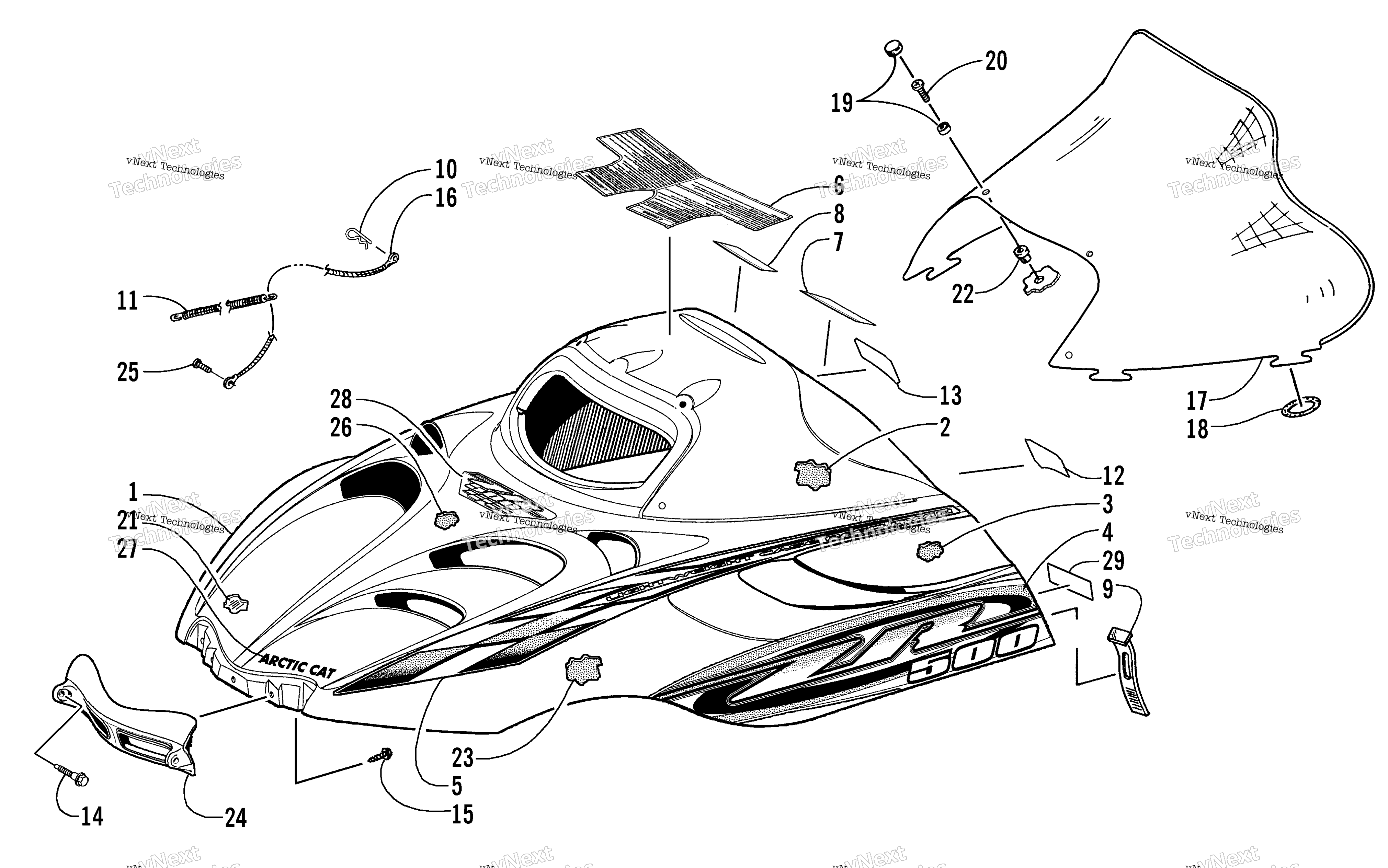

Схема Hood и Windshield узла для ZR 500 EFI (S2000ZRCEFUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Green) (inc. 15 and 24) art. 0718-816
По запросу
1
Hood w/o Decals art. 0718-839
По запросу
1
Hood w/Decals (Black) (inc. 15 and 24) art. 0718-840
По запросу
1
Hood w/o Decals - ZR 500 art. 1718-032
По запросу
2
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
2
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
3
Foam, Hood - Rear - Right art. 0617-322
По запросу
3
Foam, Hood - Rear - Left art. 0617-323
По запросу
4
Decal, Hood - Lower Left (Black) art. 3611-735
По запросу
4
Decal, Hood - Lower Right (Black) art. 3611-734
По запросу
4
Decal, Hood - Lower Left (Green) art. 3611-495
По запросу
4
Decal, Hood - Lower Right (Green) art. 3611-494
По запросу
5
Decal, Hood - Upper Left (Black) art. 3611-741
По запросу
5
Decal, Hood - Upper Right (Black) art. 3611-740
По запросу
5
Decal, Hood - Upper Left (Green) art. 3611-501
По запросу
5
Decal, Hood - Upper Right (Green) art. 3611-500
По запросу
6
Decal, Warning - General and Brake art. 3611-485
По запросу
7
Decal, Caution - Engine/Battery art. 3611-486
По запросу
8
Decal, Caution - Engine/Battery art. 3611-487
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Clip, Hairpin art. 0623-805
По запросу
11
Spring, Extension art. 0123-510
По запросу
12
Decal, Caution - Fuel art. 3611-488
По запросу
13
Decal, Caution - Fuel art. 3611-489
По запросу
14
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Cable, Hood art. 1606-158
По запросу
17
WINDSHIELD,FORMED-SMOKE(2000 ZR) art. 1606-696
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-413
По запросу
21
Foil, Hood - Left art. 1606-939
По запросу
21
Foil, Hood - Right art. 1606-938
По запросу
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Foam, Hood - Front - Right art. 0617-326
По запросу
23
Foam, Hood - Front - Left art. 0617-327
По запросу
24
HINGE, HOOD-GRN Item 24 Included art. 2606-321
По запросу
24
Накладка капота art. 1606-720
По запросу
25
Screw, Self-Tapping art. 0623-057
По запросу
26
Foam, Hood - Middle art. 0617-328
По запросу
27
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
27
Decal, “Arctic Cat” - Hood art. 3611-186
По запросу
28
Decal, Hood - Center (Green) art. 3611-491
По запросу
28
Decal, Hood - Center (Black) art. 3611-731
По запросу
29
Decal, Warning - Seating Capacity art. 3611-509
По запросу
