модель 2000 года
- Модель ZR500
- Код модели ZR 500 (S2000ZRCCAUS)

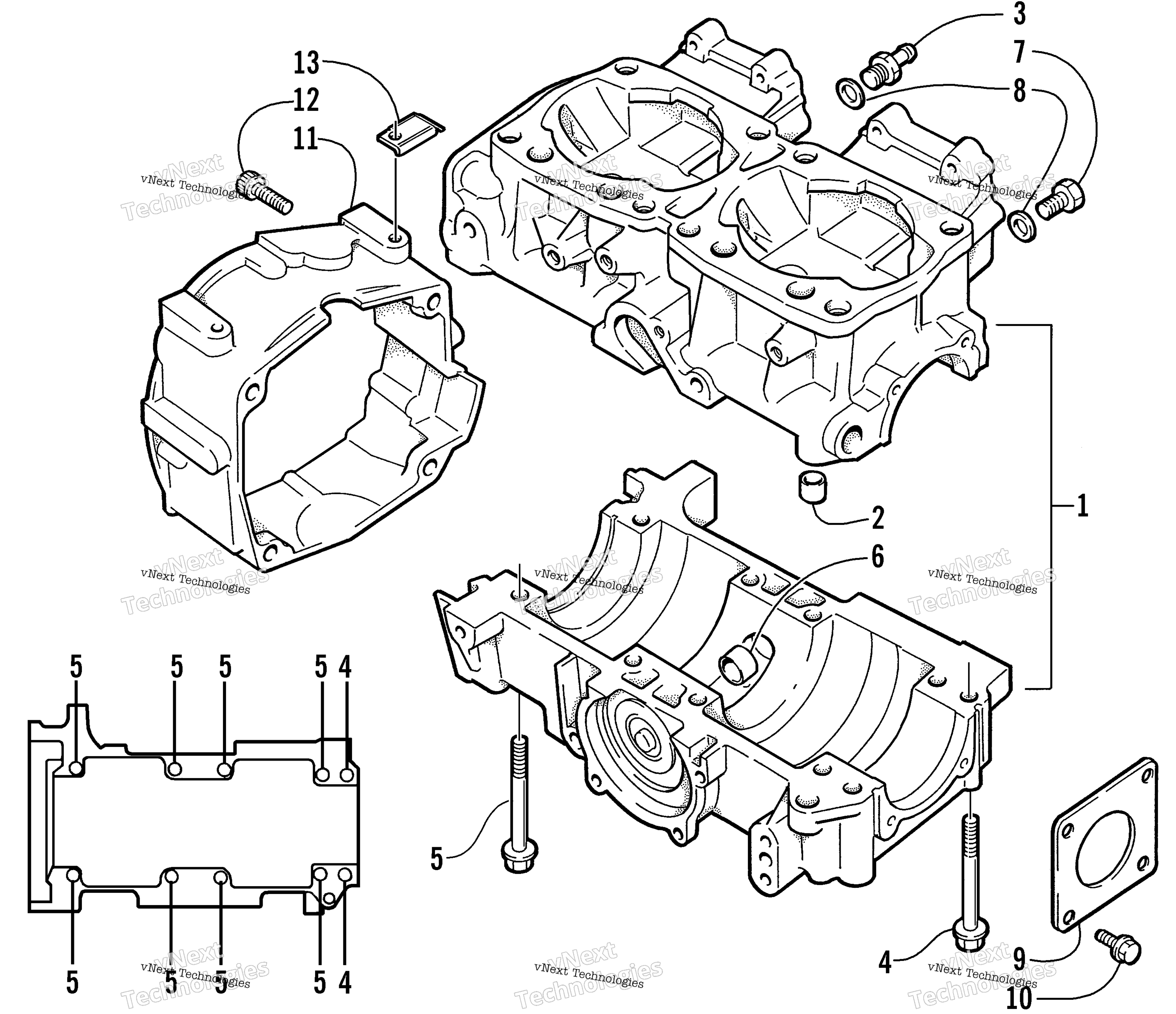

Схема картера Assembly для ZR 500 (S2000ZRCCAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 1, 4, and 6) art. 3005-413
По запросу
2
Pin art. 3005-206
По запросу
3
Union, Hose M9 art. 3002-040
По запросу
4
Screw, Cap art. 3005-410
По запросу
5
Bolt art. 3005-411
По запросу
6
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
7
Plug (Cylinder/Crank),9MM art. 3003-399
По запросу
8
Gasket, Impulse,10MM art. 3002-276
По запросу
9
Plate, Oil Seal art. 3004-775
По запросу
10
BOLT art. 3007-392
По запросу
11
Case, Magneto art. 3005-109
По запросу
12
Bolt art. 3007-557
По запросу
13
Bracket, Ground Wire - Engine art. 0608-117
По запросу
