модель 2000 года
- Модель ZR600
- Код модели ZR 600 (S2000ZRDCAUS)

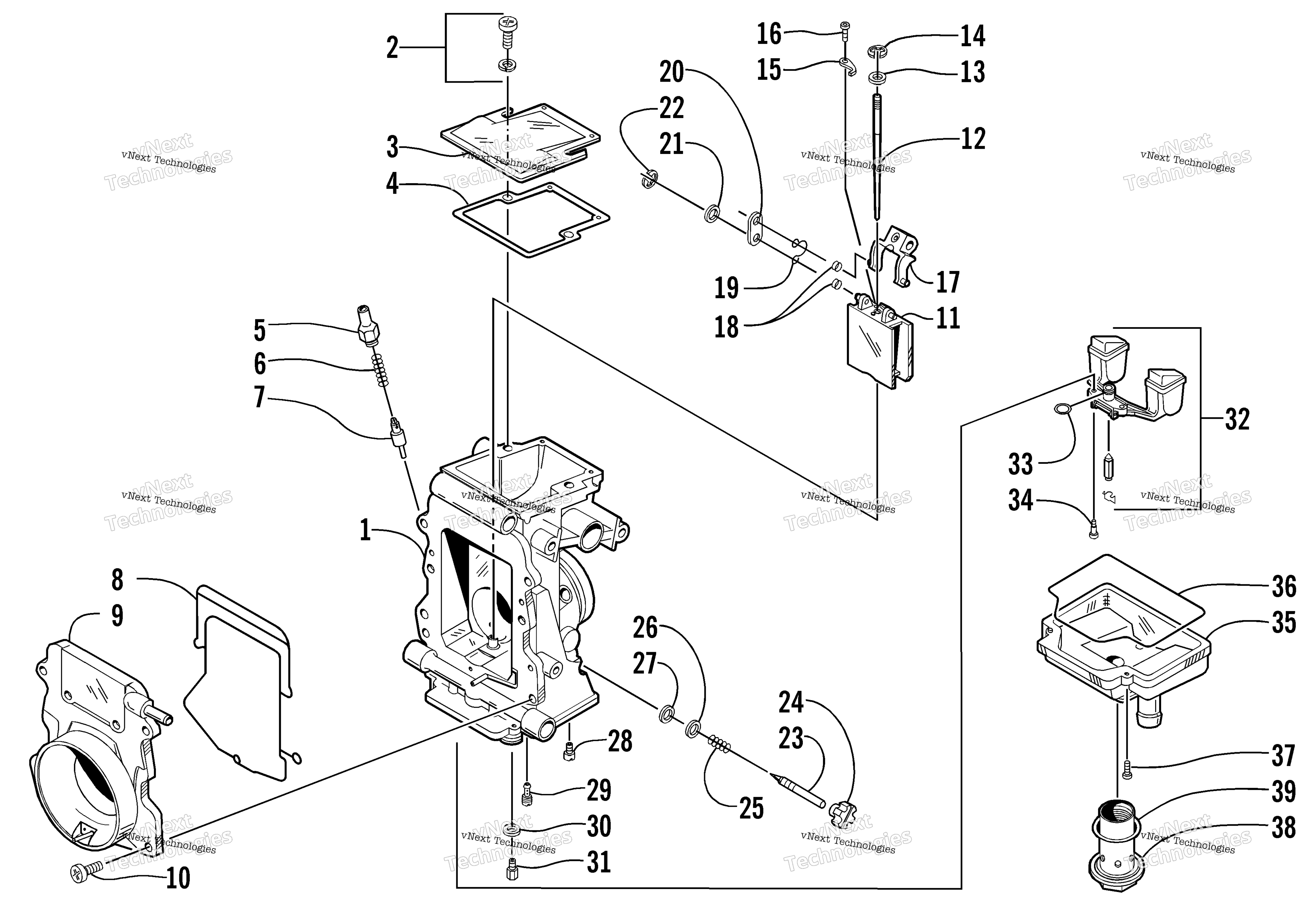

Схема карбюратора - Internal Parts для ZR 600 (S2000ZRDCAUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Carburetor - TM38-261 art. 1670-070
По запросу
2
Screw w/Washer art. 6505-591
По запросу
3
Cap, Top art. 6506-142
По запросу
4
Gasket art. 6506-034
По запросу
5
Cap, Starter Plunger art. 6506-137
По запросу
6
Spring, Starter Plunger art. 6506-138
По запросу
7
Starter Plunger art. 6506-139
По запросу
8
Gasket art. 6506-033
По запросу
10
Screw art. 6505-980
По запросу
12
Jet Needle 9EGYO1-57 Position 3 STD art. 6506-192
По запросу
12
Jet Needle 9DH2-3 Position 4 (5-9,000 ft Alt.); Position 3 (Over 9,000 ft Alt.) art. 6505-110
По запросу
13
Washer art. 6505-552
По запросу
14
E-Clip art. 6505-628
По запросу
15
Plate, Retaining - Jet Needle art. 6506-055
По запросу
16
Screw, Machine art. 6506-054
По запросу
17
Lever Assembly - Left art. 6506-043
По запросу
17
Lever Assembly - Right art. 6506-047
По запросу
18
Bushing, Clip art. 6506-053
По запросу
19
Clip art. 6506-040
По запросу
20
Plate art. 6506-039
По запросу
21
Washer art. 6506-052
По запросу
22
E-Clip art. 6506-051
По запросу
23
Screw, Fuel Mixture art. 6506-145
По запросу
25
Spring art. 6506-079
По запросу
26
Washer art. 6506-078
По запросу
27
Washer art. 6506-080
По запросу
28
Starter Jet 135 art. 6506-101
По запросу
29
Pilot Jet 45 (Over 9,000 ft Alt.) art. 6505-278
По запросу
29
Pilot Jet 40 (5-9,000 ft Alt.) art. 6505-047
По запросу
30
Washer art. 6506-091
По запросу
33
O-Ring art. 6505-875
По запросу
34
Screw, Float Arm art. 6506-037
По запросу
35
FLOAT BODY (LH) art. 6506-238
По запросу
35
Chamber, Float art. 6506-036
По запросу
36
Gasket, Float Chamber art. 6506-038
По запросу
37
Screw, Machine art. 6506-072
По запросу
38
Plug, Drain art. 6506-032
По запросу
39
O-Ring, Drain Plug art. 6505-185
По запросу
