модель 2001 года
- Модель Mountain Cat 1000
- Код модели MOUNTAIN CAT 1000 (S2001MCLCAUSB)

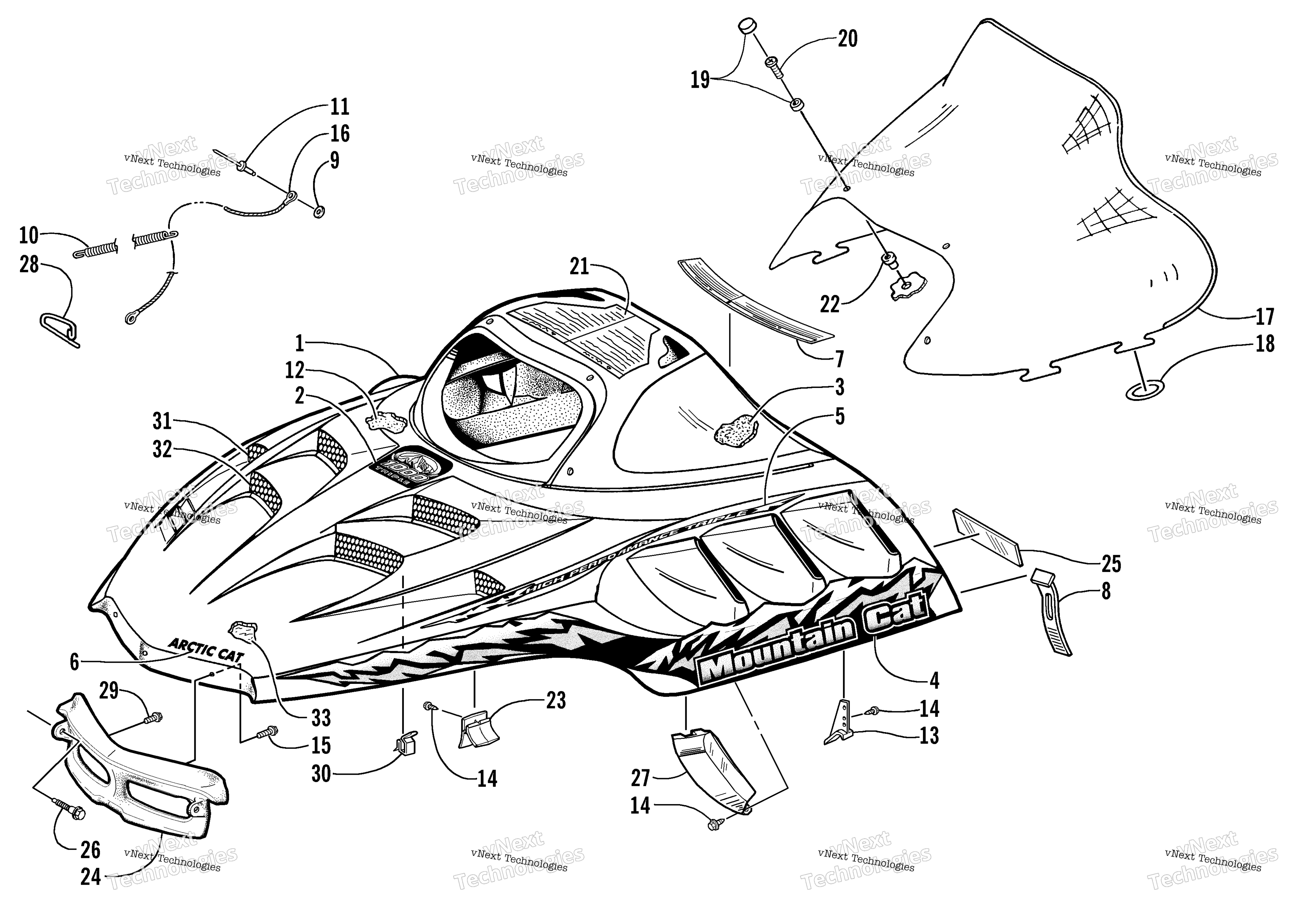

Схема Hood и Windshield узла для MOUNTAIN CAT 1000 (S2001MCLCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals art. 0718-952
По запросу
1
Hood art. 0718-951
По запросу
2
Decal, Hood - Crest art. 3611-897
По запросу
3
Foam, Hood - Upper Right art. 0717-112
По запросу
3
Foam, Hood - Upper Left art. 0717-113
По запросу
4
Decal, Hood - Lower - Right art. 3611-898
По запросу
4
Decal, Hood - Lower - Left art. 3611-899
По запросу
5
Decal, Hood - Upper - Right art. 3611-900
По запросу
5
Decal, Hood - Upper - Left art. 3611-901
По запросу
6
Decal, "Arctic Cat" - Hood art. 3611-455
По запросу
7
Decal, Caution - Engine/Battery/Fuel art. 4611-010
По запросу
8
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
9
Washer art. 0123-802
от 110 ₽
10
Spring, Extension art. 0123-510
По запросу
11
Заклепка Arctic Cat art. 8061-708
от 168 ₽
12
Foam, Hood - Left art. 0717-137
По запросу
12
Foam, Hood - Right art. 0717-136
По запросу
13
Guide, Hood art. 1606-321
По запросу
14
Screw, Self-Tapping art. 0623-257
По запросу
15
Screw, Self-Tapping art. 0623-790
По запросу
16
Cable, Hood art. 0616-614
По запросу
17
WINDSHIELD - FORMED art. 1606-323
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Винт Arctic Cat art. 0623-121
от 578 ₽
21
Decal, Warning art. 3611-360
По запросу
22
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
23
Guide, Hood - Front art. 1606-622
По запросу
24
Hinge, Hood art. 1606-324
По запросу
25
Decal, Warning - Seating Capacity art. 2611-769
По запросу
26
Screw, Self-Tapping art. 0623-777
По запросу
27
Plug, Vent - Left art. 1606-633
По запросу
27
Plug, Vent - Right art. 1606-632
По запросу
28
Hook, Cable art. 0115-528
По запросу
29
Screw, Self-Tapping art. 0623-791
По запросу
30
Clip, Cable art. 0123-394
По запросу
31
Screen, Vent - Hood - Right art. 1606-580
По запросу
31
Screen, Vent - Hood - Left art. 1606-581
По запросу
32
Screen, Vent - Hood - Center Right art. 1606-584
По запросу
32
Screen, Vent - Hood - Center Left art. 1606-607
По запросу
33
Foil, Protective art. 0619-206
По запросу
