модель 2001 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI LE (BLACK) (S2001MCDELUSB)

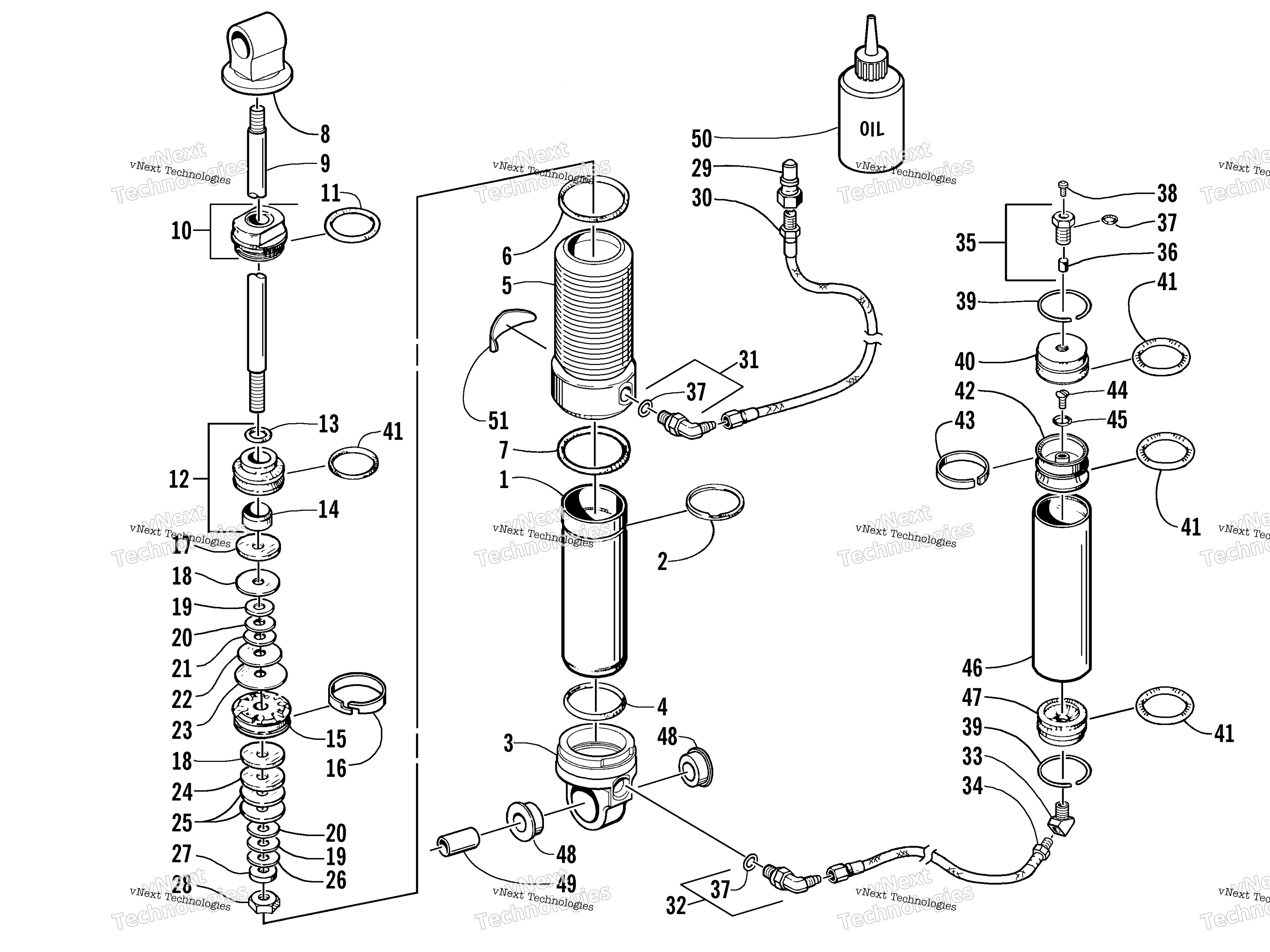

Схема задней части Suspension Front Arm Shock Absorber для MOUNTAIN CAT 600 EFI LE (BLACK) (S2001MCDELUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 0704-531
По запросу
1
Body, Shock art. 1604-546
По запросу
2
RING,RETAINING-SPIRAL art. 0603-911
По запросу
3
END CAP, SHOCK, EASY ADJ. art. 1604-524
По запросу
4
O-Ring art. 1604-280
По запросу
5
Adjuster Sleeve, Easy Adjust art. 1604-517
По запросу
6
O-Ring, Adjuster - Bottom art. 1604-528
По запросу
7
O-Ring, Adjuster - Top art. 1604-529
По запросу
8
Eyelet, Shock art. 1604-796
По запросу
9
Rod, Shock art. 1604-545
По запросу
10
Endcap Assembly (inc. 11) art. 0704-386
По запросу
11
O-Ring art. 1604-271
По запросу
12
Piston, Separator - Assembly (inc. 13-14 and one No. 41) art. 0704-476
По запросу
13
O-Ring - Inner art. 1604-527
По запросу
15
PISTON, 0.059 ORIFICE art. 0603-952
По запросу
16
STRAP, PISTON - TEFLON art. 1604-274
По запросу
17
Washer, Top Out art. 1604-272
По запросу
18
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
19
Valve, 0.800 x 0.010 in. art. 1603-055
По запросу
20
Valve, 0.900 x 0.010 in. art. 1603-065
По запросу
21
VALVE,SHOCK-1.000 DIA X .012 art. 2603-076
По запросу
22
Valve, 1.100 x 0.012 in. art. 1603-096
По запросу
23
VALVE,SHOCK-1.300 DIA X .012 art. 2603-136
По запросу
24
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
25
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
26
Valve, 0.700 x 0.010 in. art. 1603-045
По запросу
27
Washer, Backup art. 1604-273
По запросу
28
Nut, Lock art. 0623-696
По запросу
29
Coupler, Shock art. 1604-536
По запросу
30
HOSE, Q D NIPPLE TO SHOCK, 30IN. art. 1604-530
По запросу
31
Fitting, Elbow (inc. one No. 37) art. 1604-552
По запросу
32
ELBOW,90 DEG-7/16-20X7/16 W/FLARE (inc. one No. 37) art. 1604-533
По запросу
33
Elbow, Flare Tube - 45° art. 1604-534
По запросу
34
Hose, Reservoir/Shock art. 1604-532
По запросу
35
Valve, Pressure (inc. 36 and one No. 37) art. 0704-383
По запросу
37
O-Ring art. 1604-284
По запросу
38
Screw, Valve art. 0624-433
По запросу
39
Retainer, Wire art. 1604-525
По запросу
40
ENDCAP,EASY ADJ RES-7/16-20 UNF (Valve Side) art. 1604-520
По запросу
41
O-Ring, Floating Piston art. 1604-277
По запросу
42
Piston, Floating Assy art. 2604-816
По запросу
43
STRAP, FLOATING PISTON - TEFLON art. 1604-278
По запросу
44
Screw, Machine art. 0623-697
По запросу
45
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
46
Body, Reservoir art. 1604-554
По запросу
47
End Cap, Reservoir art. 1604-535
По запросу
48
Bushing, Shock art. 1604-287
По запросу
49
SLEEVE,EYELET-OUTER-(1.020") art. 1604-289
По запросу
50
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
51
Decal, Warning art. 3611-007
По запросу
637
Kit, Rebuild art. 1639-770
По запросу
