модель 2001 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI (S2001MCDEFUSB)

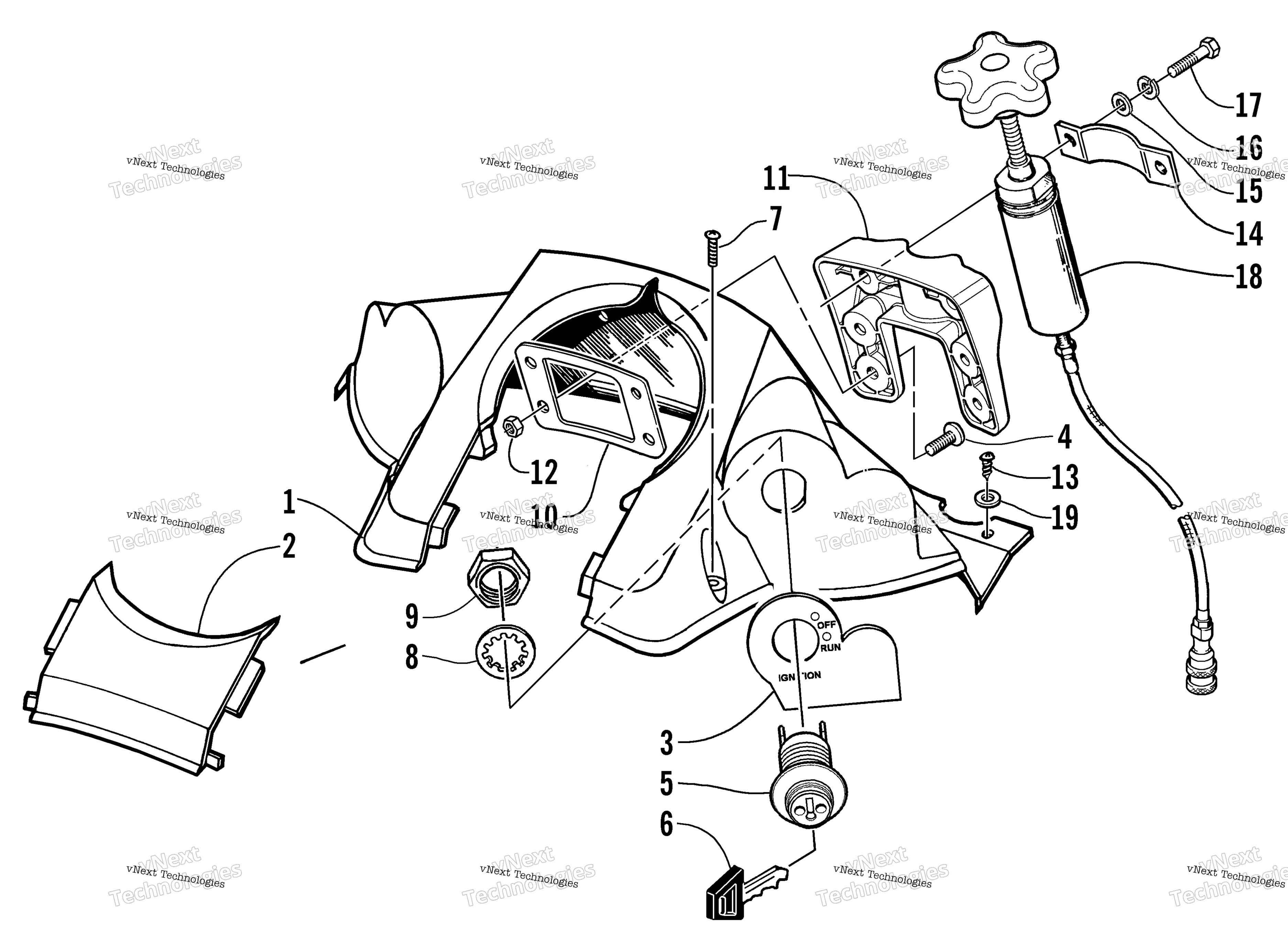

Схема консоли And Switch Assembly (Le) для MOUNTAIN CAT 600 EFI (S2001MCDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Console art. 1606-501
По запросу
2
Door, Console art. 1606-105
По запросу
3
Decal, Console - Right art. 2611-678
По запросу
4
Screw, Machine art. 8017-580
По запросу
5
Switch, Ignition art. 0609-256
По запросу
6
Key, Ignition Switch art. 0609-412
По запросу
7
Винт 10-24X3/4 Cat art. 0623-219
от 368 ₽
8
Washer art. 0123-899
По запросу
9
Nut, Ignition art. 0123-900
По запросу
10
Plate, Backing art. 1606-365
По запросу
11
Bracket, Mounting art. 1606-364
По запросу
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
14
Bracket, Retainer art. 1604-432
По запросу
15
Washer art. 8050-212
По запросу
16
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
17
Screw, Cap art. 8002-041
По запросу
18
ADJUSTER,FRT. ARM-EASY ADJUST,1.125 FLAT art. 0704-646
По запросу
19
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
