модель 2001 года
- Модель Z120
- Код модели Z 120 SNO PRO (S2001ZAAPRUSG)

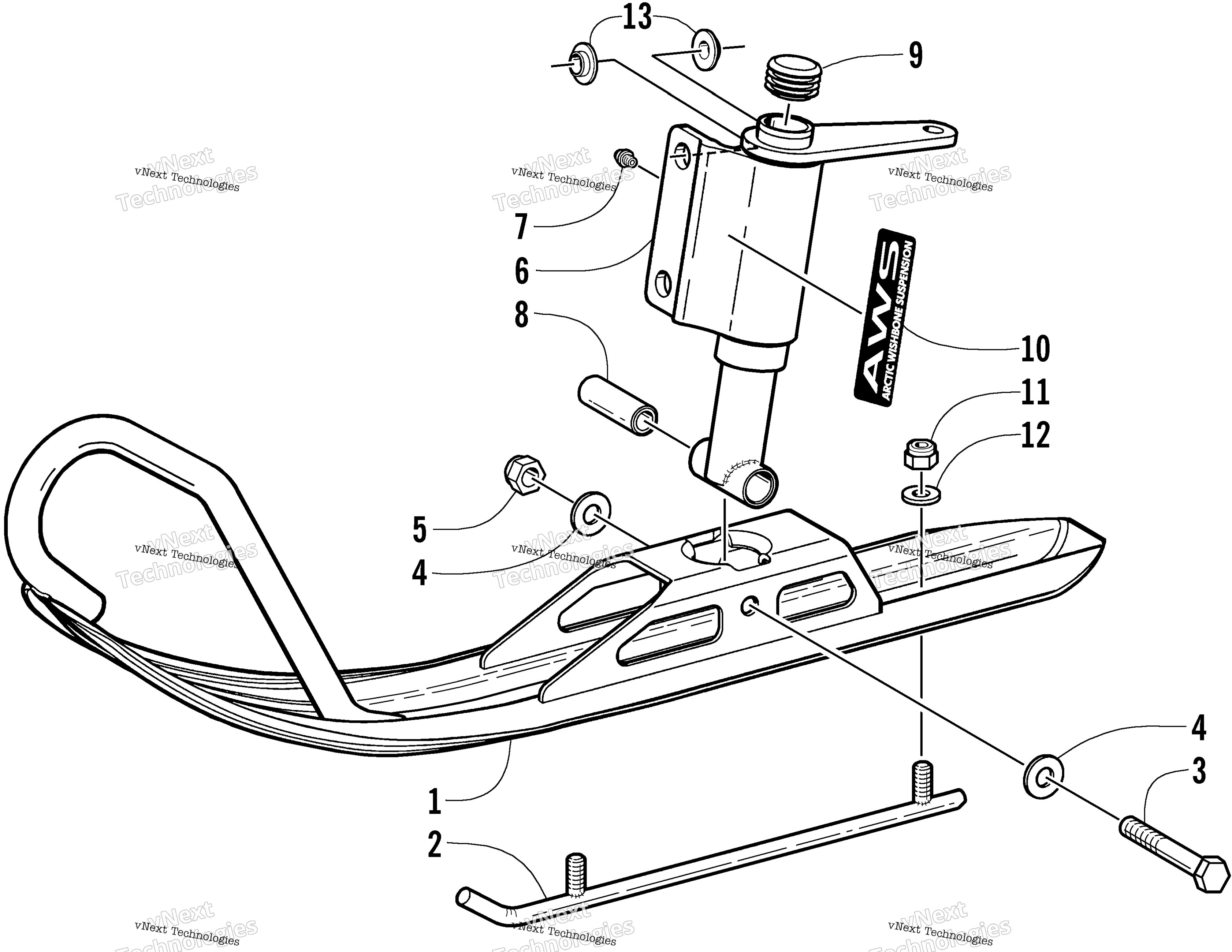

Схема Ski и Spindle узла для Z 120 SNO PRO (S2001ZAAPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski art. 0703-869
По запросу
2
Wearbar art. 0703-698
По запросу
3
Screw, Cap art. 8002-230
По запросу
4
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
5
Гайка art. 8040-486
По запросу
6
SPINDLE,BLK-MFG ASSY (inc. 7 and 13) art. 2703-216
По запросу
7
Fitting, Grease art. 0623-010
По запросу
8
Axle art. 1603-365
По запросу
9
Cap art. 0623-831
По запросу
10
Decal, Spindle - "AWS" art. 3611-882
По запросу
11
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
12
Шайба Arctic Cat art. 8050-247
По запросу
13
Insert, Spindle art. 0603-647
По запросу
Другие схемы модели
Ski и Spindle узел
