модель 2001 года
- Модель ZRT600
- Код модели ZRT 600 (S2001ZTDCAUSB)

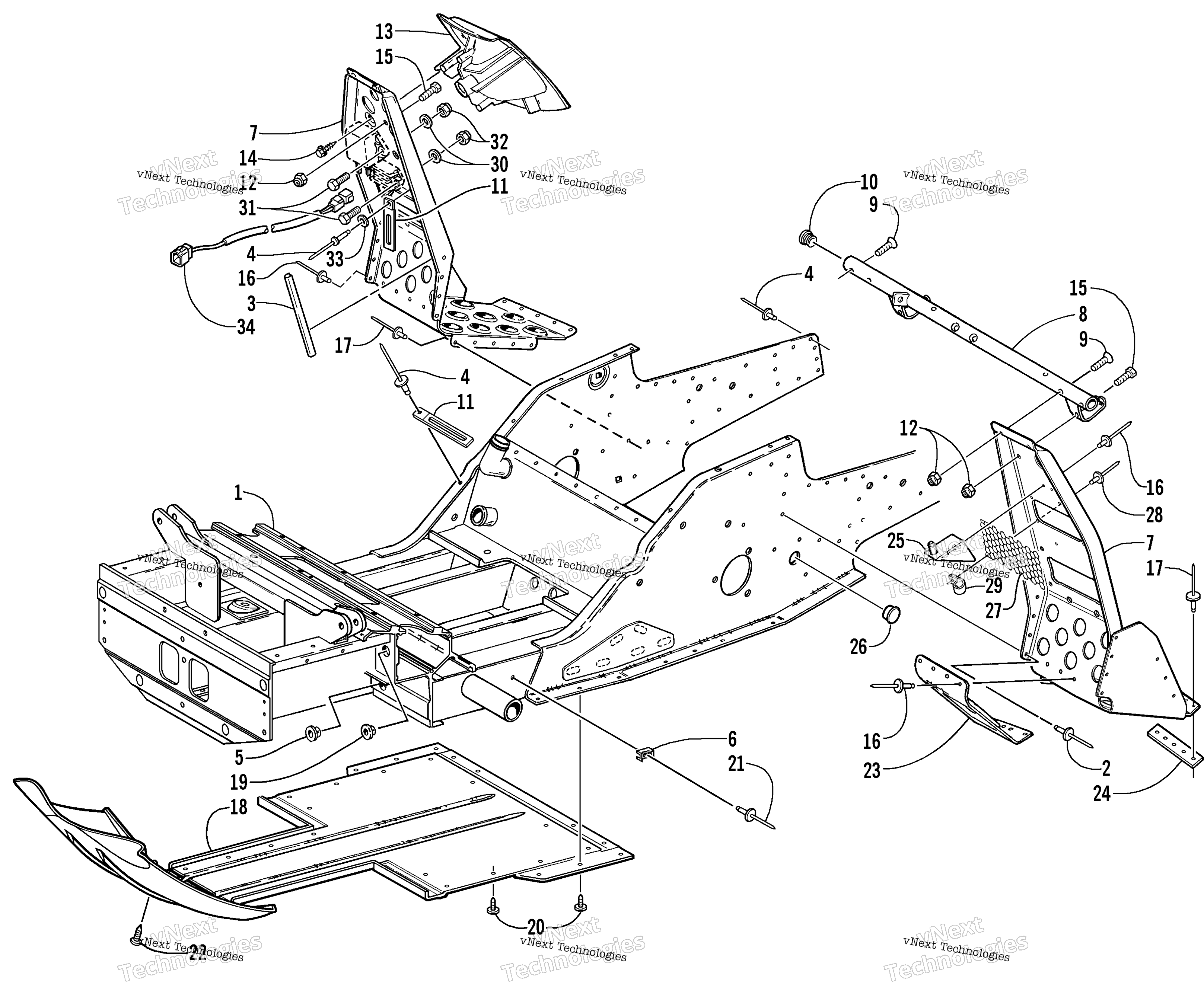

Схема передней части Frame And Footrest Assembly для ZRT 600 (S2001ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly art. 0707-524
По запросу
2
Rivet art. 0623-341
По запросу
3
Trim art. 0706-371
По запросу
4
Rivet art. 8060-506
По запросу
5
Insert, Lower A-Arm Mount art. 0607-420
По запросу
6
Spacer art. 0623-228
По запросу
7
FOOTREST, RH - PAINTED BLK art. 1706-358
По запросу
7
Footrest - Left - Black art. 1706-359
По запросу
8
SUPPORT,STEERING-ASSY art. 0705-228
По запросу
9
Screw, Machine art. 8019-614
По запросу
10
Plug art. 1606-079
По запросу
11
Зажим Arctic Cat art. 1623-984
По запросу
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
Cup, Recoil Rope art. 1606-062
По запросу
14
Screw, Self-Tapping art. 0623-297
По запросу
15
Screw, Cap art. 8002-041
По запросу
16
Rivet art. 0623-166
По запросу
17
Rivet art. 0623-282
По запросу
18
Belly Pan - Center art. 1606-708
По запросу
19
Insert, Upper A-Arm Mount art. 0607-421
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Rivet art. 8060-428
По запросу
22
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
23
PLATE, BACKING-FOOTREST-LH art. 1606-543
По запросу
23
PLATE, BACKING-FOOTREST-RH art. 1606-542
По запросу
24
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
25
Bracket, Mounting - Guard art. 0705-173
По запросу
26
Plug, Hole (STD) art. 0623-471
По запросу
27
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
28
Заклепка Arctic Cat art. 8060-706
от 116 ₽
29
Clamp, Tube art. 0623-342
По запросу
30
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
31
Screw, Cap art. 8002-042
По запросу
32
Nut, Lock art. 8041-366
По запросу
33
Washer, Flat art. 0123-149
По запросу
34
Extension, Harness art. 0686-656
По запросу
