модель 2002 года
- Модель Mountain Cat 570
- Код модели MOUNTAIN CAT 570 (S2002MCDFCUSB)

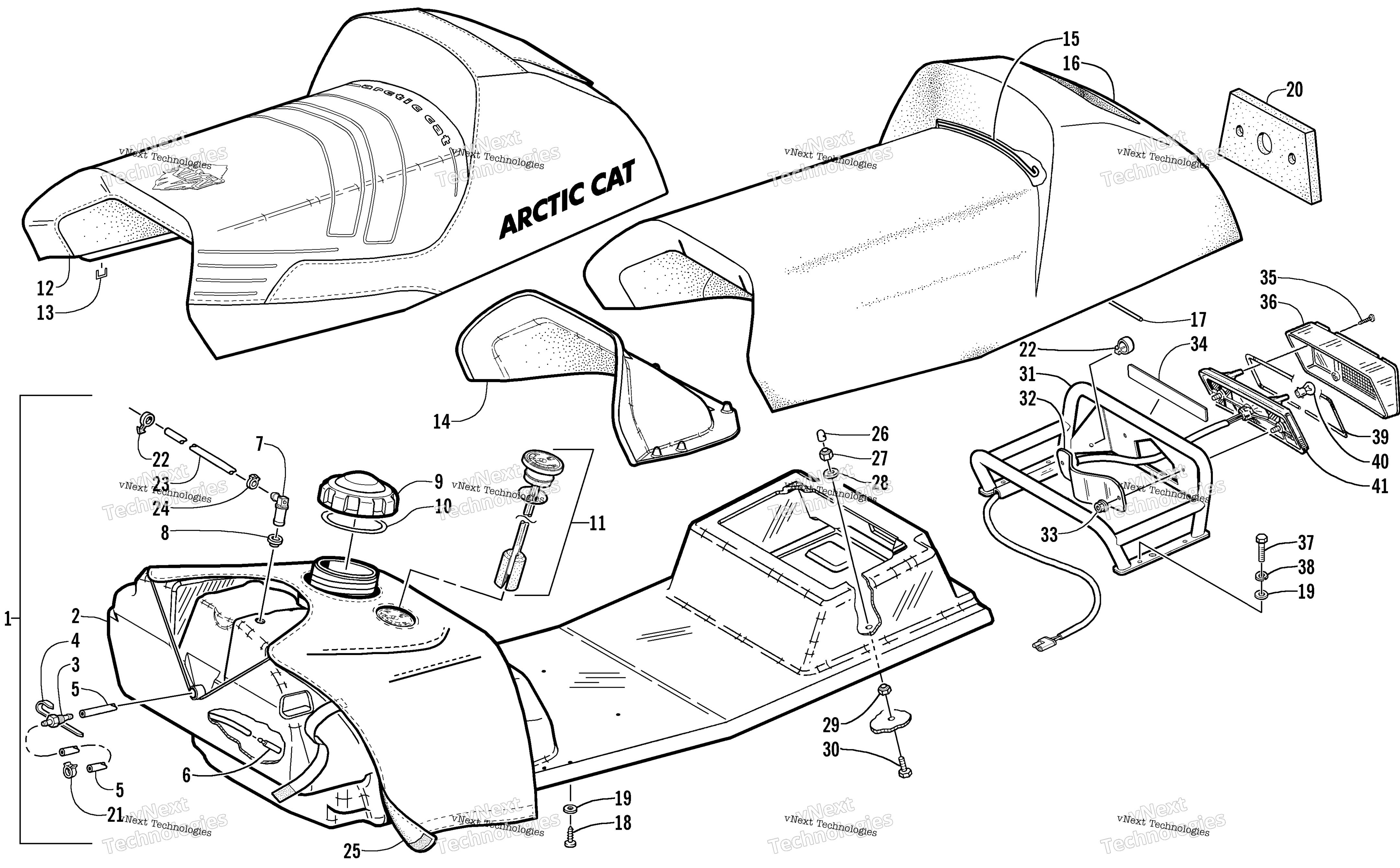

Схема топливный Tank, Seat, и Taillight узла для MOUNTAIN CAT 570 (S2002MCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 1718-155
По запросу
1
Complete Seat Assembly (inc. 2-18 and two No. 19) art. 1718-155
По запросу
2
Tank, Gas/Seat-Base (inc. 3-11) art. 0770-572
По запросу
3
Outlet, Tank art. 1670-173
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Hose, Gas - 100 ft art. 0610-017
По запросу
5
Hose, Gas Line - 25’ art. 0610-008
По запросу
6
Strainer, Gas Tank art. 0510-358
По запросу
7
Fitting, Elbow art. 1670-324
По запросу
8
Grommet art. 1670-325
По запросу
9
Крышка бензобака art. 0470-541
По запросу
10
Gasket, Gas Tank Cap art. 1670-228
По запросу
11
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
12
Cover, Seat art. 1706-878
По запросу
13
Staple art. 0624-528
По запросу
14
Insert, Seat Foam art. 1606-126
По запросу
15
Wire, Seat art. 1606-150
По запросу
16
Foam, Seat Cushion art. 1706-197
По запросу
17
Wire, Seat art. 0606-057
По запросу
18
Screw, Self-Tapping art. 0623-309
По запросу
19
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
20
Foam, Seat-Base/Taillight art. 0617-098
По запросу
21
Clamp, Hose art. 0124-045
По запросу
22
Clip, Routing Optional art. 0623-101
По запросу
23
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
23
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
24
Хомут Arctic Cat art. 0623-063
от 683 ₽
25
Wrap/Pad, Gas Tank art. 0705-424
По запросу
26
Cap, Protector art. 0623-404
По запросу
27
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
28
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
29
Nut, Lock art. 8041-366
По запросу
30
Screw, Cap art. 8002-042
По запросу
31
Rack (Platinum) art. 1706-870
По запросу
32
Plate, Protector - Taillight art. 1606-429
По запросу
33
Nut art. 0623-038
от 110 ₽
34
Decal, Caution - Rack art. 3611-107
По запросу
35
Screw, Retaining art. 0609-093
По запросу
36
Стекло заднего фонаря art. 0609-090
По запросу
37
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
38
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
39
Gasket, Taillight Lens art. 0609-092
По запросу
40
Лампочка Arctic Cat art. 0109-460
от 221 ₽
41
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
