модель 2002 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 EFI (S2002MCHEFUSB)

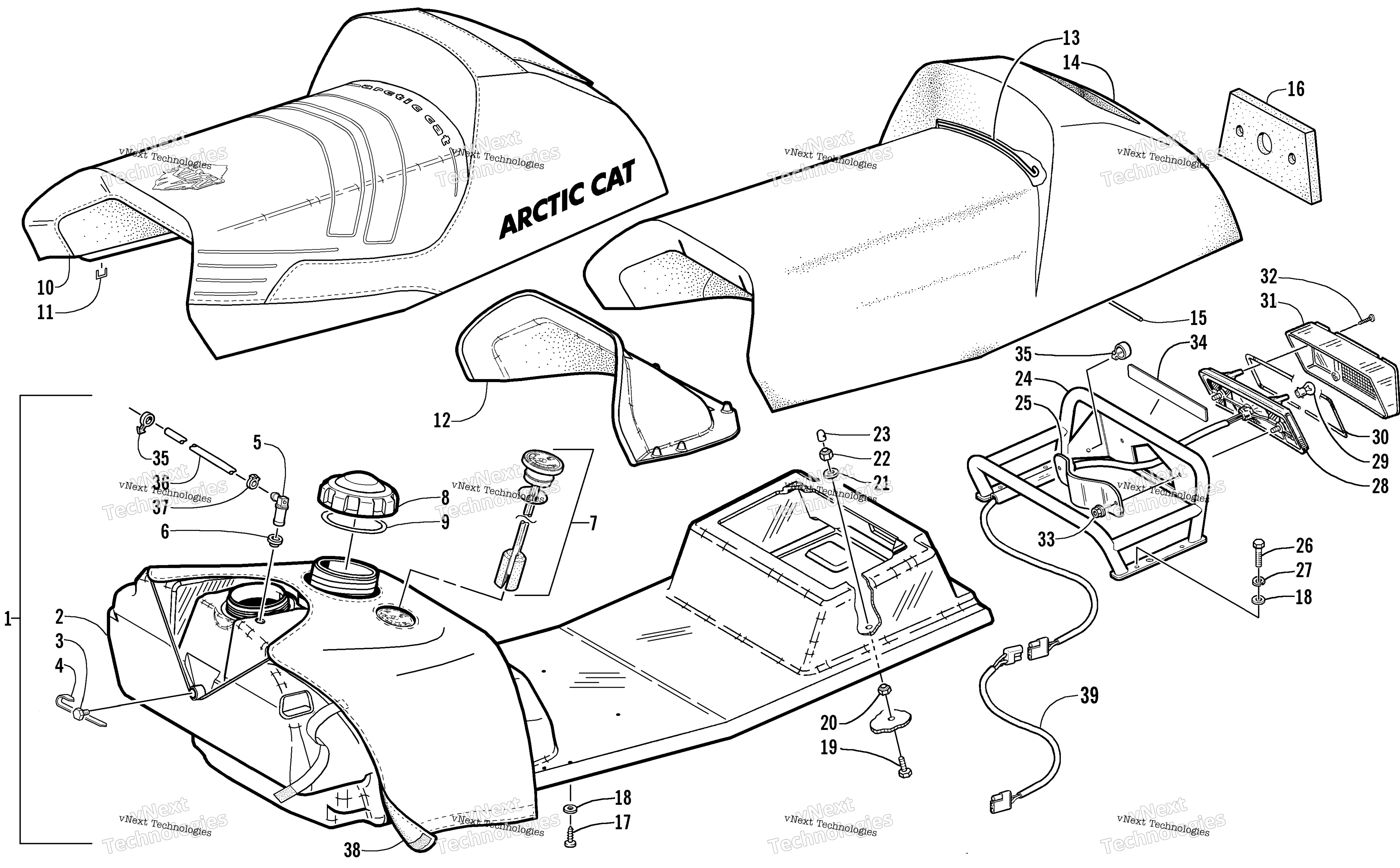

Схема топливный Tank, Seat, Rack, и Taillight узла для MOUNTAIN CAT 800 EFI (S2002MCHEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 1718-136
По запросу
0
Complete Seat Assembly art. 1718-134
По запросу
1
Complete Seat Assembly (inc. 2-17 and two No. 18) art. 1718-134
По запросу
1
Complete Seat Assembly (inc. 2-17 and two No. 18) (LE Black-Orange/International) art. 1718-136
По запросу
2
Tank, Gas/Seat-Base (inc. 3-9) art. 0770-552
По запросу
3
Plug, Gas Tank art. 0670-243
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Fitting, Elbow art. 1670-324
По запросу
6
Grommet art. 1670-325
По запросу
7
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
8
Крышка бензобака art. 0470-541
По запросу
9
Gasket, Gas Tank Cap art. 1670-228
По запросу
10
Cover, Seat art. 1706-878
По запросу
10
Cover, Seat (LE Black-Orange/International) art. 1706-892
По запросу
11
Staple art. 0624-528
По запросу
12
Insert, Seat Foam art. 1606-126
По запросу
13
Wire, Seat art. 1606-150
По запросу
14
Foam, Seat Cushion art. 1706-197
По запросу
15
Wire, Seat art. 0606-057
По запросу
16
Foam, Seat-Base/Taillight art. 0617-098
По запросу
17
Screw, Self-Tapping art. 0623-309
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Screw, Cap art. 8002-042
По запросу
20
Nut, Lock art. 8041-366
По запросу
21
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Cap, Protector art. 0623-404
По запросу
24
Rack (Platinum) art. 1706-385
По запросу
25
Plate, Protector - Taillight art. 1606-429
По запросу
26
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
27
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
28
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
29
Лампочка Arctic Cat art. 0109-460
от 221 ₽
30
Gasket, Taillight Lens art. 0609-092
По запросу
31
Стекло заднего фонаря art. 0609-090
По запросу
32
Screw, Retaining art. 0609-093
По запросу
33
Nut art. 0623-038
от 110 ₽
34
Decal, Caution - Max Load art. 3611-924
По запросу
35
Clip, Routing Optional art. 0623-101
По запросу
36
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
36
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
37
Хомут Arctic Cat art. 0623-063
от 683 ₽
38
Wrap/Pad, Gas Tank art. 0705-424
По запросу
39
Extension, Taillight (LE) art. 0686-054
По запросу
