модель 2002 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI ESR (S2002PTDEFUSC)

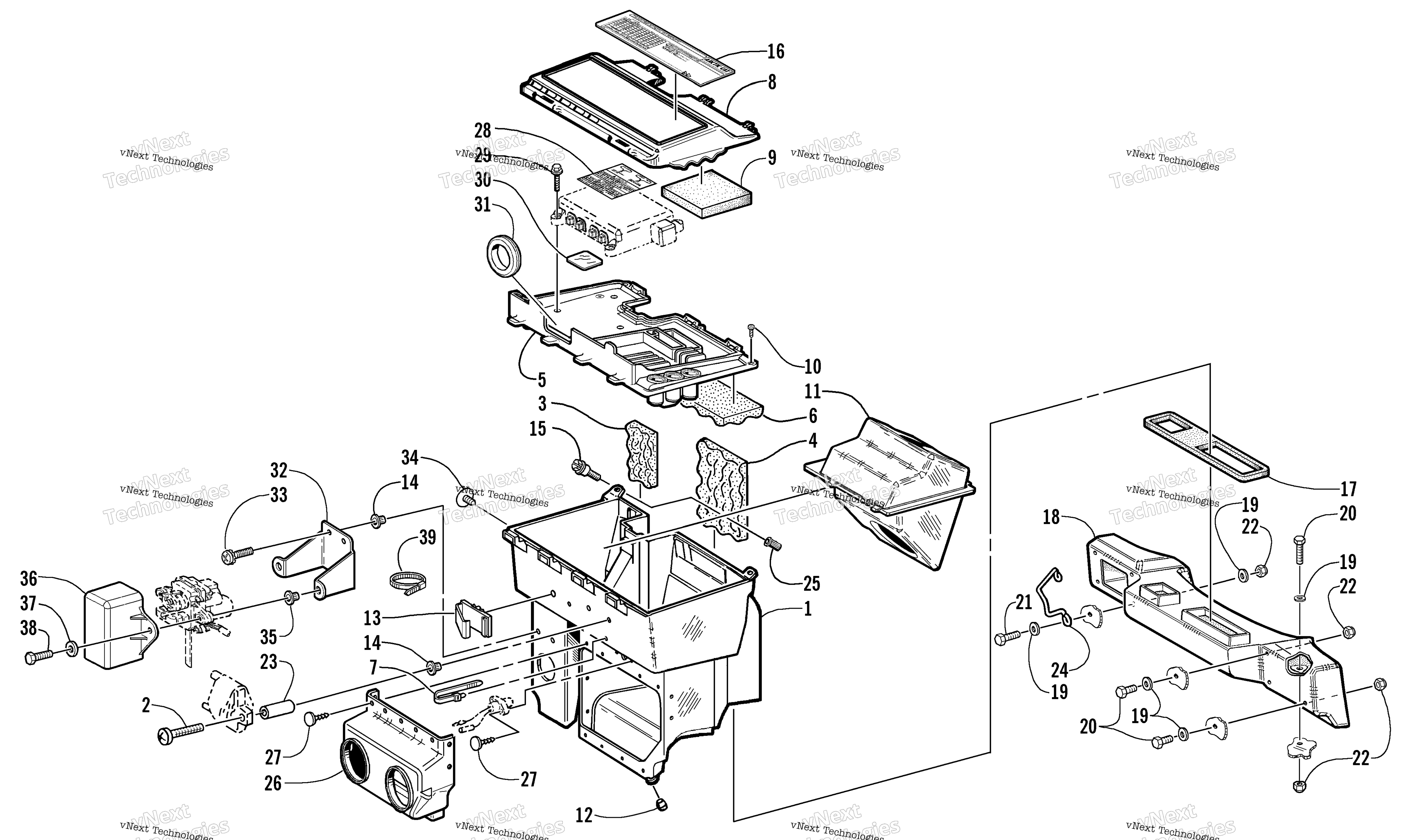

Схема Воздушный Silencer узла для PANTERA 600 EFI ESR (S2002PTDEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 14) art. 0770-523
По запросу
2
Screw, Machine art. 0623-835
По запросу
3
Foam, Air Silencer - Back Magneto art. 0617-252
По запросу
4
Foam, Air Silencer - Back PTO art. 0617-253
По запросу
5
Cover, Air Silencer art. 1670-197
По запросу
6
Foam, Cover - Air Silencer art. 0617-393
По запросу
7
Tie, Cable - Push Mount art. 0623-677
По запросу
8
Cover, Tool Tray art. 1670-049
По запросу
9
Foam, Tool Tray art. 0617-411
По запросу
10
Screw, Self-Tapping art. 0623-882
По запросу
11
Resonator, Q-Wave art. 0670-879
По запросу
12
Bumper, Air Silencer art. 1606-038
По запросу
13
Clip, Wire art. 0623-792
По запросу
14
Insert art. 0623-529
По запросу
15
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
16
Decal, Clutching Chart art. 4611-294
По запросу
17
Seal, Plenum/Air Silencer art. 0617-245
По запросу
18
Plenum, Air Silencer art. 1670-077
По запросу
19
Washer art. 8050-222
По запросу
20
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
21
Screw, Cap art. 8002-042
По запросу
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Spacer art. 0107-630
По запросу
24
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
25
Insert art. 0623-779
По запросу
26
BOOT, AIR SILENCER art. 1670-373
По запросу
27
Clip, Retaining art. 0623-165
По запросу
28
Decal, Fuel Designation art. 3611-403
По запросу
29
Screw, Self-Tapping art. 0623-785
По запросу
30
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
31
Grommet art. 1670-145
По запросу
32
PLATE, MTG-COMPONENT/SERVO-PTD BLK art. 0770-618
По запросу
33
Screw, Machine - w/External Tooth Lock Washer art. 0623-888
По запросу
34
Plug art. 0623-544
По запросу
35
Insert art. 0623-582
По запросу
36
Cover, Servomotor art. 2606-129
По запросу
37
Washer art. 8050-212
По запросу
38
Screw, Cap art. 8002-044
По запросу
39
Зажим Arctic Cat art. 0123-788
По запросу
