модель 2002 года
- Модель PANTHER 440
- Код модели PANTHER 440 (S2002PABFCUSG)

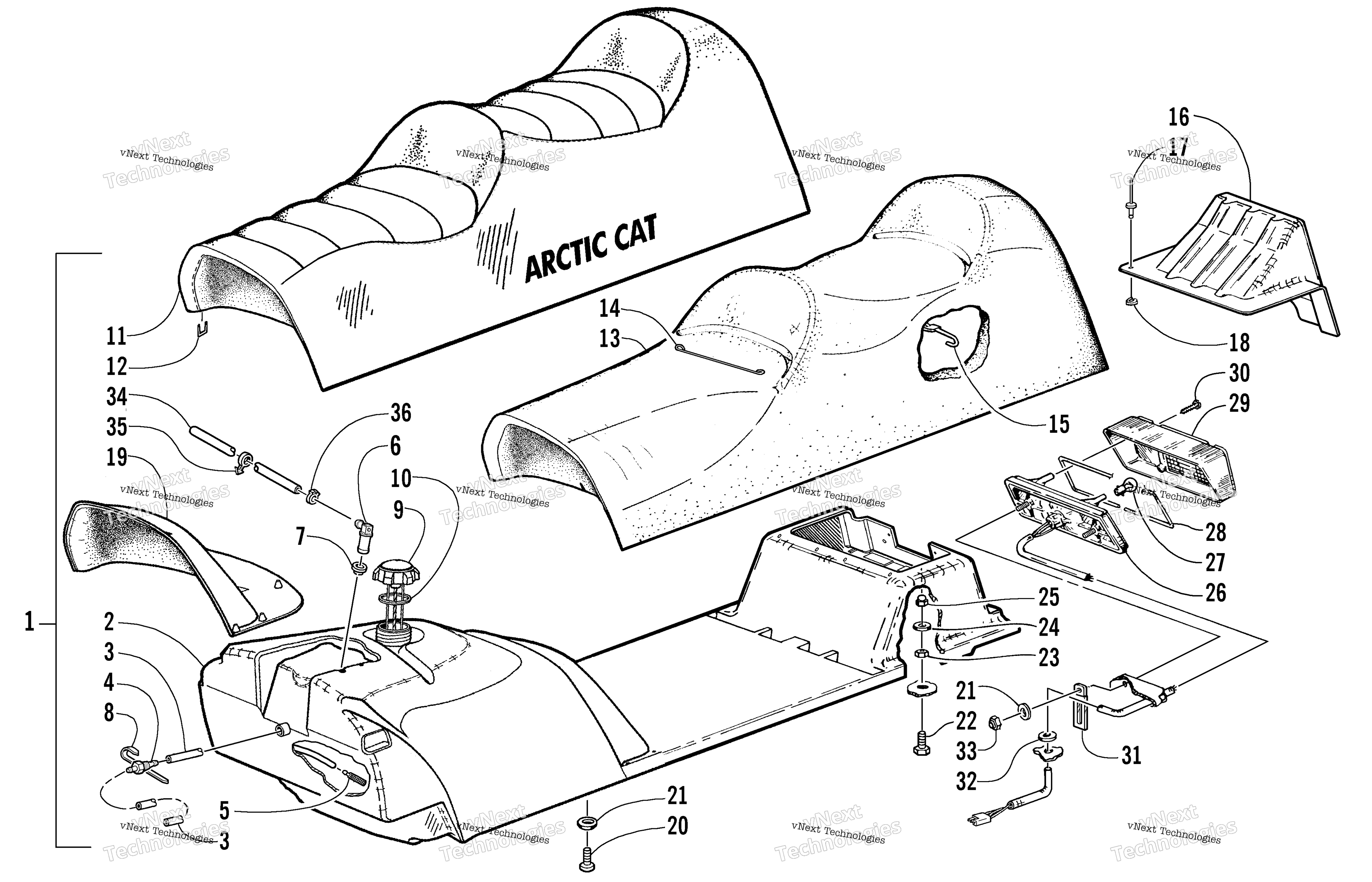

Схема топливный Tank, Seat, и Taillight узла для PANTHER 440 (S2002PABFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 1718-144
По запросу
1
Complete Seat Assembly (inc. 2-20 and two No. 21) art. 1718-144
По запросу
2
TANK,GAS-ASSY-01 PAN 370/440 (inc. 3-10) art. 0770-500
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
4
OUTLET,GAS TANK art. 0670-042
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Fitting, Elbow art. 1670-324
По запросу
7
Grommet art. 1670-325
По запросу
8
Tape, Teflon art. 0670-289
По запросу
9
Cap, Gas Tank w/Seal (inc. 10) art. 0670-658
от 2 613 ₽
Аналог
2 613 ₽
Требуется 1 шт.
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Cover, Seat art. 1706-223
По запросу
12
Staple art. 0624-528
По запросу
13
Foam, Seat Cushion art. 0716-991
По запросу
14
Wire, Seat art. 0606-057
По запросу
15
Wire, Seat art. 1606-150
По запросу
16
Extension, Toolbox art. 1606-191
По запросу
17
Rivet art. 0623-853
По запросу
18
Washer, Flat art. 0123-149
По запросу
19
Insert, Seat Foam art. 1606-612
По запросу
20
Screw, Self-Tapping art. 0623-309
По запросу
21
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
22
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
23
Nut, Lock art. 8041-366
По запросу
24
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
25
Nut, Cap art. 0123-108
По запросу
26
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
27
Лампочка Arctic Cat art. 0109-460
от 221 ₽
28
Gasket, Taillight Lens art. 0609-092
По запросу
29
Стекло заднего фонаря art. 0609-090
По запросу
30
Screw, Retaining art. 0609-093
По запросу
31
Зажим Arctic Cat art. 1623-984
По запросу
32
Seal, Foam - Seat-Base art. 0617-136
По запросу
33
Nut art. 0623-038
от 110 ₽
34
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
34
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
35
Clip, Routing Optional art. 0623-101
По запросу
36
Хомут Arctic Cat art. 0623-063
от 683 ₽
Другие схемы модели
топливный Tank, Seat, и Taillight узел
