модель 2002 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2002TCLWRUSB)

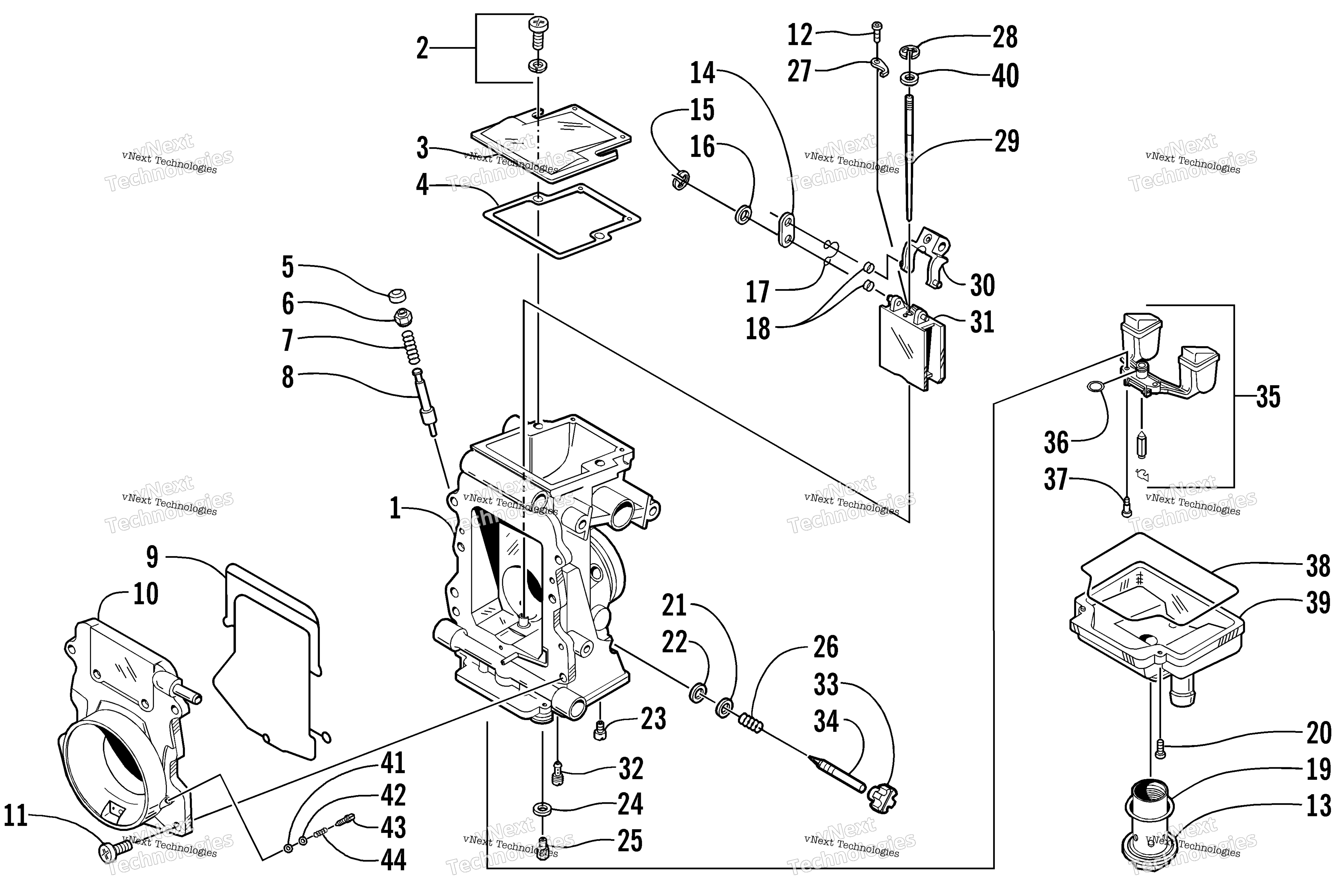

Схема карбюратора - Internal Parts для THUNDERCAT (S2002TCLWRUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Carburetor Assembly - TM38-C265 art. 1670-040
По запросу
2
Screw w/Washer art. 6505-591
По запросу
3
Cap, Top art. 6506-142
По запросу
4
Gasket art. 6506-034
По запросу
5
Cap, Starter Plunger art. 6506-068
По запросу
6
Guide Holder art. 6506-069
По запросу
7
Spring art. 6506-070
По запросу
8
Starter Plunger art. 6506-071
По запросу
9
Gasket art. 6506-209
По запросу
10
Funnel Assembly art. 6506-207
По запросу
11
Screw art. 6505-980
По запросу
12
Screw, Machine art. 6506-054
По запросу
13
Plug, Drain art. 6506-032
По запросу
14
Plate art. 6506-039
По запросу
15
E-Clip art. 6506-051
По запросу
16
Washer art. 6506-052
По запросу
17
Clip art. 6506-040
По запросу
18
Bushing, Clip art. 6506-053
По запросу
19
O-Ring, Drain Plug art. 6505-185
По запросу
20
Screw, Machine art. 6506-072
По запросу
21
Washer art. 6506-078
По запросу
22
Washer art. 6506-080
По запросу
23
Starter Jet 135 art. 6506-101
По запросу
24
Washer art. 6506-091
По запросу
25
JET MAIN 260 (Over 5,000 ft Alt.) art. 6505-017
По запросу
25
Main Jet - 320 Alternate Carburetor Parts on page 49 art. 6505-074
По запросу
26
Spring art. 6506-079
По запросу
27
Plate, Retaining - Jet Needle art. 6506-055
По запросу
28
E-Clip art. 6505-628
По запросу
29
Jet Needle 9DFH2-59-3 (Over 9,000 ft Alt.) art. 6506-201
По запросу
29
Jet Needle 9DFH3-56-3 art. 6506-186
По запросу
29
Jet Needle 9DFH2-58-3 (5-9,000 ft Alt.) art. 6506-200
По запросу
30
Lever Assembly - Right art. 6506-047
По запросу
30
Lever Assembly - Left art. 6506-043
По запросу
31
PISTON VALVE-3.0 art. 6506-120
По запросу
32
Pilot Jet 35 art. 6505-029
По запросу
33
Cap, Fuel Mixture Screw art. 6506-076
По запросу
34
Screw, Fuel Mixture art. 6506-145
По запросу
35
Float Assy, 1.5 art. 6506-121
По запросу
36
O-Ring art. 6505-875
По запросу
37
Screw, Float Arm art. 6506-037
По запросу
38
Gasket, Float Chamber art. 6506-038
По запросу
39
Chamber, Float art. 6506-036
По запросу
40
Washer art. 6505-552
По запросу
41
O-Ring art. 4505-011
По запросу
42
Washer art. 6506-218
По запросу
43
Screw, Air art. 6506-220
По запросу
44
Spring art. 6506-217
По запросу
