модель 2002 года
- Модель Touring
- Код модели 4-STROKE TOURING (S2002ACFERUSG)

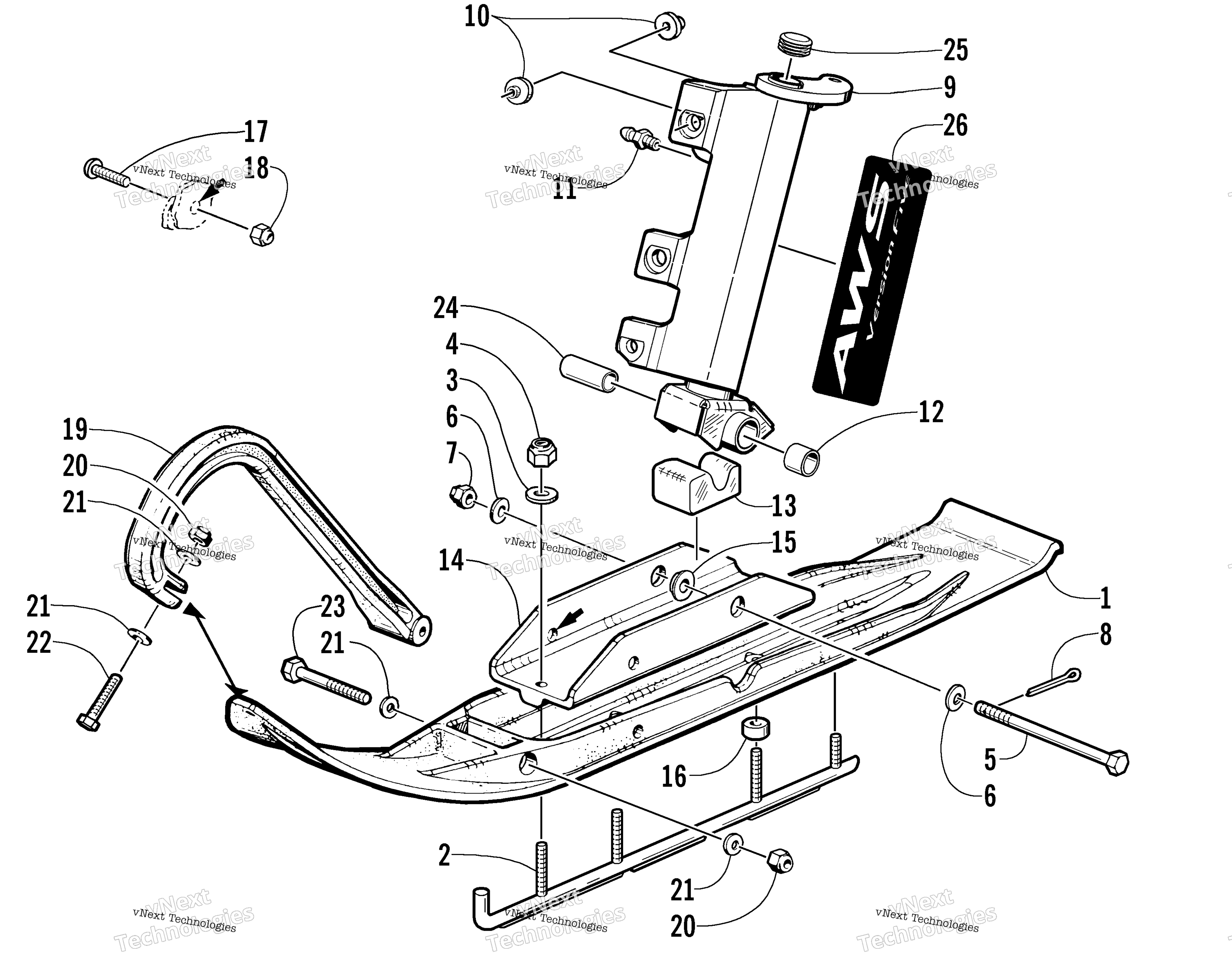

Схема ski и Spindle узел (International) для 4-STROKE TOURING (S2002ACFERUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 0703-492
По запросу
2
Коньки art. 1703-003
от 3 010 ₽
3
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 8 шт.
Подписаться
4
Гайка art. 8040-486
По запросу
5
Screw, Cap art. 0623-552
По запросу
6
Washer art. 0623-728
По запросу
7
Nut, Lock art. 0123-296
По запросу
8
Шплинт art. 0123-458
По запросу
9
Стойка ( шпиндель) левая Arctic Cat art. 0703-649
от 33 096 ₽
9
Стойка ( шпиндель) правая Arctic Cat art. 0703-648
от 33 096 ₽
10
Insert, Spindle art. 0603-647
По запросу
11
Fitting, Grease art. 0623-010
По запросу
12
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
13
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
14
Saddle, Ski Black (inc. 15) art. 0703-269
По запросу
15
Insert, Ski Saddle art. 0603-621
По запросу
16
Spacer art. 0603-616
По запросу
17
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
18
Nut, Lock art. 8041-366
По запросу
19
HANDLE,PLASTIC-BLACK (Platinum) art. 0603-624
По запросу
20
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
21
Шайба Arctic Cat art. 8050-247
По запросу
22
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
23
Screw, Cap art. 8002-143
По запросу
24
AXLE,SPINDLE art. 2603-548
По запросу
25
Cap art. 0623-831
По запросу
26
Decal, "AWS" - Spindle - Right art. 4611-384
По запросу
26
Decal, "AWS" - Spindle - Left art. 4611-385
По запросу
