модель 2002 года
- Модель ZL600
- Код модели ZL 600 EFI (S2002ZLDAAUSB)

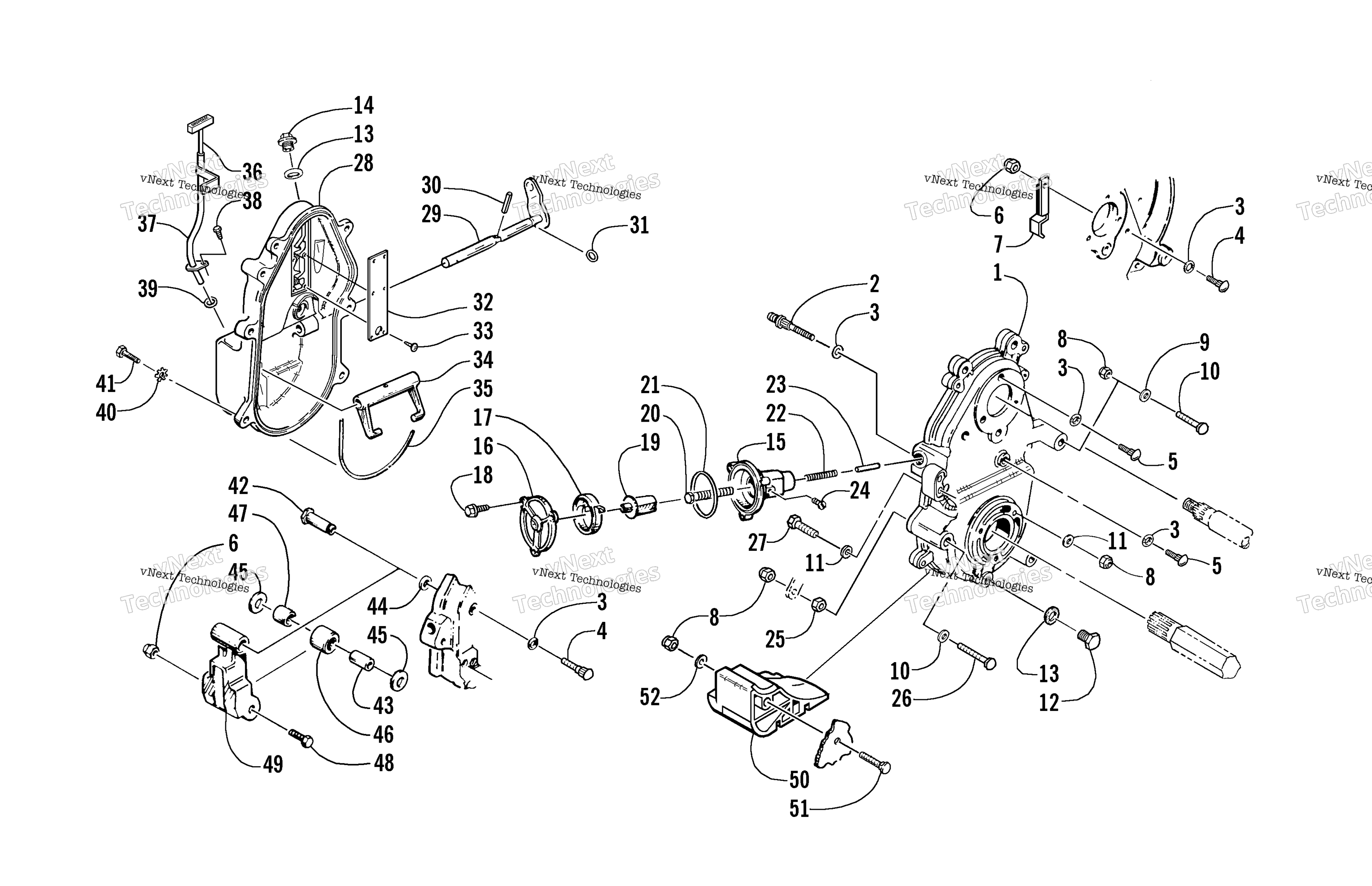

Схема dropcase и цепь Tension узел (Esr) для ZL 600 EFI (S2002ZLDAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase, W/Studs-PTD (inc. 2-5) art. 0702-417
По запросу
2
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Болт Arctic Cat art. 0123-523
от 578 ₽
6
Гайка Arctic Cat art. 0623-122
от 221 ₽
7
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
8
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Screw, Cap art. 8011-139
По запросу
11
Шайба Arctic Cat art. 8050-247
По запросу
12
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
13
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
14
Plug, Drain art. 0623-293
По запросу
15
Корпус натяжителя цепи Arctic Cat art. 0602-746
По запросу
16
Крышка корпуса натяжителя цепи Arctic Cat art. 0602-645
По запросу
17
Пружина натяжителя цепи Arctic Cat art. 0602-803
По запросу
18
Болт Arctic Cat art. 0623-526
По запросу
19
Вал натяжителя цепи Arctic Cat art. 1602-536
от 1 901 ₽
20
Болт натяжителя цепи Arctic Cat art. 0602-748
По запросу
21
Кольцо резиновое Arctic Cat art. 0602-801
от 263 ₽
22
Пружина натяжителя цепи Arctic Cat art. 0602-901
По запросу
23
Палец натяжителя цепи Arctic Cat art. 0602-804
от 168 ₽
24
Болт Arctic Cat art. 0623-541
По запросу
25
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
26
Bolt, Carriage art. 8011-143
По запросу
27
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
28
COVER, DROPCASE-PTD BLK-REV (DIPSTICK) art. 1602-222
По запросу
29
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
30
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
31
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
32
Cover, Oil Vent art. 1602-151
По запросу
33
Screw, Self-Tapping art. 0623-081
По запросу
34
Вилка включения передач Arctic Cat art. 0602-085
По запросу
35
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
36
Stick, Oil Level art. 1602-107
По запросу
37
Tube, Oil Level Stick art. 1602-106
По запросу
38
Болт Arctic Cat art. 0623-914
По запросу
39
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
40
Шайба Arctic Cat art. 8053-242
По запросу
41
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
42
Гайка полика цепи натяжителя Arctic Cat art. 0602-681
от 6 489 ₽
43
Ось ролика натяжителя цепи Arctic Cat art. 0602-676
от 1 943 ₽
44
Washer art. 8050-222
По запросу
45
Болт Arctic Cat art. 0623-914
По запросу
46
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
47
Подшипник Arctic Cat art. 0602-383
По запросу
48
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
49
Рычаг ролика цепи натяжителя Arctic Cat art. 0602-675
от 3 161 ₽
50
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
51
Bolt, Ribbed art. 8011-137
По запросу
52
Шайба Arctic Cat art. 8050-242
По запросу
