модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 (BLACK) (S2003F5CCAUSB)

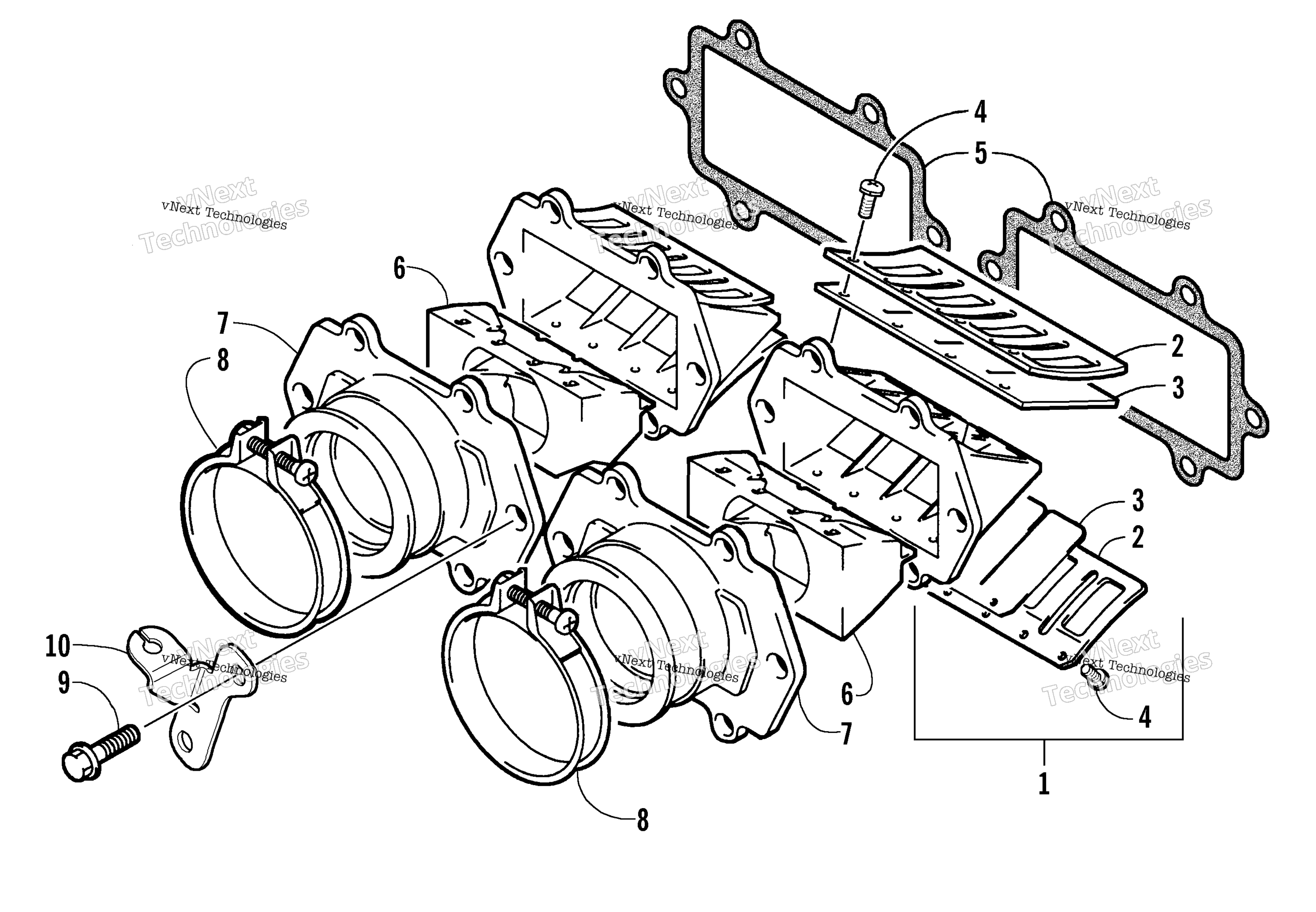

Схема узла лепесткового клапана для FIRECAT 500 (BLACK) (S2003F5CCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Valve, Reed - Assembly (inc. 2-4) art. 3006-435
По запросу
2
Stopper art. 3005-877
По запросу
3
Valve, Reed art. 3005-878
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Gasket, Reed Valve art. 3005-879
от 2 497 ₽
6
Guide, Reed Valve art. 3006-430
По запросу
7
Pipe, Intake art. 3006-429
По запросу
8
Clamp art. 3004-463
По запросу
9
Bolt art. 3007-409
По запросу
10
Bracket, Oil Pump Cable art. 1612-683
По запросу
Другие схемы модели
Узел лепесткового клапана
