модель 2003 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO (BLACK) (S2003F5CCSUSB)

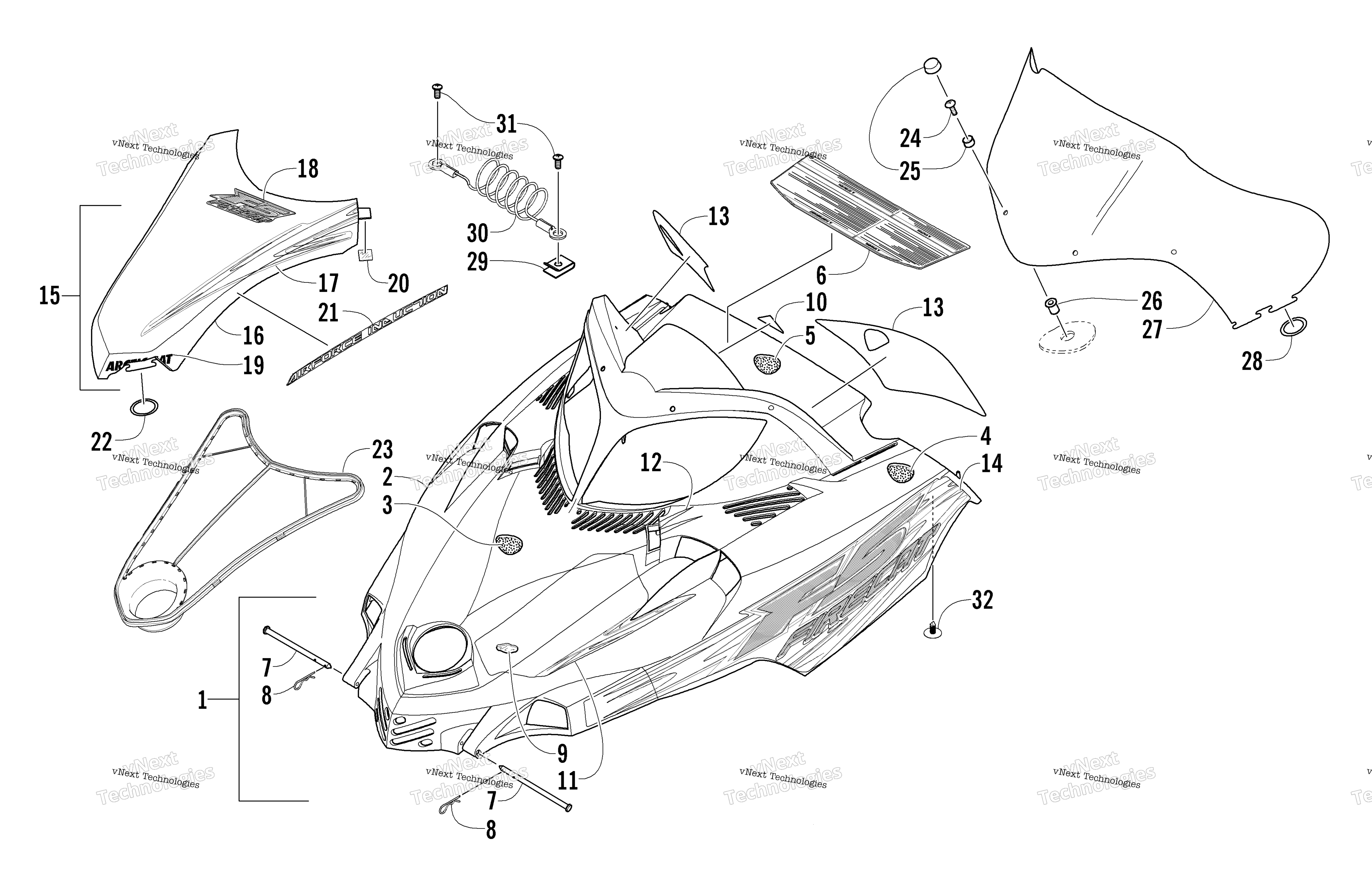

Схема Hood и Windshield узла для FIRECAT 500 SNO PRO (BLACK) (S2003F5CCSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Black) (inc. 2-14) (Black) art. 1718-257
По запросу
1
Hood w/Decals (Red) (inc. 2-14) (Red/International Red) art. 1718-258
По запросу
1
Hood w/Decals (Green) (inc. 2-14) art. 1718-256
По запросу
2
Hood w/o Decals - Green (Green) (inc. 3-9) art. 1718-218
По запросу
2
Hood w/o Decals - Black (Black) (inc. 3-9) (Black) art. 1718-237
По запросу
2
Hood w/o Decals - Red (Red) (inc. 3-9) (Red/International Red) art. 1718-270
По запросу
3
Foam, Hood - Middle art. 0717-169
По запросу
4
Foam, Hood - Rear - Right art. 0717-170
По запросу
4
Foam, Hood - Rear - Left art. 0717-171
По запросу
5
Foam, Hood - Rear art. 0717-172
По запросу
6
DECAL, CAUTION/WARNING art. 4611-496
По запросу
7
Pin, Clevis art. 1623-026
По запросу
8
Clip, Hairpin art. 0623-847
По запросу
9
Foil, Hood art. 3606-130
По запросу
10
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
11
Decal, Hood - Front - Left (Red/International Red) art. 4611-905
По запросу
11
Decal, Hood - Front - Right (Red/International Red) art. 4611-904
По запросу
11
Decal, Hood - Front - Left (Black) art. 4611-903
По запросу
11
Decal, Hood - Front - Right (Black) art. 4611-902
По запросу
11
Decal, Hood - Front - Right art. 4611-900
По запросу
11
Decal, Hood - Front - Left art. 4611-901
По запросу
12
Decal, Hood - Vent - Left (Red/International Red) art. 4611-941
По запросу
12
Decal, Hood - Vent - Right (Red/International Red) art. 4611-940
По запросу
12
Decal, Hood - Vent - Left (Black) art. 4611-895
По запросу
12
Decal, Hood - Vent - Right (Black) art. 4611-894
По запросу
12
Decal, Hood - Vent - Left art. 4611-877
По запросу
12
Decal, Hood - Vent - Right art. 4611-876
По запросу
13
Decal, Console - Right art. 4611-858
По запросу
13
Decal, Console - Left art. 4611-859
По запросу
13
Decal, Console - Right (Black) art. 4611-860
По запросу
13
Decal, Console - Left (Black) art. 4611-861
По запросу
13
Decal, Console - Right (Red/International Red) art. 4611-862
По запросу
13
Decal, Console - Left (Red/International Red) art. 4611-863
По запросу
14
Decal, Hood - Lower Right (Black) art. 4611-882
По запросу
14
Decal, Hood - Lower Right art. 4611-880
По запросу
14
Decal, Hood - Lower Left art. 4611-881
По запросу
14
Decal, Hood - Lower Left (Red/International Red) art. 4611-885
По запросу
14
Decal, Hood - Lower Left (Black) art. 4611-883
По запросу
14
Decal, Hood - Lower Right (Red/International Red) art. 4611-884
По запросу
15
Cover, Hood (Red) (inc. 16-21) (Red/International Red) art. 1718-252
По запросу
15
Cover, Hood (Black) (inc. 16-21) (Black) art. 1718-251
По запросу
15
Cover, Hood (Green) (inc. 16-21) art. 1718-250
По запросу
16
Cover, Hood - w/o Decals - Red (Red) (Red/ International Red) art. 2706-042
По запросу
16
Cover, Hood - w/o Decals (Black) (Black) art. 2706-031
По запросу
16
Cover, Hood - w/o Decals - Green (Green) art. 2706-030
По запросу
17
Decal, Cover - Right (Black) art. 4611-892
По запросу
17
Decal, Cover - Right art. 4611-874
По запросу
17
Decal, Cover - Left art. 4611-875
По запросу
17
Decal, Cover - Left (Black) art. 4611-893
По запросу
17
Decal, Cover - Right (Red/International Red) art. 4611-938
По запросу
17
Decal, Cover - Left (Red/International Red) art. 4611-939
По запросу
18
Decal, Hood - Center art. 4611-864
По запросу
18
Decal, Hood - Center (Black) art. 4611-865
По запросу
18
Decal, Hood - Center (Red/International Red) art. 4611-866
По запросу
19
Decal, “Arctic Cat” - Hood (Black/Red/International Red) art. 4611-855
По запросу
19
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
20
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
21
Decal, "Airforce Induction" art. 4611-856
По запросу
21
Decal, "Airforce Induction" (Black) art. 4611-923
По запросу
21
Decal, "Airforce Induction" (Red/International Red) art. 4611-857
По запросу
22
O-Ring art. 2606-801
По запросу
23
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
24
Screw, Machine art. 0623-902
По запросу
25
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
26
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
27
Windshield Chrome art. 2606-834
По запросу
28
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
29
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
30
Cable, Hood art. 2606-726
По запросу
31
Screw, Self-Tapping art. 0623-302
По запросу
32
Plug art. 0623-544
По запросу
Другие схемы модели
Hood и Windshield узел
