модель 2003 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 EFI (BLACK-RED 151) (S2003MCHE5USB)

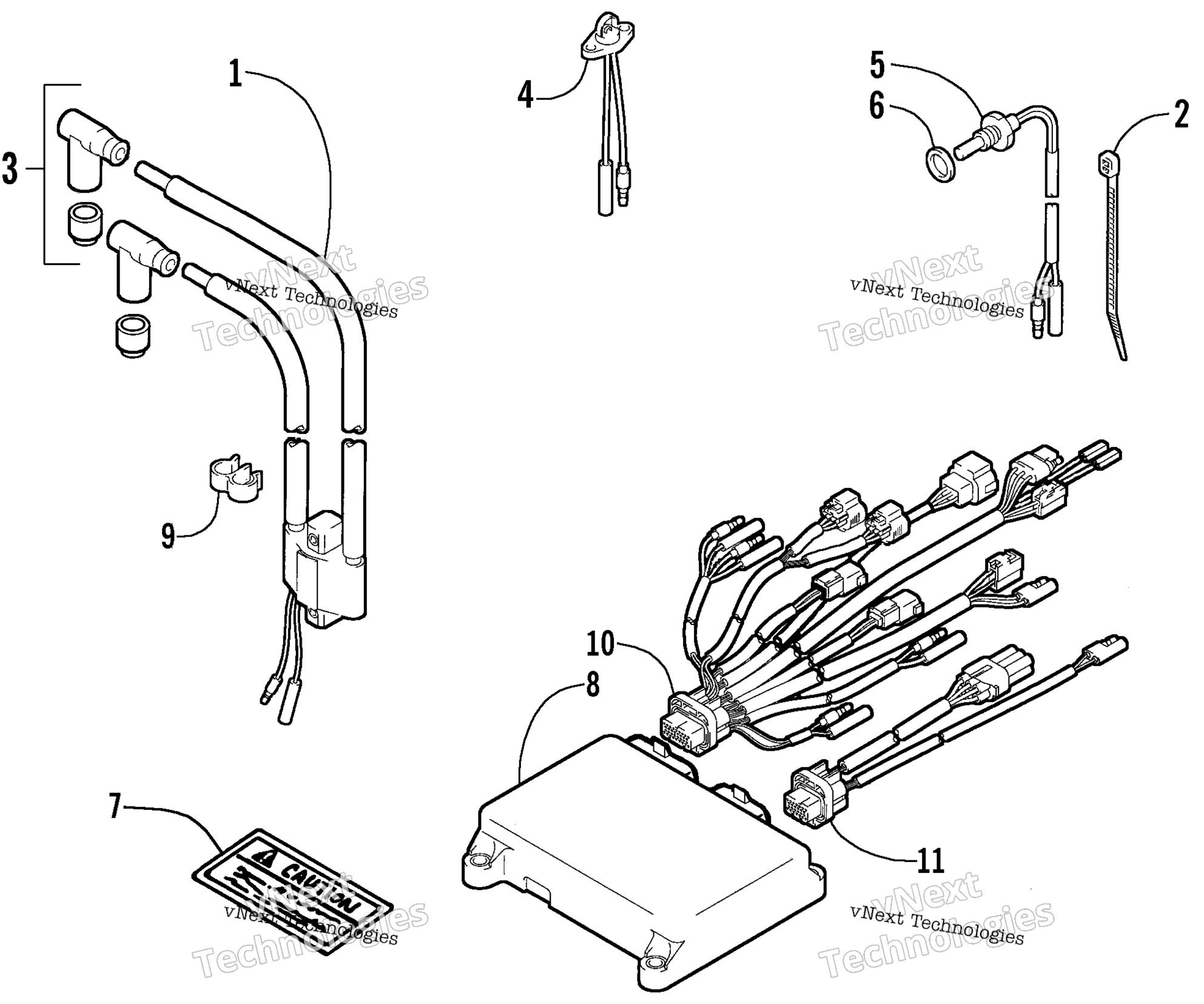

Схема электрооборудования для MOUNTAIN CAT 800 EFI (BLACK-RED 151) (S2003MCHE5USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Coil, Ignition art. 3005-381
от 29 127 ₽
2
Cable Tie art. 3005-237
По запросу
3
Cap, Spark Plug art. 3006-367
По запросу
4
SENSOR, AIR TEMP art. 3005-460
от 3 902 ₽
5
SENSOR ASSY,COOLING WATER art. 3006-515
По запросу
6
Washer, Sensor art. 3005-233
По запросу
7
Decal, Caution - “Hot Surface” art. 2611-755
По запросу
8
ECU - CIRCLE art. 3006-470
По запросу
8
ECU - SQUARE art. 3006-471
По запросу
8
ECU 03 800 X 2 EFI MC-TRI art. 3006-472
По запросу
9
Clip art. 3005-387
По запросу
10
Harness, ECU art. 3006-072
По запросу
11
Harness, APV art. 3006-079
По запросу
