модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 (BLACK-RED 144) (S2003MCJC4USB)

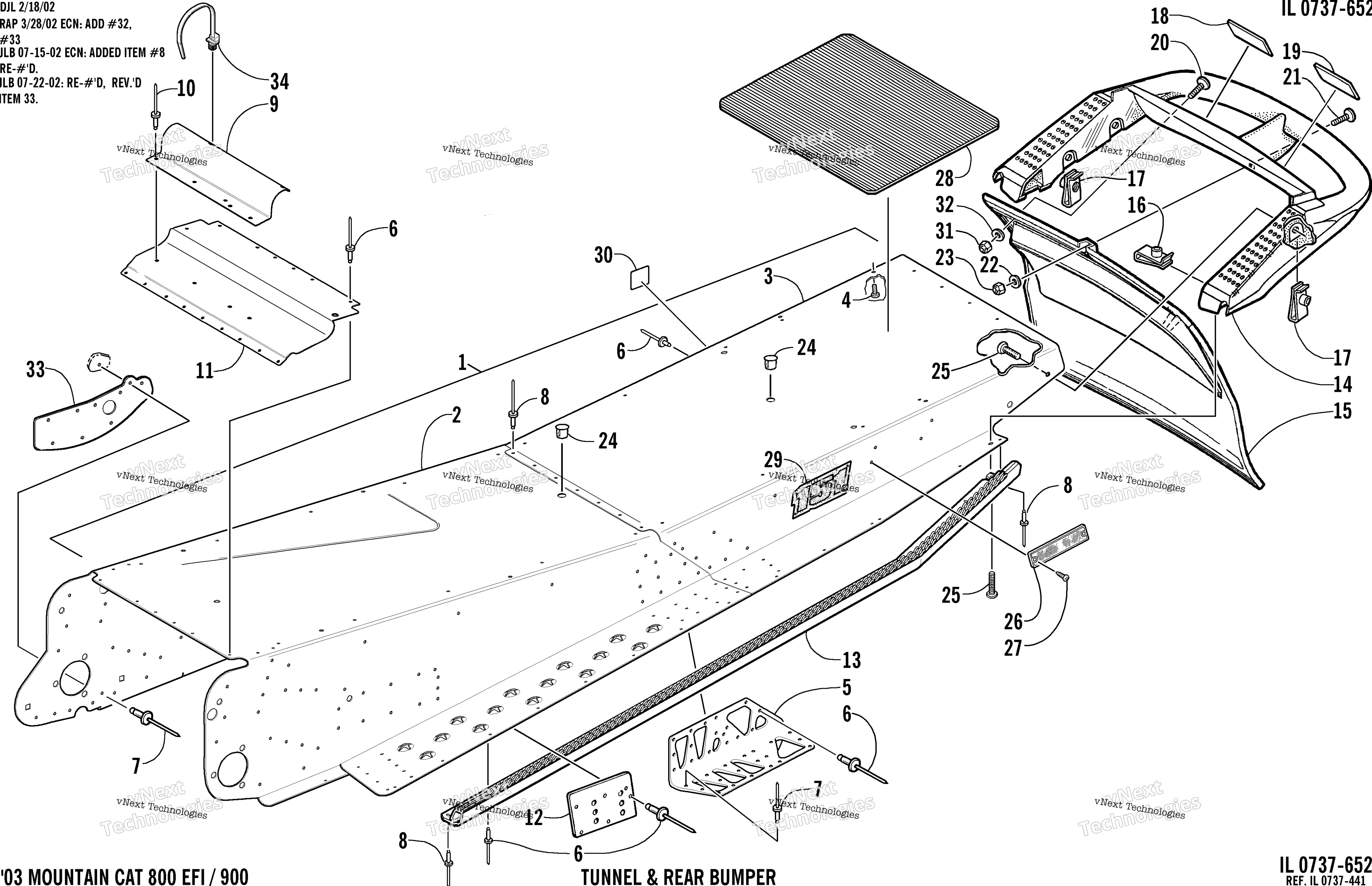

Схема tunnel и задний Bumper для MOUNTAIN CAT 900 (BLACK-RED 144) (S2003MCJC4USB)
Схема
Детали
Номер
Наименование детали
Цена
1
TUNNEL,S/P ASSY-’04 MC 151 (inc. 2-8) (151/International) art. 1718-564
По запросу
1
Tunnel Assembly (inc. 2-8) art. 1718-334
По запросу
2
BODY,FRONT-L/C-FORMED art. 3606-307
По запросу
3
BODY, REAR-144"-FORMED art. 3606-309
По запросу
3
BODY,REAR-151"-FORMED (151/International) art. 3606-311
По запросу
4
Stud, Self-Clinching art. 1623-078
По запросу
5
Bracket, Suspension Mounting - Right - Rear art. 1706-918
По запросу
5
Bracket, Suspension Mounting - Left - Rear art. 1706-917
По запросу
6
Rivet, Solid art. 0623-072
По запросу
6
Rivet, Solid art. 0123-418
По запросу
6
Rivet art. 0623-806
По запросу
6
Rivet Optional art. 8060-486
По запросу
7
Rivet art. 8060-448
По запросу
8
Rivet art. 8060-484
По запросу
9
BRKT,PROTECTOR-MAIN HARNESS art. 0607-751
По запросу
10
Rivet art. 0623-166
По запросу
11
Cover, Driven Shaft art. 2606-849
По запросу
12
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
13
Roll, Tunnel - Left (151/International) art. 2606-419
По запросу
13
Roll, Tunnel - Right (151/International) art. 2606-420
По запросу
13
Roll, Tunnel - Left art. 2606-511
По запросу
13
Roll, Tunnel - Right art. 2606-510
По запросу
14
Bumper, Rear art. 1606-200
По запросу
15
Snowflap art. 2606-460
По запросу
15
Snowflap Optional art. 1606-507
По запросу
16
U-Nut art. 0623-427
По запросу
17
U-Nut art. 0623-771
По запросу
18
Decal, Warning - Towing (French) art. 1611-567
По запросу
19
Decal, Warning - Towing (English) art. 1611-566
По запросу
20
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
21
Screw, Machine art. 8017-580
По запросу
22
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
23
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
24
Plug art. 0623-562
По запросу
25
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
26
Reflector - Red art. 0606-029
По запросу
27
Clip, Retaining art. 0623-269
По запросу
28
Pad, Rubber art. 2606-134
По запросу
29
Decal, "144" - Tunnel art. 4611-751
По запросу
29
Decal, "144" - Tunnel (Black-Red 144) art. 4611-752
По запросу
29
Decal, "151" - Tunnel (Black-Green 151) art. 4611-753
По запросу
29
Decal, "151" - Tunnel (Black-Red 151/International) art. 4611-754
По запросу
30
Decal, CE art. 0411-053
По запросу
31
Nut, Lock art. 8041-366
По запросу
32
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
33
Plate, Backing - Dropcase Guard art. 2606-905
По запросу
34
Tie, Cable - Push Mount art. 0623-677
По запросу
