модель 2003 года
- Модель Panther 570
- Код модели PANTHER 570 ESR (S2003PADERUSG)

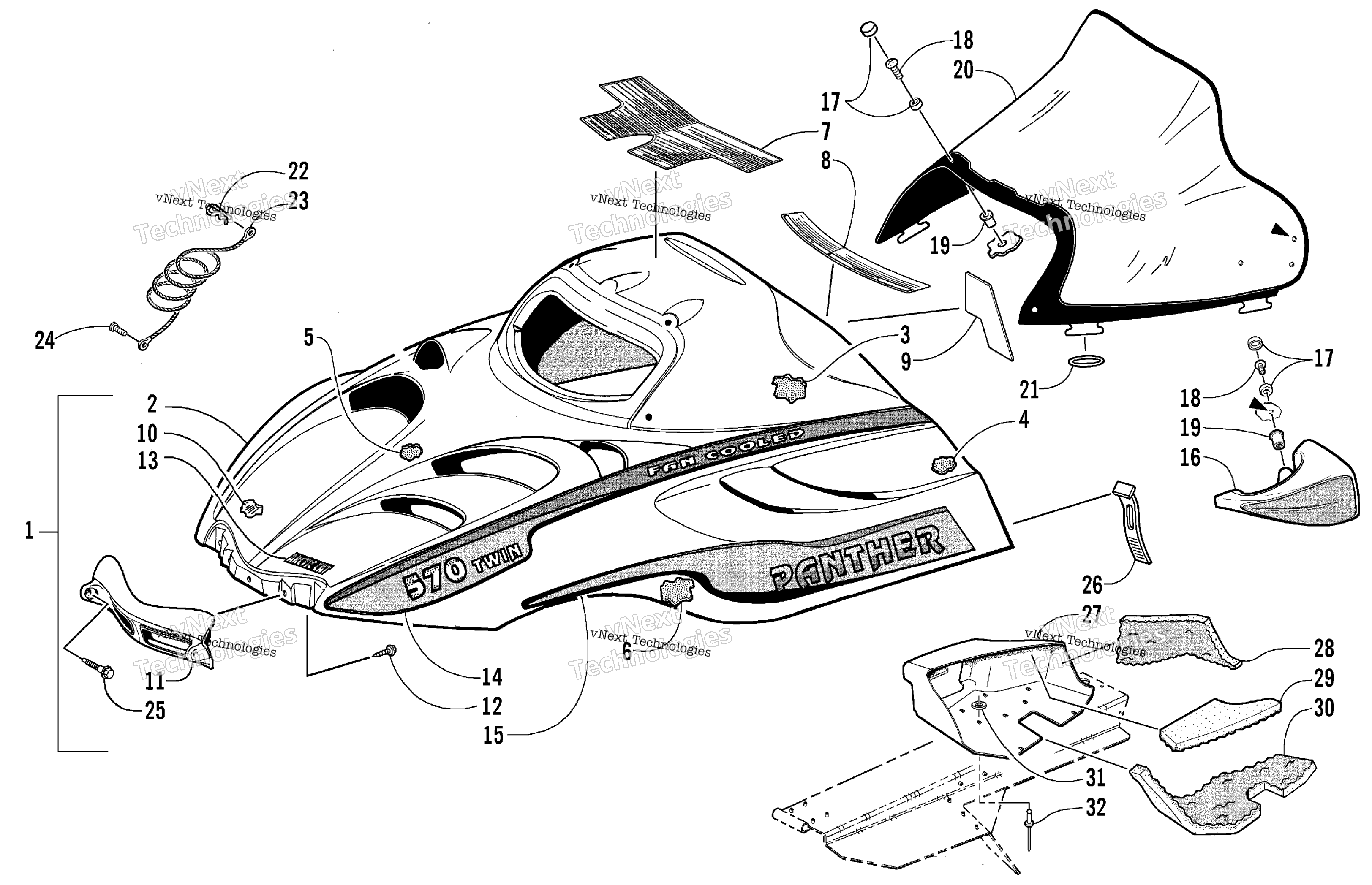

Схема Hood и Windshield узла для PANTHER 570 ESR (S2003PADERUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Green) (inc. 2-15) art. 1718-235
По запросу
2
Hood w/o Decals (Green) (inc. 3-12) art. 1718-227
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Reverse art. 3611-580
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
11
Накладка капота art. 1606-720
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, "Arctic Cat" - Hood art. 4611-772
По запросу
14
Decal, Hood - Upper Left art. 4611-771
По запросу
14
Decal, Hood - Upper Right art. 4611-770
По запросу
15
Decal, Hood - Lower Left art. 4611-769
По запросу
15
Decal, Hood - Lower Right art. 4611-768
По запросу
16
KIT, MIRROR WS MOUNT-BLK (inc. six No. 17-19) art. 2639-477
от 3 344 ₽
17
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
18
Screw, Machine art. 0623-902
По запросу
19
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
20
Стекло ветровое Arctic Cat art. 2606-366
По запросу
21
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
22
Clip, Hairpin art. 0623-805
По запросу
23
Cable, Hood art. 1606-158
По запросу
24
Screw, Self-Tapping art. 0623-057
По запросу
25
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
26
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
27
Duct, Air-Out art. 2606-370
По запросу
28
Foam, Air-Out Duct - Side art. 0617-428
По запросу
29
Foam, Air-Out Duct - Top art. 0617-427
По запросу
30
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
31
Washer art. 0123-802
от 110 ₽
32
Rivet art. 8060-508
По запросу
