модель 2003 года
- Модель ZL550
- Код модели ZL 550 (S2003ZLCLCUSB)

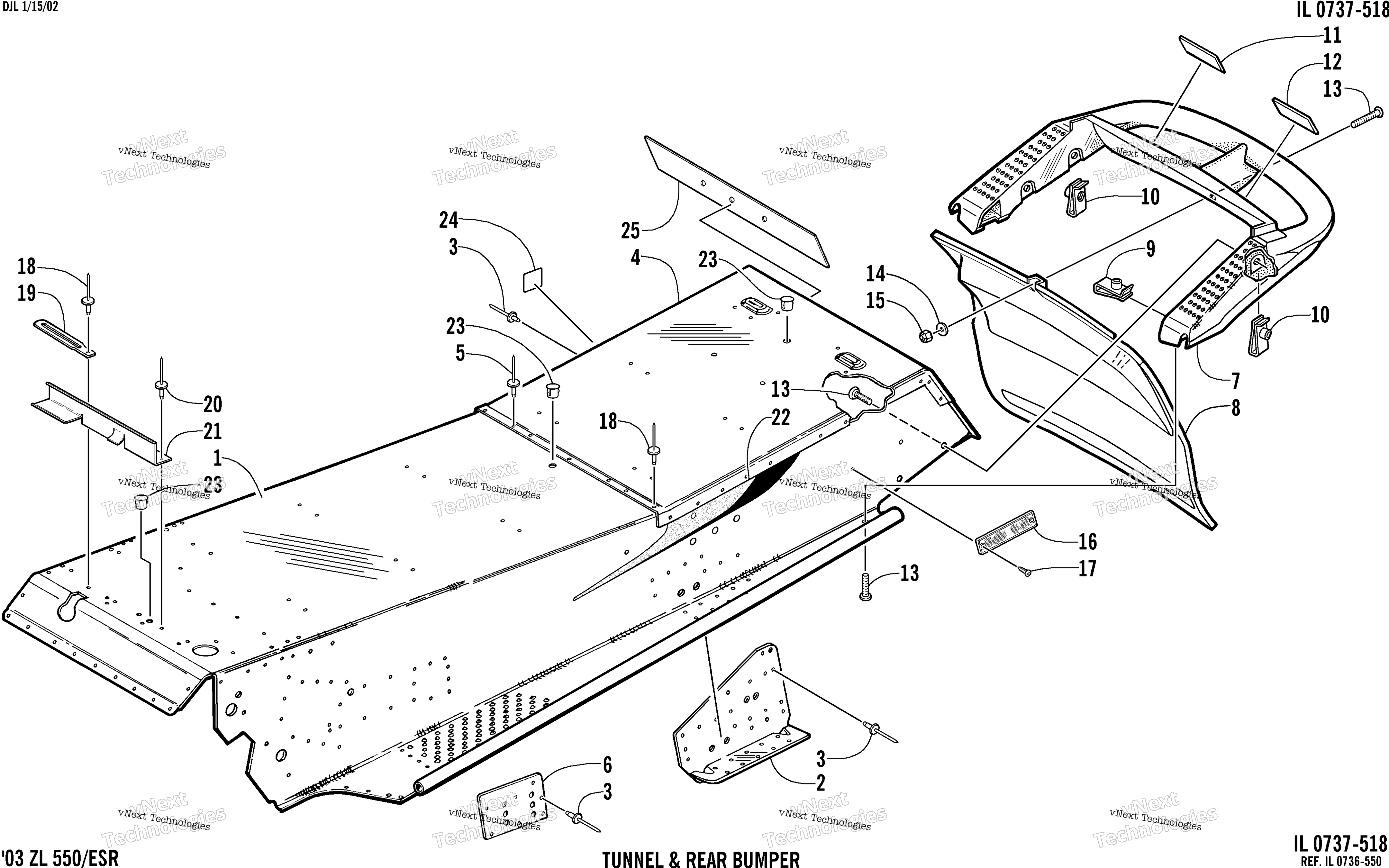

Схема tunnel и задний Bumper для ZL 550 (S2003ZLCLCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-308
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 1706-078
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 1706-079
По запросу
3
Rivet, Solid art. 0123-418
По запросу
3
Rivet, Solid art. 0623-072
По запросу
3
Rivet Optional art. 8060-506
По запросу
4
Plate, End - Rear Tunnel art. 2606-867
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
6
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
7
Bumper, Rear art. 1606-200
По запросу
8
Задний брызговик Arctic Cat art. 1606-202
По запросу
8
Snowflap (ESR) art. 1606-507
По запросу
9
U-Nut art. 0623-427
По запросу
10
U-Nut art. 0623-771
По запросу
11
Decal, Warning - Towing (French) art. 1611-567
По запросу
12
Decal, Warning - Towing (English) art. 1611-566
По запросу
13
Screw, Machine art. 8017-580
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
16
Reflector - Red art. 0606-029
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
Rivet art. 8060-484
По запросу
19
Зажим Arctic Cat art. 1623-984
По запросу
20
Rivet art. 0623-166
По запросу
21
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
22
Decal, "Arctic Cat" - Tunnel - Left (ESR Silver) art. 4611-603
По запросу
22
Decal, "Arctic Cat" - Tunnel - Right (ESR Silver) art. 4611-602
По запросу
22
Decal, "Arctic Cat" - Tunnel - Left art. 4611-579
По запросу
22
Decal, "Arctic Cat" - Tunnel - Right art. 4611-580
По запросу
23
Plug art. 0623-562
По запросу
24
Decal, CE art. 0411-053
По запросу
25
Decal, Tunnel - Rear art. 4611-112
По запросу
