модель 2003 года
- Модель ZL600
- Код модели ZL 600 EFI (ESR BLACK) (S2003ZLDEEUSB)

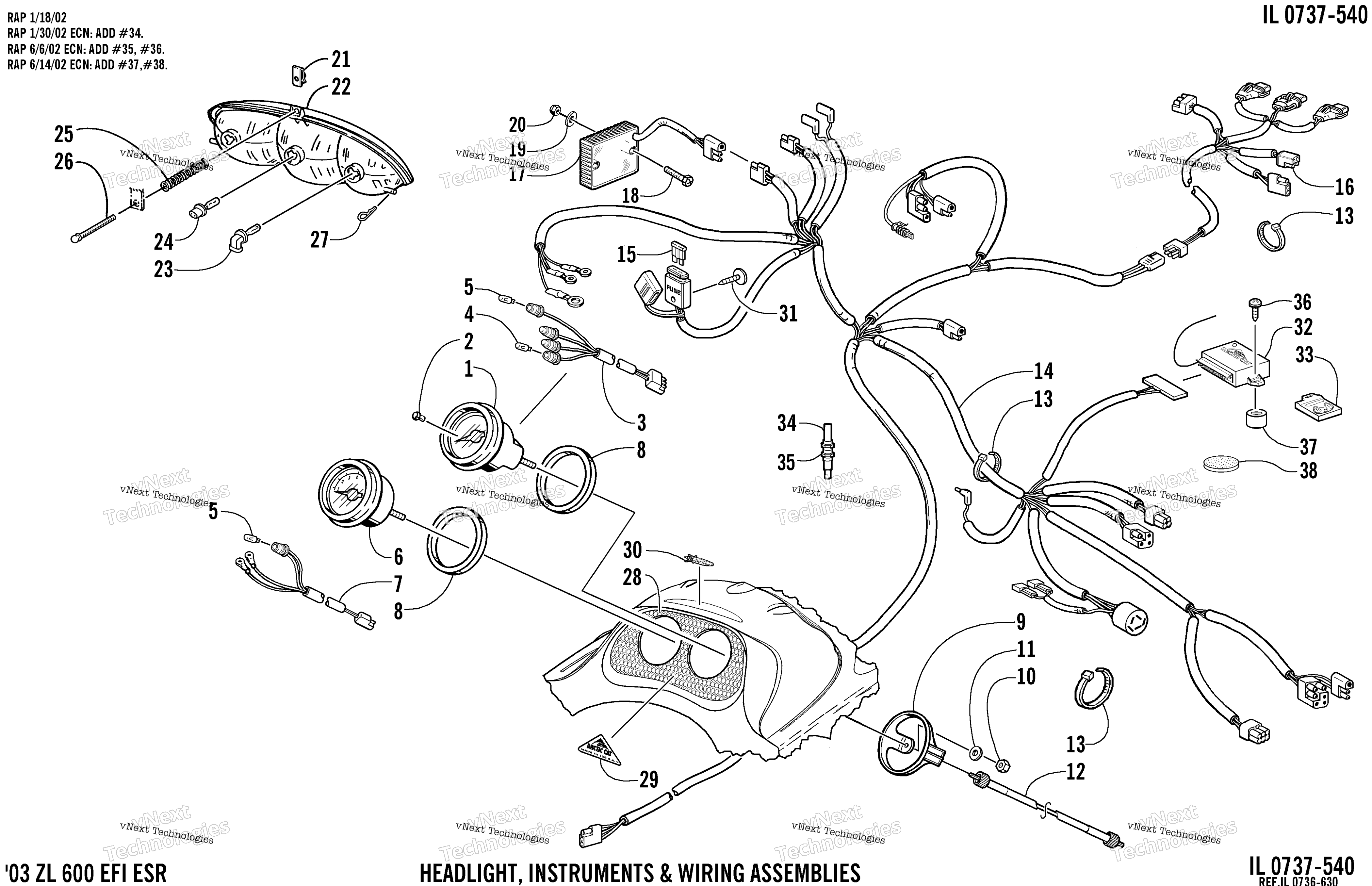

Схема headlight, Instruments, и Wiring Assemblies (Esr) для ZL 600 EFI (ESR BLACK) (S2003ZLDEEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 2-4 and one No. 5) art. 0620-238
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. 4 and one No. 5) art. 0620-151
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
TACHOMETER, ELEC-12P W/O AC LOGO (inc. one No. 5 and 7) art. 0620-237
По запросу
7
Harness, Tachometer (inc. one No. 5) art. 0620-215
По запросу
8
Прокладка Arctic Cat art. 0620-135
от 578 ₽
9
Держатель спидометра Arctic Cat art. 0620-134
По запросу
10
Nut art. 0623-038
от 110 ₽
11
Washer art. 8050-212
По запросу
12
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Harness, Main (inc. 15) art. 0686-782
По запросу
15
Fuse, 7.5 Amp art. 0630-100
По запросу
16
Harness, Hood art. 0686-515
По запросу
17
Regulator, Voltage art. 0630-143
от 5 728 ₽
18
Screw, Cap art. 8002-044
По запросу
19
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
20
Nut, Lock art. 8041-366
По запросу
21
U-Nut art. 0623-757
По запросу
22
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
23
Лампа art. 0609-251
По запросу
24
Лампа фары Arctic Cat art. 0609-252
По запросу
25
Spring, Adjuster art. 0623-466
По запросу
26
Screw, Thumb art. 0623-467
По запросу
27
Clip, Hairpin art. 0623-847
По запросу
28
Decal, Instrument - Hood Included in Hood w/Decals art. 3611-490
По запросу
29
Decal, "Made In U.S.A." - Domed Included in Hood w/Decals art. 3611-611
По запросу
30
Decal, "ESR" - Domed Included in Hood w/Decals art. 3611-581
По запросу
31
Clip, Retaining art. 0623-589
По запросу
32
Module, Control - Remote Starter art. 0630-149
По запросу
33
Control, Remote art. 0630-146
По запросу
34
Switch, Hood art. 0630-148
По запросу
35
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
36
Screw, Self-Tapping art. 0623-564
По запросу
37
Spacer art. 0670-210
По запросу
38
Disc, Velcro art. 0623-078
По запросу
