модель 2003 года
- Модель ZL600
- Код модели ZL 600 EFI SS (BLACK) (S2003ZLDSSUSB)

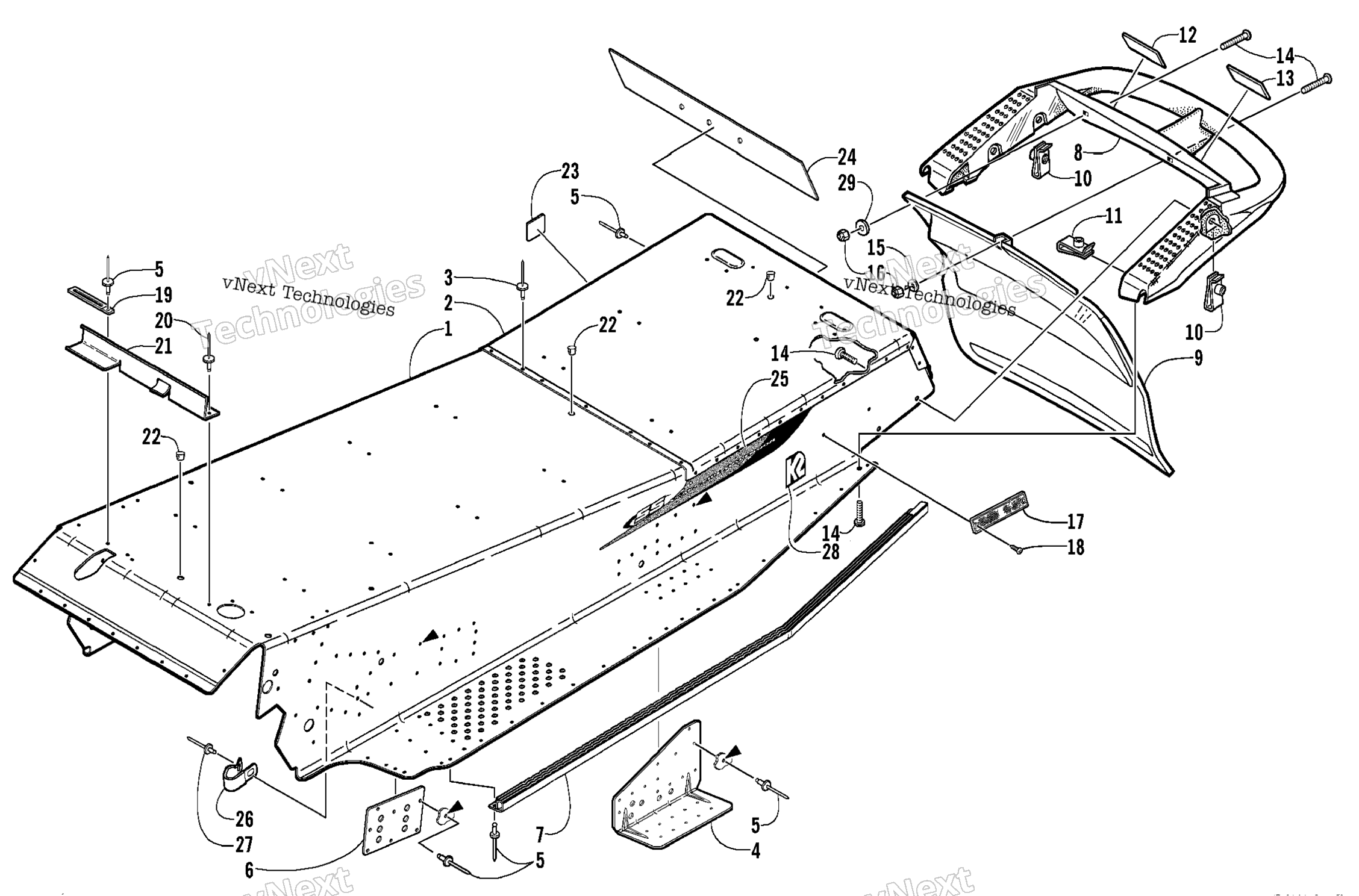

Схема tunnel и задний Bumper для ZL 600 EFI SS (BLACK) (S2003ZLDSSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-314
По запросу
2
Plate, End - Rear Tunnel art. 2606-867
По запросу
3
Заклепка Arctic Cat art. 8060-706
от 116 ₽
3
Rivet art. 8060-484
По запросу
4
Bracket, Suspension Mounting - Right - Rear art. 1706-902
По запросу
4
Bracket, Suspension Mounting - Left - Rear art. 1706-903
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet, Solid art. 0623-072
По запросу
5
Rivet Optional art. 8060-486
По запросу
6
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
7
Roll, Tunnel - Right art. 2606-426
По запросу
7
Roll, Tunnel - Left art. 2606-425
По запросу
8
Bumper, Rear art. 1606-200
По запросу
9
Snowflap (ESR) art. 1606-507
По запросу
9
Задний брызговик Arctic Cat art. 1606-202
По запросу
10
U-Nut art. 0623-771
По запросу
11
U-Nut art. 0623-427
По запросу
12
Decal, Warning - Towing (French) art. 1611-567
По запросу
13
Decal, Warning - Towing (English) art. 1611-566
По запросу
14
Screw, Machine art. 8017-580
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
17
Reflector - Red art. 0606-029
По запросу
18
Clip, Retaining art. 0623-269
По запросу
19
Зажим Arctic Cat art. 1623-984
По запросу
20
Rivet art. 0623-166
По запросу
21
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
22
Plug art. 0623-562
По запросу
23
Decal, CE art. 0411-053
По запросу
24
Decal, Tunnel - Rear art. 4611-421
По запросу
25
Decal, Tunnel - Left (Silver/International) art. 4611-819
По запросу
25
Decal, Tunnel - Right (Silver/International) art. 4611-818
По запросу
25
Decal, Tunnel - Left art. 4611-817
По запросу
25
Decal, Tunnel - Right art. 4611-816
По запросу
26
Clamp, Double Tube art. 1623-015
По запросу
27
Rivet art. 0623-778
По запросу
28
Decal, "K2" art. 4611-568
По запросу
29
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
