модель 2003 года
- Модель ZL600
- Код модели ZL 600 EFI SS (ESR SILVER) (S2003ZLDEAUSM)

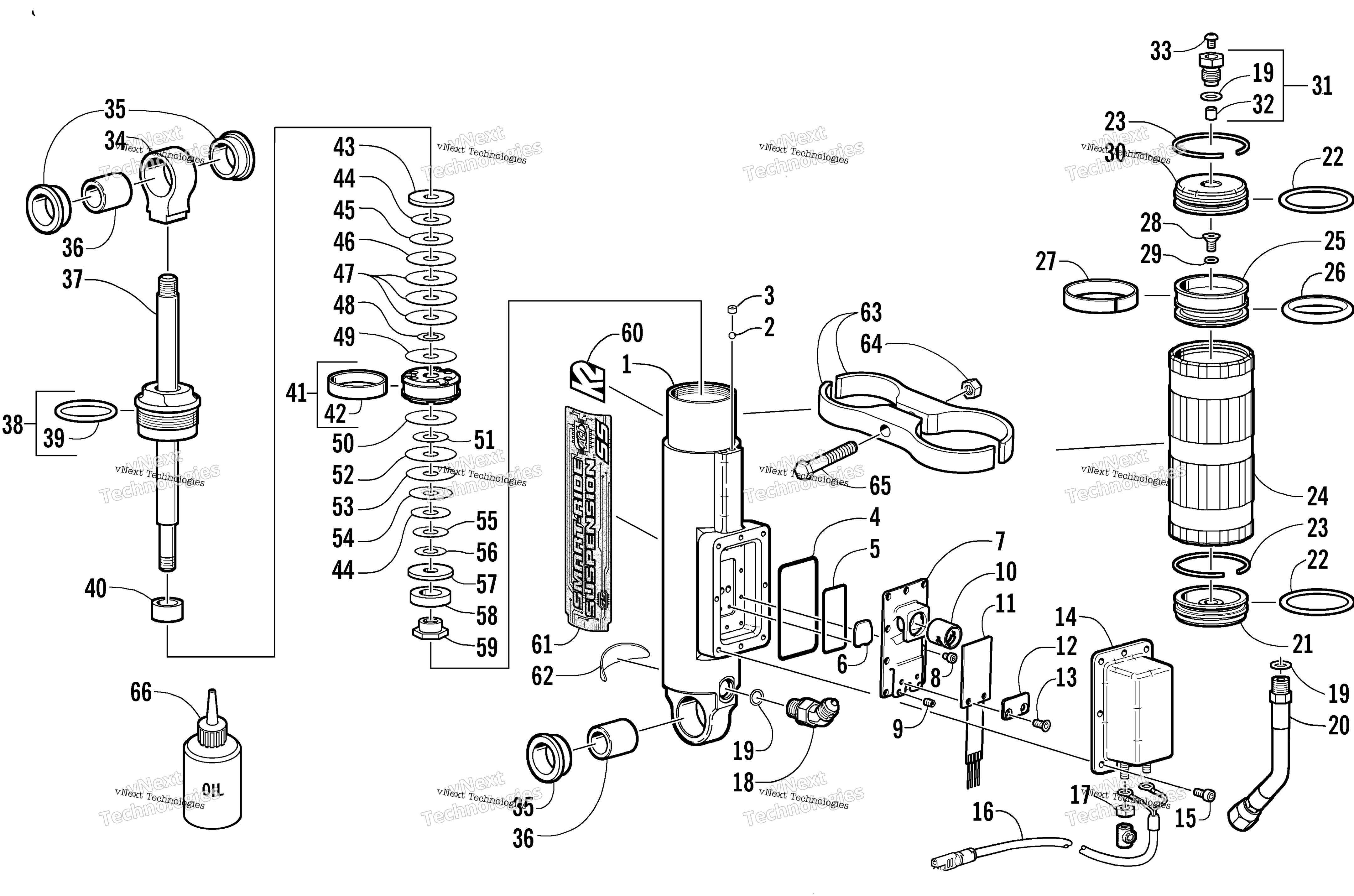

Схема задней части Suspension Rear Arm Shock Absorber для ZL 600 EFI SS (ESR SILVER) (S2003ZLDEAUSM)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock, Rear Arm - Assembly - "SS" art. 0704-869
По запросу
1
Body, Shock art. 2604-094
По запросу
2
Ball, Port Plug art. 1604-653
По запросу
3
Plug, Port art. 1604-652
По запросу
4
O-Ring, Cover art. 1604-654
По запросу
5
O-Ring art. 1604-625
По запросу
6
Valve, Back Flow art. 1604-622
По запросу
7
Holder, Bender art. 1604-623
По запросу
8
Screw, Machine art. 0623-860
По запросу
9
Screw, Set art. 0623-861
По запросу
10
Valve, Bender art. 1604-627
По запросу
11
Bender art. 1604-624
По запросу
12
Clamp, Plate - Bender art. 1604-626
По запросу
13
Screw, Machine art. 0623-862
По запросу
14
Cover/Harness Assembly art. 1604-760
По запросу
15
Screw, Cap art. 0623-864
По запросу
16
Harness, Shock art. 0686-855
По запросу
17
Nut, Lock art. 0623-993
По запросу
18
Elbow, Flare Tube - 45° (inc. one No. 19) art. 1604-761
По запросу
19
O-Ring art. 1604-284
По запросу
20
Hose, Reservoir (inc. one No. 19) art. 1604-729
По запросу
21
END CAP,RESERVOIR-1/8-27 NPT art. 1604-728
По запросу
22
O-Ring art. 0603-968
По запросу
23
Retainer, End Cap art. 0603-985
По запросу
24
Body, Reservoir art. 1603-315
По запросу
25
Piston, Reservoir art. 0603-986
По запросу
26
O-Ring art. 0603-987
По запросу
27
Strap, Piston - Teflon art. 0603-988
По запросу
28
Screw, Machine art. 0623-697
По запросу
29
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
30
End Cap, Reservoir Body art. 0603-989
По запросу
31
Valve, Pressure (inc. one No. 19 and 32) art. 0704-383
По запросу
33
Screw, Valve art. 0624-433
По запросу
34
EYELET,SHOCK - 1.000 DIA X 1.137 LGTH art. 1603-503
По запросу
35
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
36
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
37
Rod, Shock art. 1604-660
По запросу
38
End Cap, Shock (inc. 39) art. 0704-382
По запросу
39
O-Ring art. 1604-271
По запросу
40
SPACER, SHAFT (.530 ID X .75 OD X .375) art. 1604-364
По запросу
41
Piston Assembly (inc. 42) art. 1604-640
По запросу
42
Strap, Piston - Teflon art. 1604-643
По запросу
43
Washer, Top Out art. 1604-272
По запросу
44
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
45
VALVE,SHOCK-1.100 DIA X .012 art. 2603-096
По запросу
46
VALVE,SHOCK-1.250 DIA X .015 art. 2603-127
По запросу
47
VALVE,SHOCK-1.300 DIA X .015 art. 2603-137
По запросу
48
VALVE,SHOCK- .700 DIA X .008 art. 2603-044
По запросу
49
VALVE,SHOCK-1.300 DIA X .008 art. 2603-134
По запросу
50
VALVE,SHOCK-1.300 DIA X .012 art. 2603-136
По запросу
51
VALVE,SHOCK- .900 DIA X .006 art. 2603-062
По запросу
52
VALVE,SHOCK-1.300 DIA X .010 art. 2603-135
По запросу
53
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
54
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
55
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
56
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
57
Washer, Backup art. 0624-523
По запросу
58
Magnet art. 1604-632
По запросу
59
Nut, Lock art. 0624-522
По запросу
60
Decal, "K2" art. 4611-569
По запросу
61
Decal, "Smart-Ride Suspension" - Shock art. 4611-199
По запросу
62
Decal, Warning art. 3611-007
По запросу
63
CLAMP, SHOCK/RESERVOIR - FORMED art. 2604-085
По запросу
64
Nut, Lock art. 8041-366
По запросу
65
Screw, Cap art. 8002-046
По запросу
66
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
