модель 2003 года
- Модель ZL800
- Код модели ZL 800 EFI ESR (ESR SILVER) (S2003ZLHEEUSM)

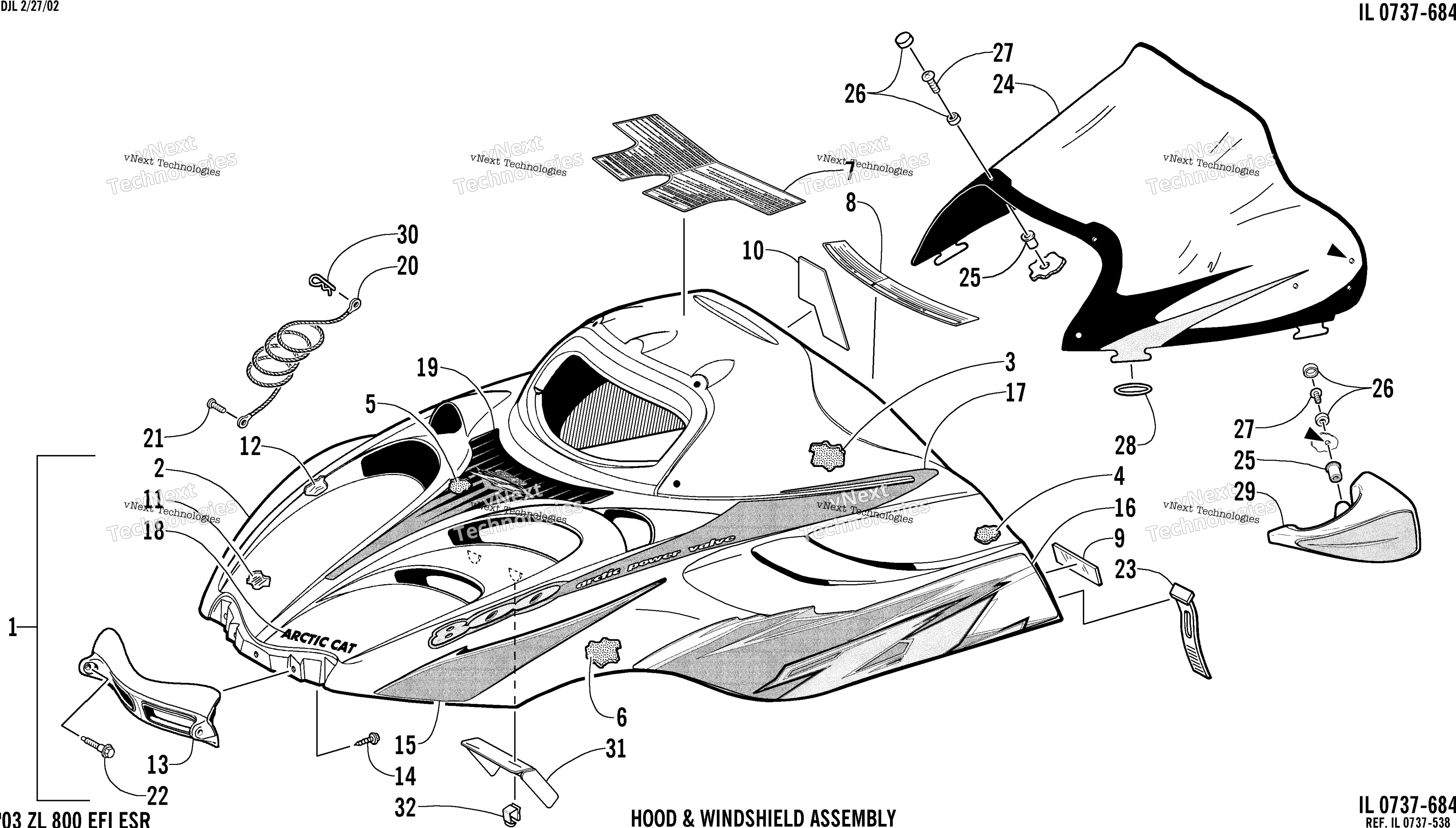

Схема Hood и Windshield узла для ZL 800 EFI ESR (ESR SILVER) (S2003ZLHEEUSM)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Silver) (inc. 2-19) (Silver) art. 1718-187
По запросу
1
Hood w/Decals (Black) (inc. 2-19) art. 1718-184
По запросу
2
Hood w/o Decals (Silver) (inc. 3-14) (Silver) art. 1718-279
По запросу
2
Hood w/o Decals (Black) (inc. 3-14) art. 1718-183
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Decal, Reverse art. 3611-580
По запросу
11
Foil, Hood - Left art. 1606-939
По запросу
11
Foil, Hood - Right art. 1606-938
По запросу
12
Foil, Hood - Upper Right art. 2606-233
По запросу
13
Накладка капота art. 1606-720
По запросу
13
HINGE, HOOD-GRN (Green) art. 2606-321
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Decal, Hood - Front - Left (Silver) art. 4611-599
По запросу
15
Decal, Hood - Front - Right (Silver) art. 4611-600
По запросу
15
Decal, Hood - Front - Left art. 4611-577
По запросу
15
Decal, Hood - Front - Right art. 4611-576
По запросу
16
Decal, Hood - Lower Left art. 4611-575
По запросу
16
Decal, Hood - Lower Right (Silver) art. 4611-598
По запросу
16
Decal, Hood - Lower Left (Silver) art. 4611-597
По запросу
16
Decal, Hood - Lower Right art. 4611-574
По запросу
17
Decal, Hood - Upper Left (Silver) art. 4611-627
По запросу
17
Decal, Hood - Upper Right art. 4611-622
По запросу
17
Decal, Hood - Upper Left art. 4611-623
По запросу
17
Decal, Hood - Upper Right (Silver) art. 4611-626
По запросу
18
Decal, Hood - “Arctic Cat” (Silver) art. 3611-187
По запросу
18
Decal, “Arctic Cat” - Hood art. 3611-186
По запросу
19
Decal, Hood - Crest (Silver) art. 4611-601
По запросу
19
Decal, Hood - Crest art. 4611-578
По запросу
20
Cable, Hood art. 1606-158
По запросу
21
Screw, Self-Tapping art. 0623-057
По запросу
22
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
23
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
24
WINDSHIELD-W/HOLES-W/GRAPHICS (SLVR ZL) (Silver) art. 2606-644
По запросу
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
27
Screw, Machine art. 0623-902
По запросу
28
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
29
KIT, MIRROR WS MOUNT-BLK (inc. six No. 25-27) art. 2639-477
от 3 344 ₽
30
Clip, Hairpin art. 0623-805
По запросу
31
Deflector, Air art. 2606-613
По запросу
32
Clip, Cable art. 0123-394
По запросу
