модель 2004 года
- Модель Спортивные
- Код модели PANTERA 550 (S2004PTCCAUSB)

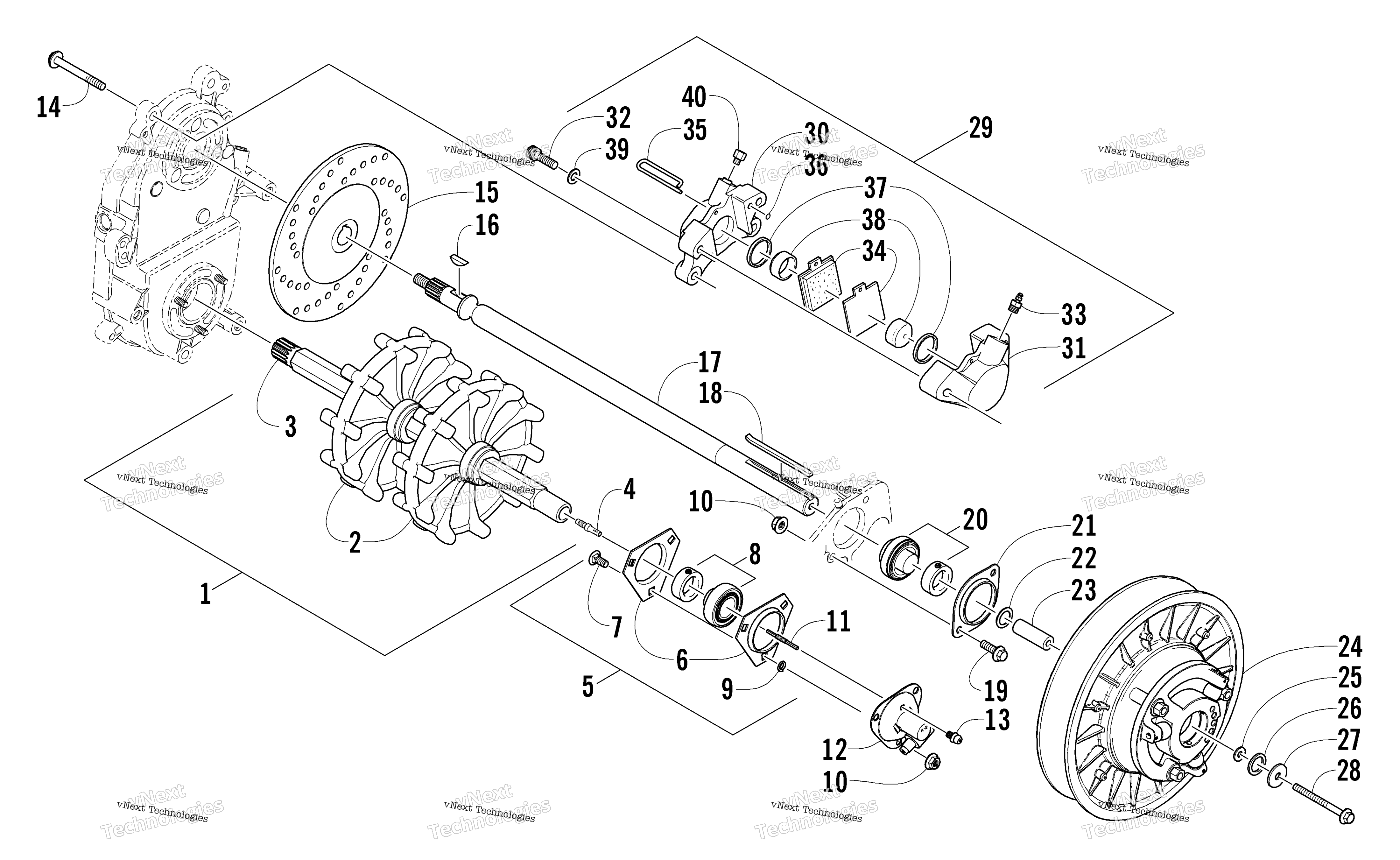

Схема привода Train Shafts And Brake Assemblies для PANTERA 550 (S2004PTCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-4) art. 0728-105
По запросу
2
Sprocket, Drive art. 1602-507
По запросу
3
Driveshaft art. 0602-487
По запросу
4
Втулка спидометра Arctic Cat art. 0120-247
По запросу
5
Plate, Flange - Bearing Assembly (inc. 6-9) art. 0702-476
По запросу
6
Пластина Arctic Cat art. 0602-198
По запросу
7
Болт Arctic Cat art. 8011-130
По запросу
8
Подшипник вала гусеницы Arctic Cat art. 1602-375
от 2 114 ₽
Аналог
4 788 ₽
Требуется 1 шт.
Подписаться
9
Кольцо Arctic Cat art. 0623-810
от 473 ₽
10
Nut, Lock art. 8048-426
По запросу
11
Адаптер-переходник троса спидометра Arctic Cat art. 0602-154
от 3 101 ₽
12
Адаптер привода спидометра Arctic Cat art. 0720-005
По запросу
13
Fitting, Grease art. 0104-062
По запросу
14
Screw, Cap art. 8020-315
По запросу
15
Disc, Brake art. 1602-205
По запросу
16
Key, Woodruff - Hardened art. 0602-598
По запросу
17
SHAFT,DRIVEN-PTD BLK art. 0702-266
По запросу
18
Key art. 0101-076
По запросу
19
Screw, Cap art. 8020-132
По запросу
20
Подшипник вала вариатора Arctic Cat art. 1602-099
По запросу
21
Plate, Flange art. 0602-892
По запросу
22
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
22
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
23
Shaft, Stub art. 0648-066
По запросу
24
Clutch, Driven art. 0726-162
По запросу
25
Шайба Arctic Cat art. 0123-053
от 326 ₽
26
Washer art. 0123-578
По запросу
27
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
28
Болт art. 8020-142
По запросу
29
Caliper, Brake - Fixed/Duel Piston (inc. 30-40) art. 0602-829
По запросу
32
Screw, Cap art. 8005-679
По запросу
33
Fitting, Bleed art. 0602-707
По запросу
34
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
35
Pin, Retaining-Brake Pad art. 0602-706
По запросу
36
O-Ring, Housing art. 0602-729
По запросу
37
O-Ring, Retractor - Square art. 0602-583
По запросу
38
Piston art. 0602-708
По запросу
39
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
40
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
