модель 2004 года
- Модель Спортивные
- Код модели PANTERA 550 (S2004PTCCAUSB)

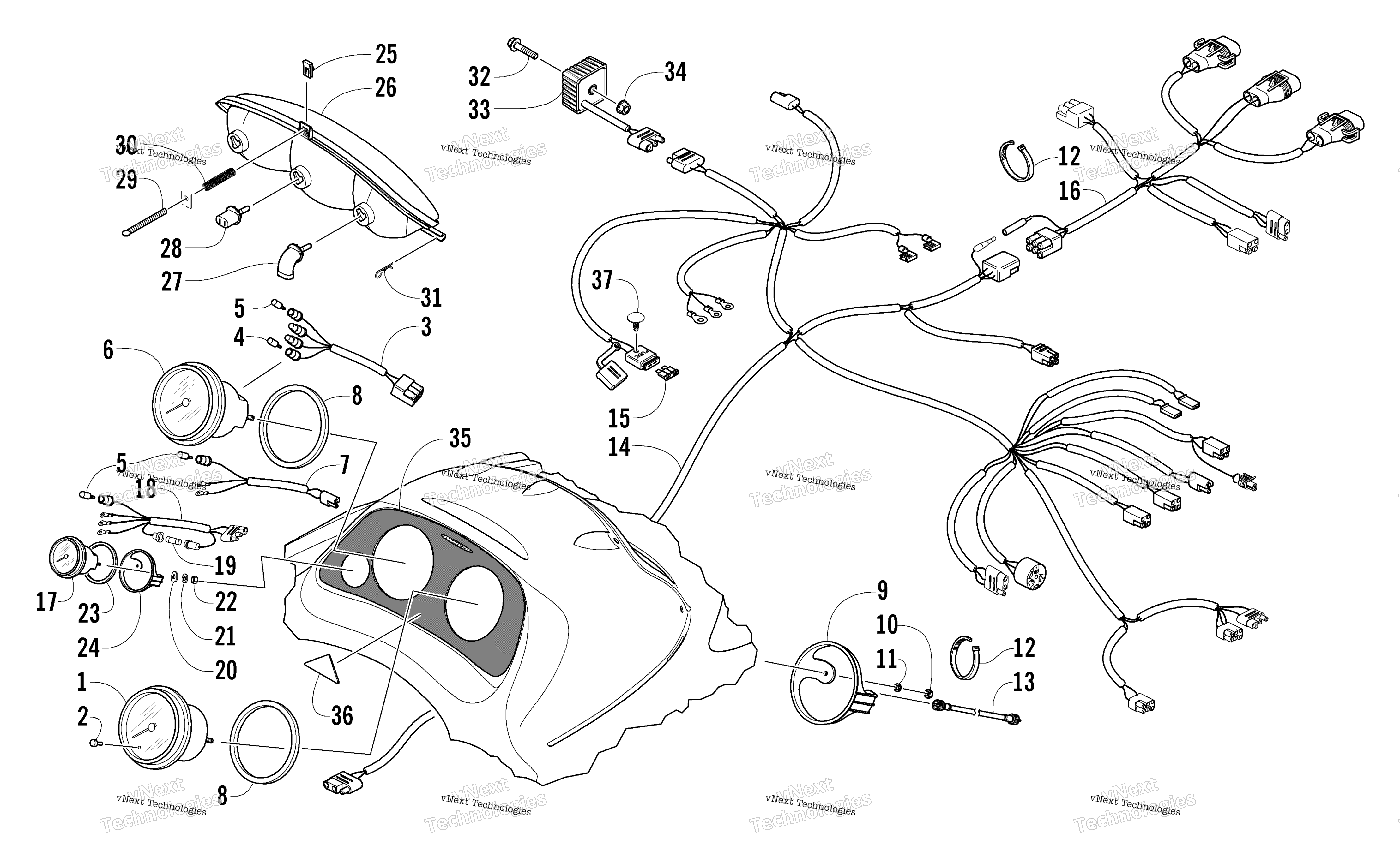

Схема headlight, Instruments, и Wiring Assemblies для PANTERA 550 (S2004PTCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 2-4 and one No. 5) art. 0620-238
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. 4 and one No. 5) art. 0620-151
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
TACH, ELEC-4P W/O AC LOGO (inc. 7 and one No. 5) art. 0620-236
По запросу
7
Harness, Tachometer (inc. one No. 5) art. 0620-215
По запросу
8
Прокладка Arctic Cat art. 0620-135
от 578 ₽
9
Держатель спидометра Arctic Cat art. 0620-134
По запросу
10
Nut art. 0623-038
от 110 ₽
11
Washer art. 8050-212
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
14
Harness, Main (inc. 15) art. 0686-813
По запросу
15
Fuse, 7.5 Amp art. 0630-100
По запросу
16
HARNESS,HOOD-3 BULB W/ EFG art. 0686-588
По запросу
17
GAUGE, FUEL-AC W/O LOGO (inc. 18-22 and one No. 5) art. 0620-240
По запросу
18
Harness, Fuel Gauge (inc. 19 and one No. 5) art. 0620-218
По запросу
19
Fuse, 0.5 Amp art. 0630-025
По запросу
20
Washer art. 8050-122
По запросу
21
Washer, Lock art. 8051-122
По запросу
22
Nut art. 0623-839
По запросу
23
Ring, Rubber Cushion art. 0620-139
По запросу
24
Back-Clamp, Fuel Gauge art. 0620-138
По запросу
25
U-Nut art. 0623-757
По запросу
26
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
27
Лампа art. 0609-251
По запросу
28
Лампа фары Arctic Cat art. 0609-252
По запросу
29
Screw, Thumb art. 0623-467
По запросу
30
Spring, Adjuster art. 0623-466
По запросу
31
Clip, Hairpin art. 0623-847
По запросу
32
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
33
Реле-регулятор Arctic Cat art. 0630-105
По запросу
34
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
35
Decal, Instrument - Hood Included in Hood w/Decals art. 5611-168
По запросу
36
Decal, "Made In U.S.A." - Domed Included in Hood w/Decals art. 3611-611
По запросу
37
Clip, Retaining art. 0623-589
По запросу
