модель 2004 года
- Модель Спортивные
- Код модели PANTERA 600 EFI BLACK (S2004PTDEFUSB)

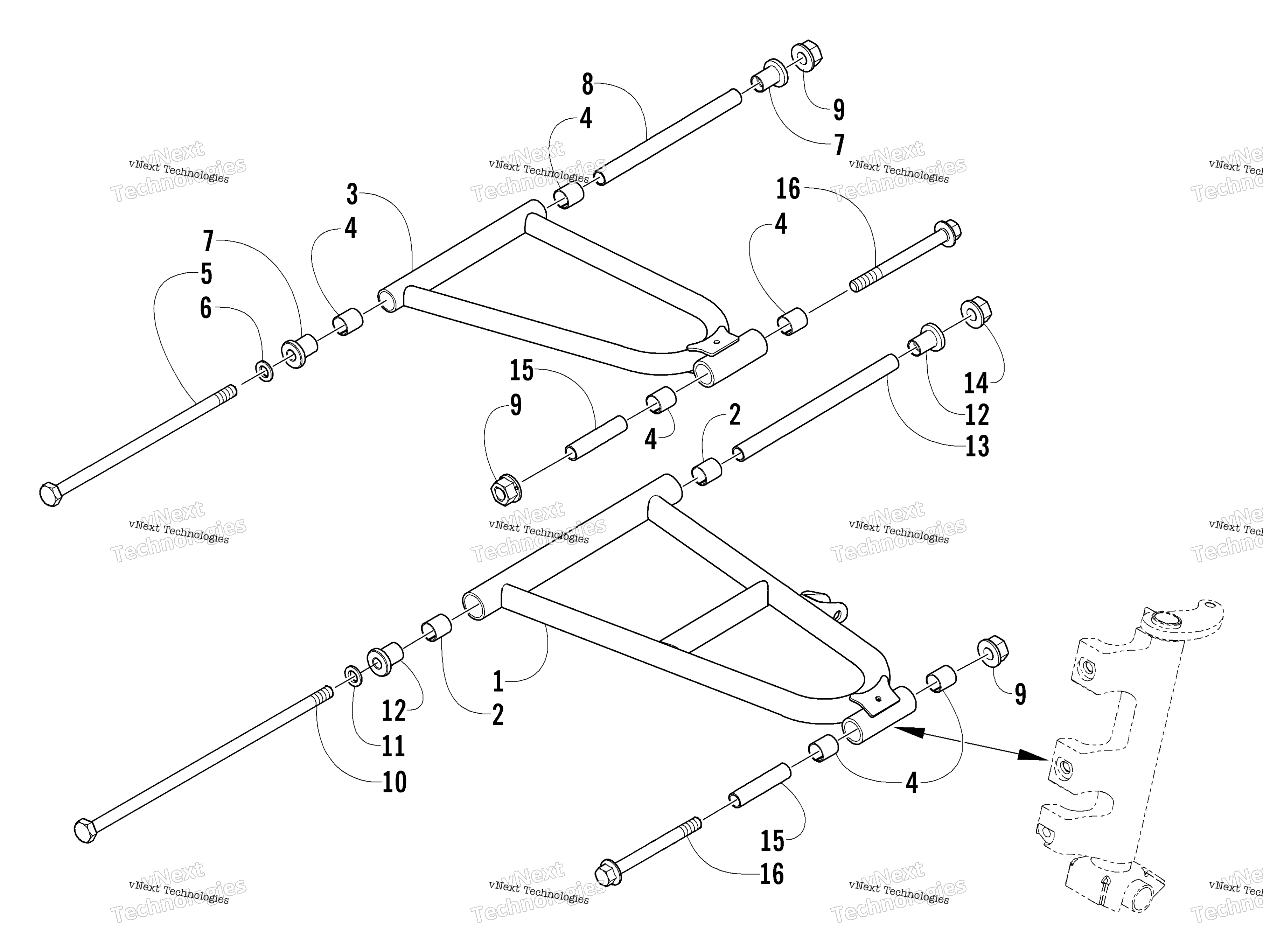

Схема узла рычага подвески для PANTERA 600 EFI BLACK (S2004PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Lower - Left Black (inc. 2 and two No. 4) art. 0703-533
По запросу
1
Arm, Lower - Right Black (inc. 2 and two No. 4) art. 0703-532
По запросу
2
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
3
Arm, Upper Black (inc. 4) art. 0703-535
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Screw, Cap-HH 3/8-16X9.455 GD 8 art. 0623-509
По запросу
6
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
7
Axle, Powder Metal art. 1603-244
По запросу
8
Tube, Axle art. 0603-692
По запросу
9
Гайка Arctic Cat art. 8048-486
По запросу
10
Screw, Cap HH 7/16-14X11.90 GD8 art. 0623-508
от 3 600 ₽
11
Washer art. 0623-663
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
12
Втулка art. 1603-397
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
13
Tube, Axle art. 0603-693
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
14
Гайка Arctic Cat art. 8048-546
от 63 ₽
15
Axle, Spindle art. 0603-830
По запросу
16
Screw, Cap art. 8026-234
По запросу
