модель 2004 года
- Модель Спортивные
- Код модели T660 TURBO TRAIL BLACK (S2004ACFTSUSB)

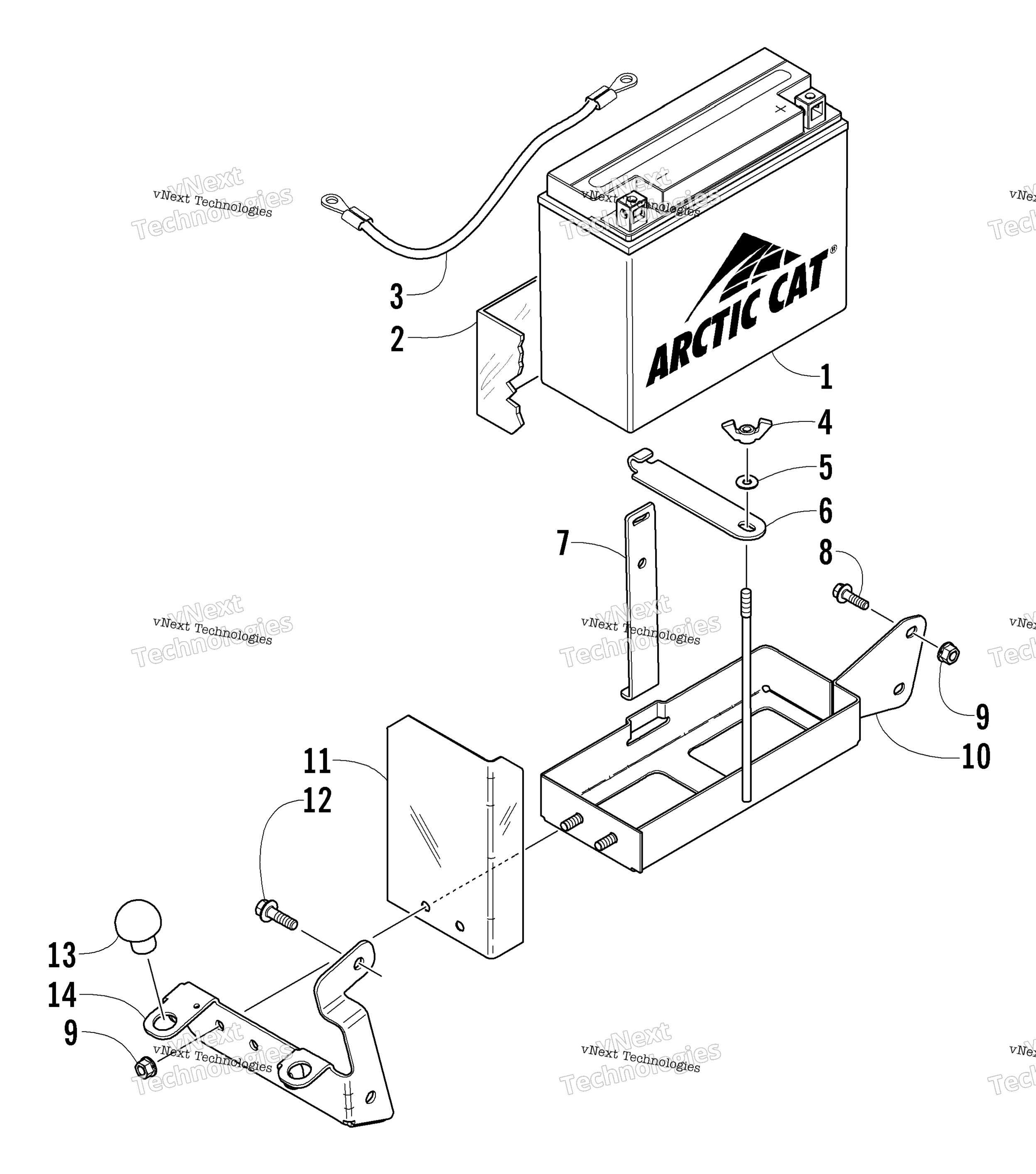

Схема аккумулятора ASSEMBLY для T660 TURBO TRAIL BLACK (S2004ACFTSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2) art. 0745-230
По запросу
2
Wrap, Heat - Battery art. 0645-082
По запросу
3
Cable, Battery/Ground art. 0645-321
По запросу
4
Nut, Wing art. 0623-325
По запросу
5
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
6
Hold-Down, Battery - Top art. 0645-243
По запросу
7
Пластина крепления АКБ Arctic Cat art. 0645-311
от 4 179 ₽
8
Screw, Cap art. 8020-039
По запросу
9
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
10
Tray, Battery art. 0745-213
По запросу
11
Shield, Heat art. 0645-437
По запросу
12
Screw, Self-Tapping art. 0623-765
По запросу
13
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
14
Bracket, Mounting - Battery Tray art. 0745-214
По запросу
