модель 2004 года
- Модель Спортивные
- Код модели T660 TURBO TRAIL BLACK (S2004ACFTSUSB)

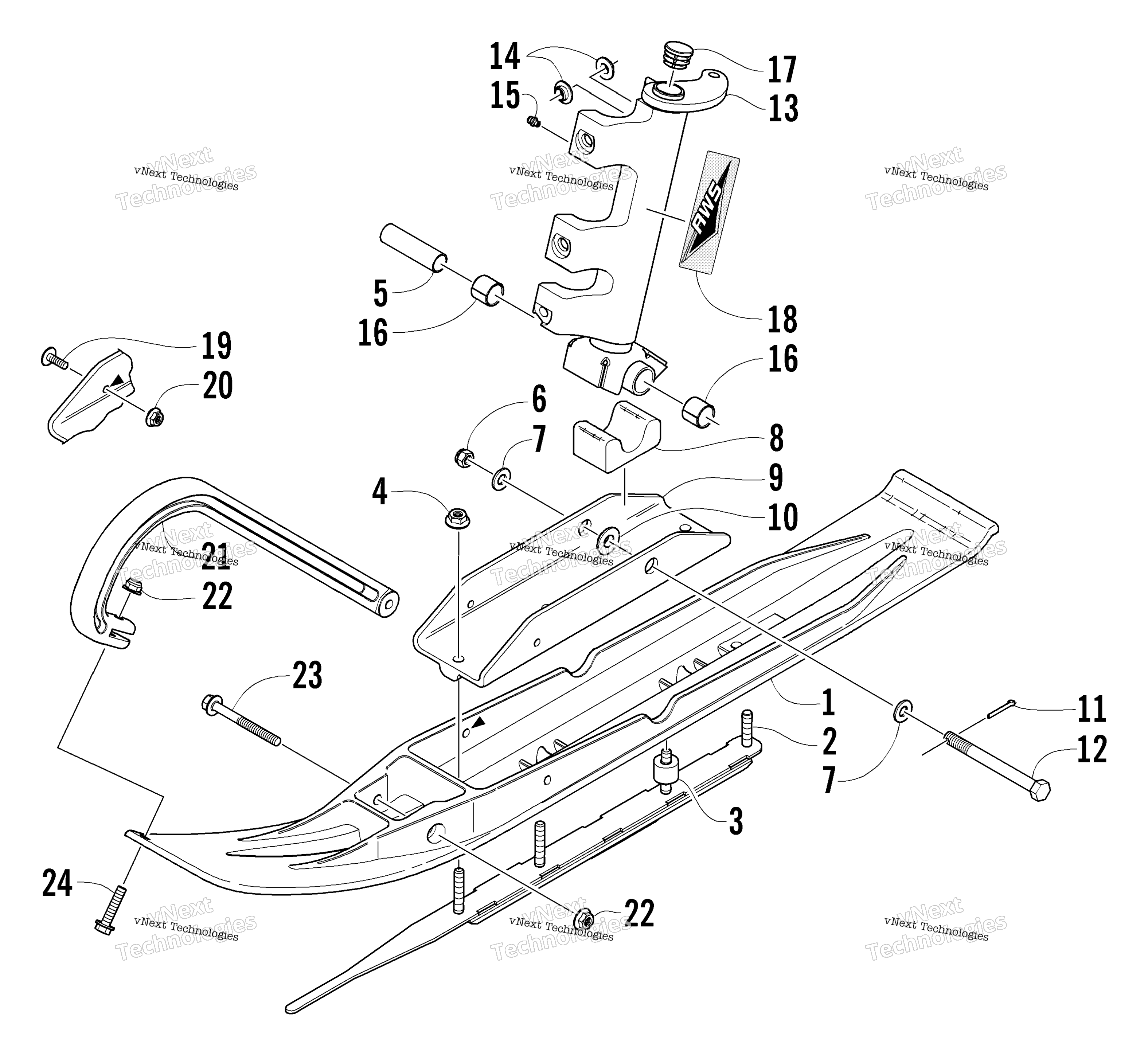

Схема Ski и Spindle узла для T660 TURBO TRAIL BLACK (S2004ACFTSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic art. 0703-595
По запросу
2
Конек правой лыжи Arctic Cat art. 2703-598
от 11 477 ₽
2
Конек левой лыжи Arctic Cat art. 2703-599
от 11 477 ₽
3
Spacer art. 0603-616
По запросу
4
Гайка Arctic Cat art. 8048-486
По запросу
5
AXLE,SPINDLE art. 2603-548
По запросу
6
Nut, Lock art. 0123-296
По запросу
7
Washer art. 0623-728
По запросу
8
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
9
Saddle, Ski (inc. 10) art. 0703-596
По запросу
10
Insert, Ski Saddle art. 0603-621
По запросу
11
Шплинт art. 0123-458
По запросу
12
Screw, Cap art. 0623-552
По запросу
13
Стойка ( шпиндель) левая Arctic Cat art. 0703-649
от 33 096 ₽
13
Стойка ( шпиндель) правая Arctic Cat art. 0703-648
от 33 096 ₽
14
Insert, Spindle art. 0603-647
По запросу
15
Fitting, Grease art. 0623-010
По запросу
16
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
17
Cap art. 0623-831
По запросу
18
Decal, “AWS” - Spindle - Left art. 5611-621
По запросу
18
Decal, “AWS” - Spindle - Right art. 5611-622
По запросу
19
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
22
Nut, Lock art. 8048-426
По запросу
23
Screw, Cap art. 8020-143
По запросу
24
Screw, Cap art. 8020-135
По запросу
