модель 2004 года
- Модель Firecat 500
- Код модели FIRECAT 500 RED (S2004F5CCAUSR)

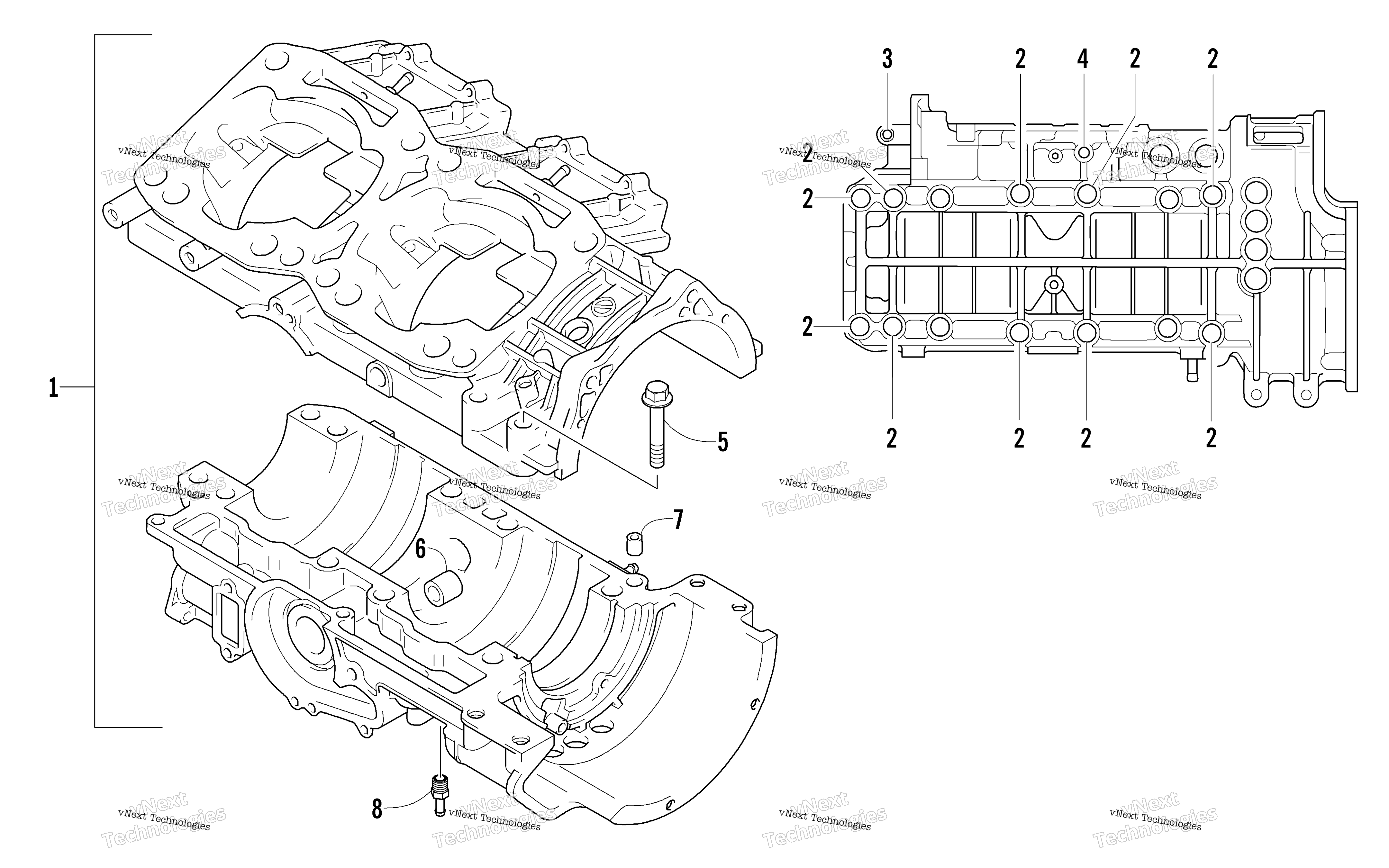

Схема картера Assembly для FIRECAT 500 RED (S2004F5CCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 2-7) art. 3006-912
По запросу
2
Screw, Cap art. 3006-483
По запросу
3
Bolt art. 3007-409
По запросу
4
Bolt art. 3007-461
По запросу
5
Bolt, Inlet Pipe art. 3007-399
По запросу
6
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
7
Pin art. 3005-206
По запросу
8
Switch, Temperature art. 0630-140
По запросу
