модель 2004 года
- Модель Firecat 500
- Код модели FIRECAT 500 SNO PRO 1 RED (S2004F5CC1USR)

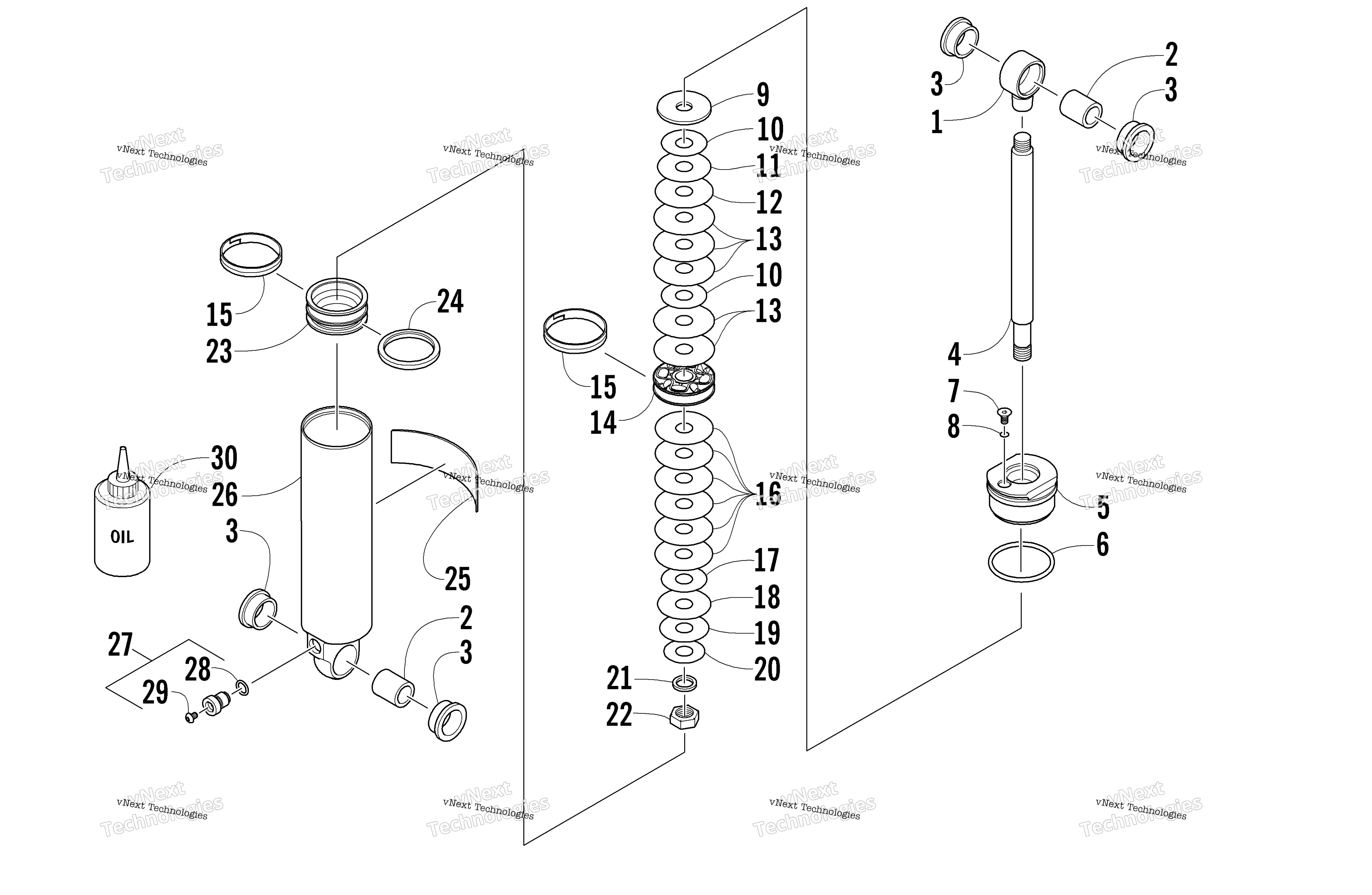

Схема задней части Suspension Rear Arm Shock Absorber для FIRECAT 500 SNO PRO 1 RED (S2004F5CC1USR)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber - Rear Arm art. 1704-141
По запросу
1
Eylet, Shock art. 0604-893
По запросу
2
Sleeve art. 2604-223
По запросу
3
Bushing art. 1604-222
По запросу
4
Rod, Shock art. 2604-622
По запросу
5
Cap, Shock (inc. 6) art. 2604-627
По запросу
6
O-Ring art. 0603-671
По запросу
7
Screw, Machine (inc. 8) art. 2604-530
По запросу
8
O-Ring (FOX only) art. 1604-425
По запросу
9
Washer, Top Out art. 2603-466
По запросу
10
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
11
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
12
Valve, 1.425 x 0.010 in. art. 2604-647
По запросу
13
Valve, 1.600 x 0.010 in. art. 2604-631
По запросу
14
Piston, 0.055 in. - Orifice art. 2604-645
По запросу
15
Strap, Piston - Teflon art. 2604-628
По запросу
16
Valve, 1.425 x 0.015 in. art. 2604-633
По запросу
17
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
18
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
19
Valve, 1.100 x 0.012 in. art. 0603-882
По запросу
20
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
21
Washer, Backup art. 0603-389
По запросу
22
Nut, Cap - Fox Shock art. 0603-301
По запросу
23
Piston, Floating art. 2604-629
По запросу
24
O-Ring art. 1603-236
По запросу
25
Decal, Shock art. 2604-650
По запросу
26
Body, Shock art. 2604-621
По запросу
27
Valve, Pressure - Assembly (inc. 28) art. 0703-341
По запросу
28
O-Ring art. 1604-318
По запросу
29
Screw, Valve art. 0624-097
По запросу
30
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
