модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 BLACK (S2004F6DCAUSB)

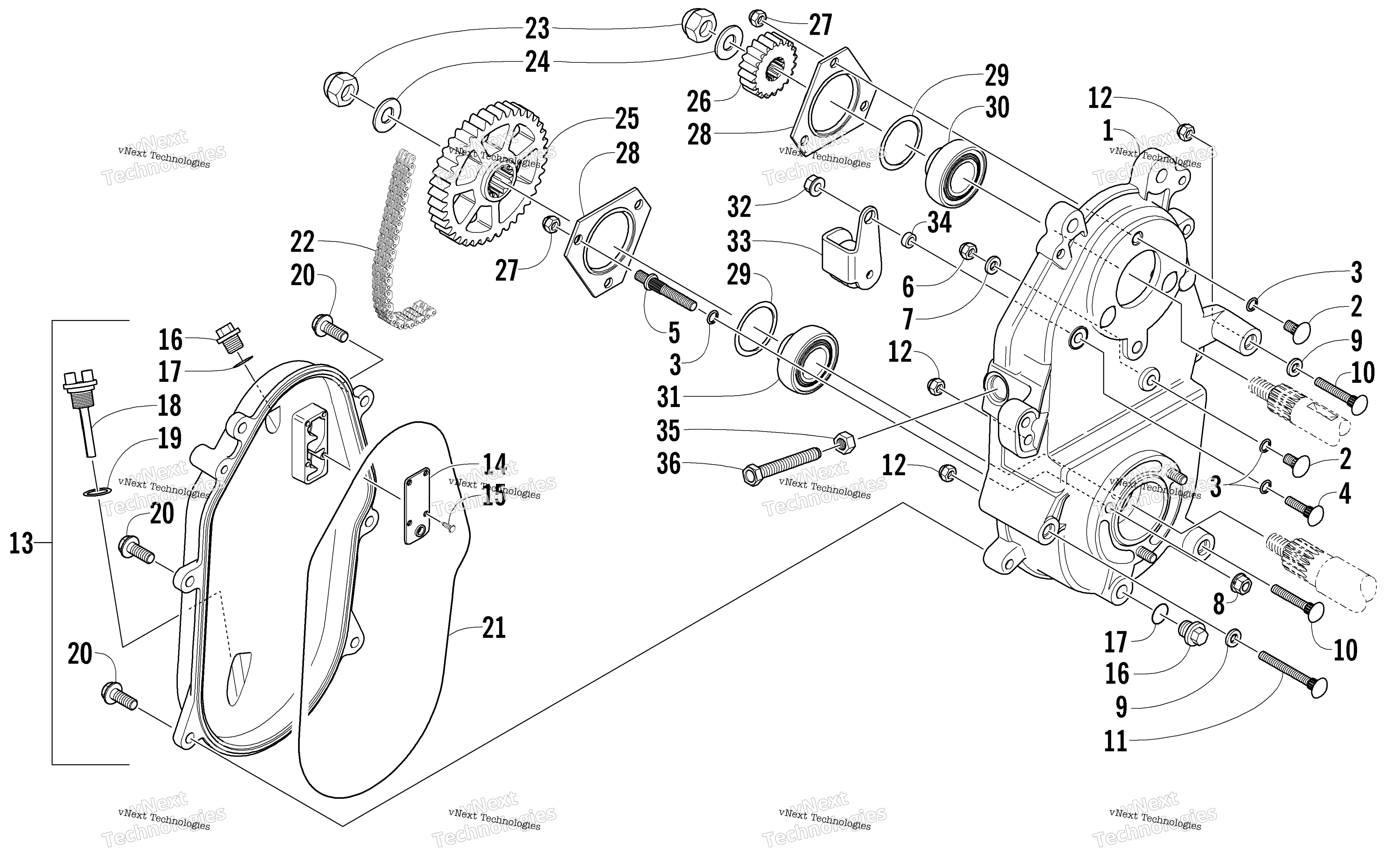

Схема привод / Dropcase узла для FIRECAT 600 BLACK (S2004F6DCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase w/Studs (inc. 2-7) art. 0702-490
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
7
Шайба Arctic Cat art. 0623-094
от 110 ₽
8
Nut, Lock art. 8048-426
По запросу
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Screw, Cap art. 8011-139
По запросу
11
Bolt, Carriage art. 1623-121
По запросу
12
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
13
COVER, DROPCASE-MFG ASSY (UNPTD) (inc. 14-15 and one No. 16-17) art. 7996-258
По запросу
14
COVER, OIL VENT art. 1602-152
По запросу
15
Screw, Self-Tapping art. 0623-081
По запросу
16
Plug, Drain art. 0623-293
По запросу
17
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
18
Stick, Oil Level art. 0602-462
По запросу
19
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
20
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
21
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
22
Цепь КПП Arctic Cat art. 1602-042
По запросу
22
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
23
Гайка Arctic Cat art. 0623-465
от 987 ₽
24
Washer, Spring art. 0623-231
По запросу
25
Шестерня КПП 40 зубьев Arctic Cat art. 0602-453
от 10 406 ₽
25
Шестерня КПП 39 зубьев Arctic Cat art. 0602-451
от 9 910 ₽
26
Шестерня КПП, 20 зубьев Arctic Cat art. 0602-456
от 6 731 ₽
26
Sprocket - 23T art. 0602-452
По запросу
27
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
28
Корпус подшипника Arctic Cat art. 1602-521
от 14 564 ₽
29
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
30
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
31
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
32
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
33
Arm, Tightener - Assembly art. 0702-397
По запросу
34
Bushing art. 0602-369
По запросу
35
Гайка Arctic Cat art. 0123-150
от 116 ₽
36
Screw, Chain Roller art. 0602-638
По запросу
