модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 EFI EARLY BUILD (S2004F6DEFERG)

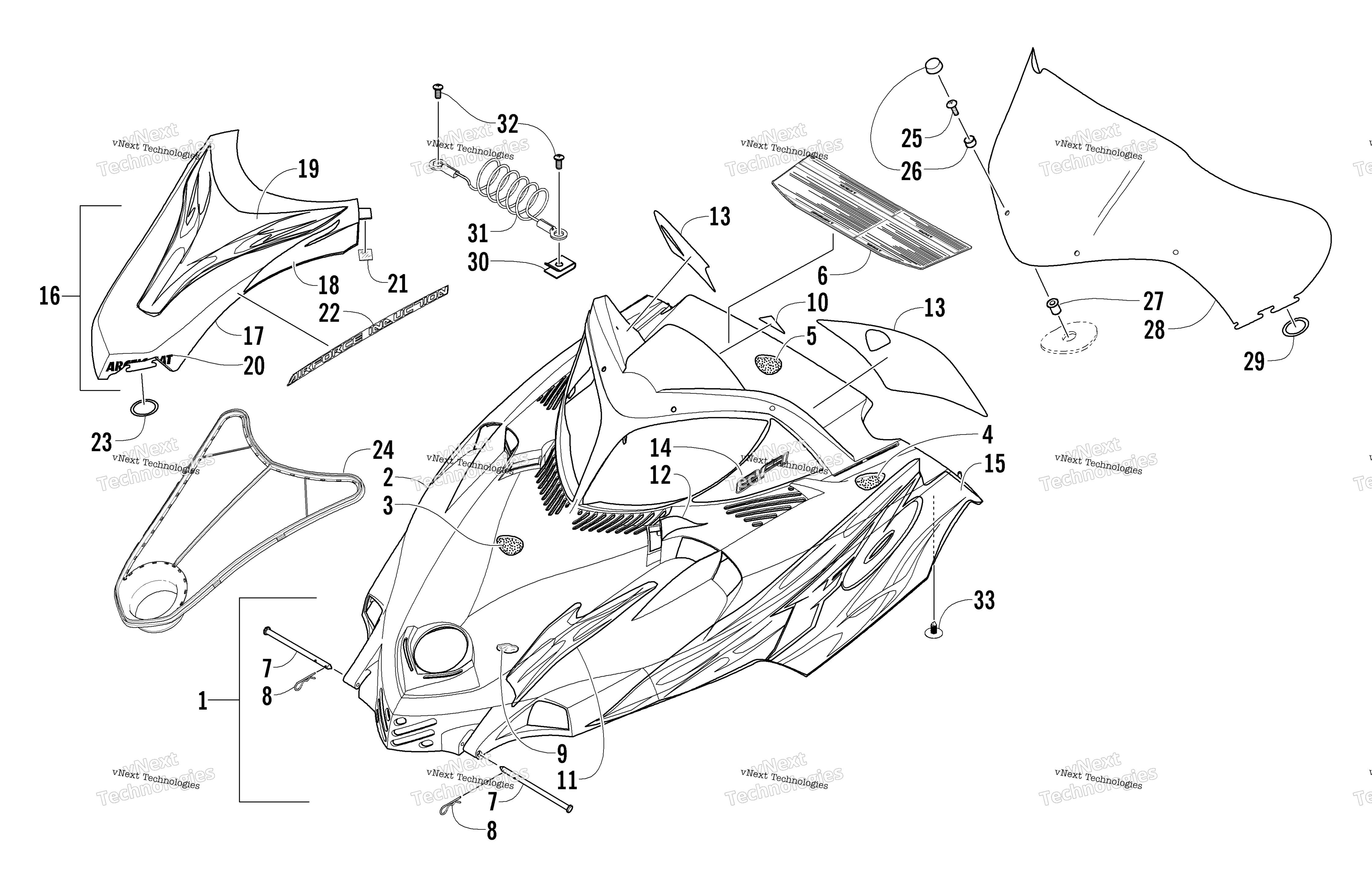

Схема Hood и Windshield узла для FIRECAT 600 EFI EARLY BUILD (S2004F6DEFERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (Green) (inc. 2-15) art. 1718-412
По запросу
2
Hood w/o Decals - Green (Green) (inc. 3-9) art. 1718-218
По запросу
3
Foam, Hood - Middle art. 0717-169
По запросу
4
Foam, Hood - Rear - Right art. 0717-170
По запросу
4
Foam, Hood - Rear - Left art. 0717-171
По запросу
5
Foam, Hood - Rear art. 0717-172
По запросу
6
DECAL, CAUTION/WARNING art. 4611-496
По запросу
7
Pin, Clevis art. 1623-026
По запросу
8
Clip, Hairpin art. 0623-847
По запросу
9
Foil, Hood art. 3606-130
По запросу
10
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
11
Decal, Hood - Front - Left art. 5611-333
По запросу
11
Decal, Hood - Front - Right art. 5611-332
По запросу
12
Decal, Hood - Vent - Left art. 5611-335
По запросу
12
Decal, Hood - Vent - Right art. 5611-334
По запросу
13
Decal, Console - Left art. 5611-337
По запросу
13
Decal, Console - Right art. 5611-336
По запросу
14
Decal, Hood - Upper Right art. 5611-328
По запросу
14
Decal, Hood - Upper Left art. 5611-329
По запросу
15
Decal, Hood - Lower Right art. 5611-324
По запросу
15
Decal, Hood - Lower Left art. 5611-325
По запросу
16
Cover, Hood Black (Black) (inc. 17-22) art. 1718-425
По запросу
17
Cover, Hood - w/o Decals (Black) art. 2706-031
По запросу
18
Decal, Cover - Right art. 5611-320
По запросу
18
Decal, Cover - Left art. 5611-321
По запросу
19
Decal, Cover - Center art. 5611-318
По запросу
20
Decal, “Arctic Cat” - Hood art. 5611-382
По запросу
21
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
22
Decal, “Airforce Induction” art. 5611-319
По запросу
23
O-Ring art. 2606-801
По запросу
24
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
25
Screw, Machine art. 0623-902
По запросу
26
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
27
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
28
Windshield art. 3606-060
По запросу
29
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
30
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
31
Cable, Hood art. 2606-726
По запросу
32
Screw, Self-Tapping art. 0623-302
По запросу
33
Plug art. 0623-544
По запросу
