модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 EFI EXT BLACK (S2004F6DEBUSB)

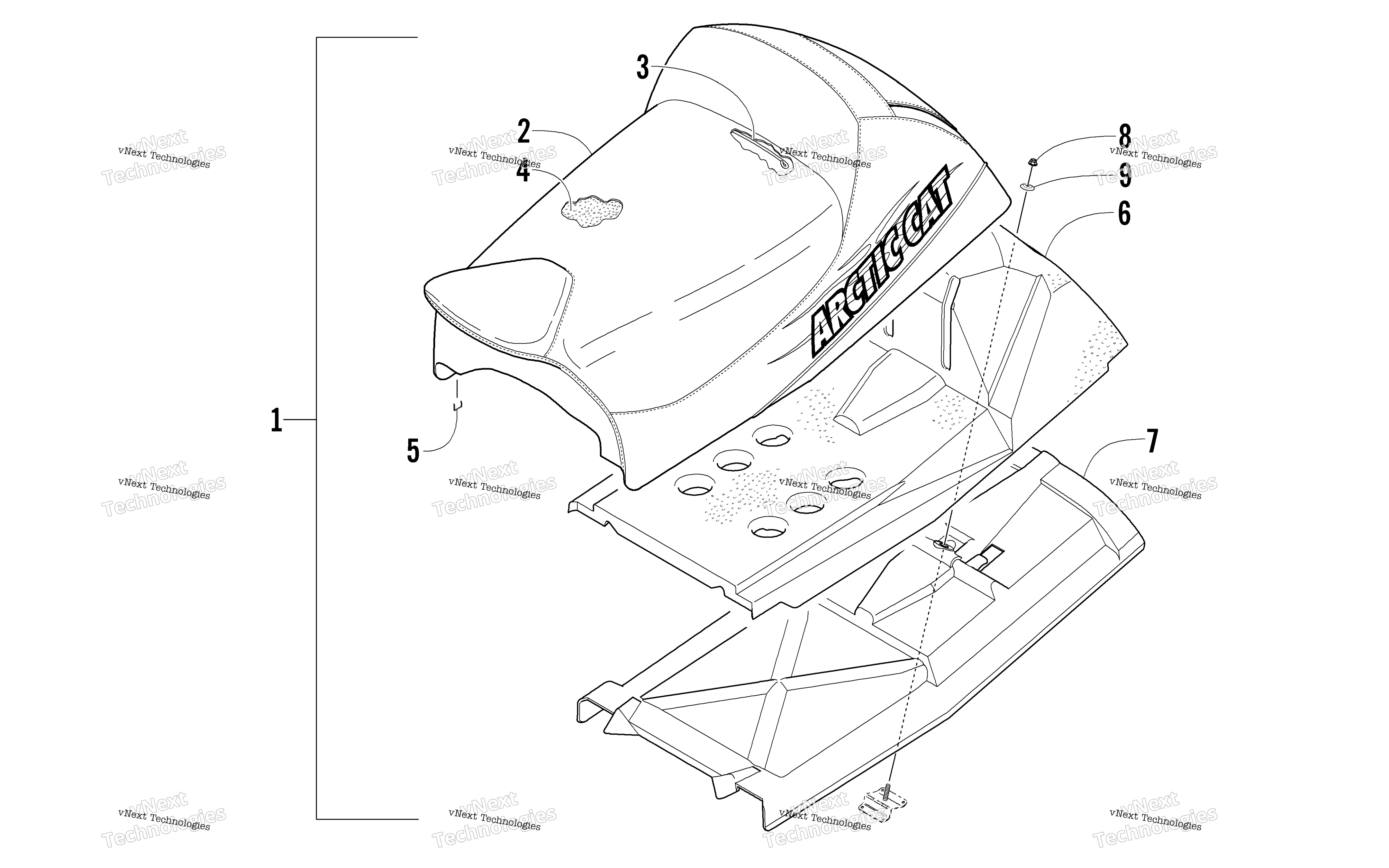

Схема сиденья Assembly для FIRECAT 600 EFI EXT BLACK (S2004F6DEBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-7) art. 7997-305
По запросу
2
Cover, Seat (inc. 3) art. 2706-316
По запросу
3
Wire, Seat art. 3606-356
По запросу
4
Foam, Seat - Upper art. 0717-182
По запросу
5
Staple art. 0624-528
По запросу
6
Foam, Seat - Lower art. 0617-438
По запросу
7
Base, Seat art. 2606-907
По запросу
8
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
9
Washer art. 0623-875
По запросу
