модель 2004 года
- Модель Firecat 600
- Код модели FIRECAT 600 EFI SNO PRO 1.375 RED (S2004F6DE3USR)

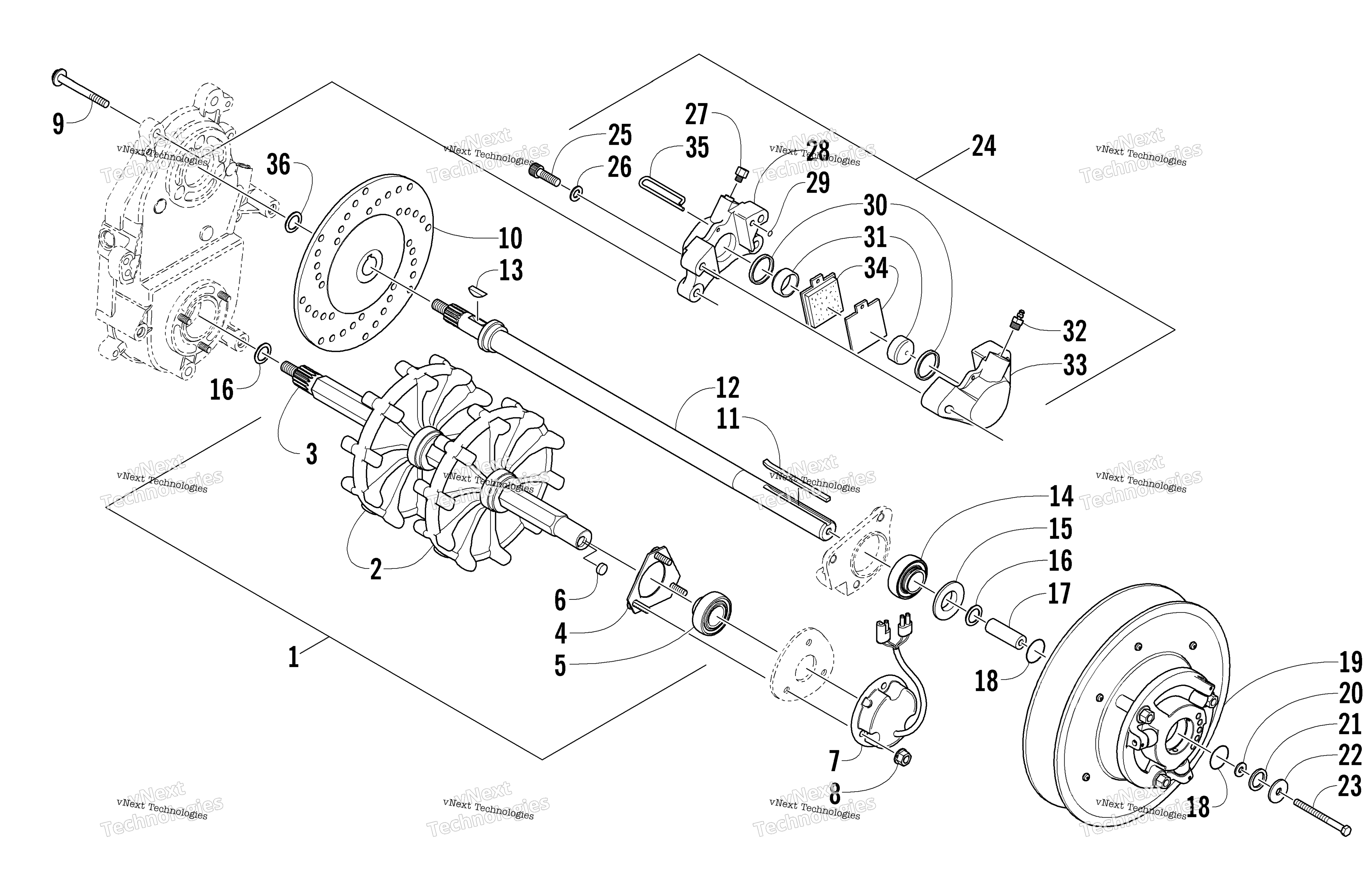

Схема привода Train Shafts And Brake Assemblies для FIRECAT 600 EFI SNO PRO 1.375 RED (S2004F6DE3USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-6) art. 0728-103
По запросу
2
Sprocket, Drive art. 1602-510
По запросу
3
SHAFT,DRIVE-1 1/16 (04 FIRECAT) art. 1602-522
По запросу
4
Plate, Flange art. 0702-412
По запросу
5
Подшипник Arctic Cat art. 1602-374
от 2 114 ₽
6
Магнит датчика скорости Arctic Cat art. 0630-167
По запросу
7
Regulator, Voltage art. 0630-165
По запросу
8
Nut, Lock art. 8048-426
По запросу
9
Screw, Cap art. 8020-315
По запросу
10
Disc, Brake art. 1602-205
По запросу
11
Key art. 0101-076
По запросу
12
Shaft, Driven - Assembly (inc. 13-15) art. 0702-515
По запросу
13
Key, Woodruff - Hardened art. 0602-598
По запросу
14
Bearing, 1 in. w/o Lock Collar art. 1602-233
от 2 114 ₽
15
Spacer art. 1602-367
По запросу
16
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
16
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
17
Shaft, Stub art. 0648-042
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Clutch, Driven art. 0726-174
По запросу
20
Шайба Arctic Cat art. 0123-053
от 326 ₽
21
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
22
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
23
Screw, Cap art. 8002-139
По запросу
24
Caliper, Brake - Fixed/Duel Piston (inc. 25-35) art. 0602-829
По запросу
25
Screw, Cap art. 8005-679
По запросу
26
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
27
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
29
O-Ring, Housing art. 0602-729
По запросу
30
O-Ring, Retractor - Square art. 0602-583
По запросу
31
Piston art. 0602-708
По запросу
32
Fitting, Bleed art. 0602-707
По запросу
34
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
35
Pin, Retaining-Brake Pad art. 0602-706
По запросу
36
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
