модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT BLACK (S2004F7FEBUSB)

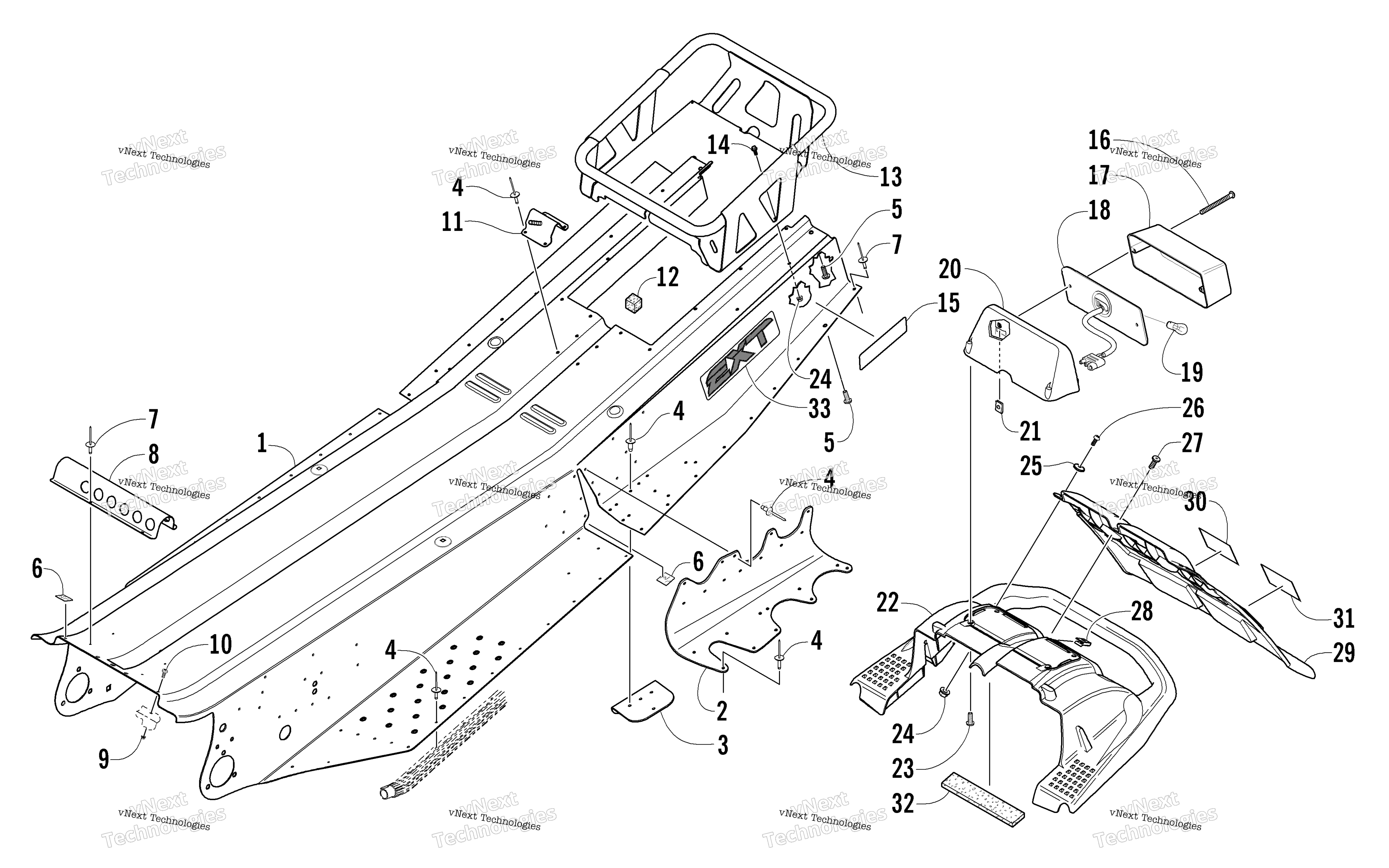

Схема Tunnel, задний Bumper, и Taillight узла для FIRECAT 700 EFI EXT BLACK (S2004F7FEBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 1718-577
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 3606-058
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 3606-059
По запросу
3
Plate, Backing - Left art. 2706-263
По запросу
3
Plate, Backing - Right art. 2706-264
По запросу
4
Rivet, Solid art. 0623-072
По запросу
4
Rivet, Solid art. 0123-418
По запросу
4
Rivet art. 0623-806
По запросу
4
Rivet Optional art. 8060-506
По запросу
5
Screw, Self-Tapping art. 1623-022
По запросу
6
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
7
Rivet art. 8060-484
По запросу
8
Protector, Wiring Harness art. 2606-938
По запросу
9
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
10
Screw, Machine art. 8017-399
По запросу
11
Plate, Mounting - Seat art. 2706-241
По запросу
12
Foam, Rear Heat Exchanger art. 0617-455
По запросу
13
RACK,EXT-PTD BLK art. 2706-833
По запросу
14
Screw, Cap art. 8020-037
По запросу
15
DECAL,REFLECTOR-RED art. 0411-647
По запросу
16
Screw, Machine art. 0623-204
По запросу
17
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
18
Housing, Taillight art. 0609-230
По запросу
19
Лампочка Arctic Cat art. 0109-460
от 221 ₽
20
Housing, Taillight art. 0609-622
По запросу
21
Clip, U-Nut art. 1623-023
По запросу
22
BUMPER, RR-PLASTIC-BLACK art. 3606-292
По запросу
23
Screw, Plastite art. 1623-109
По запросу
24
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
25
Washer art. 0623-875
По запросу
26
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
27
Screw, Machine art. 8017-577
По запросу
28
Nut, Speed art. 0623-363
По запросу
29
SNOWFLAP,BLK-W/5611-526 DECAL (inc. 30-31) art. 3606-333
По запросу
30
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
31
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
32
Foam, Rear Heat Exchanger art. 0617-456
По запросу
33
Decal, “EXT” art. 5611-385
По запросу
