модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI RED (S2004F7FEFUSR)

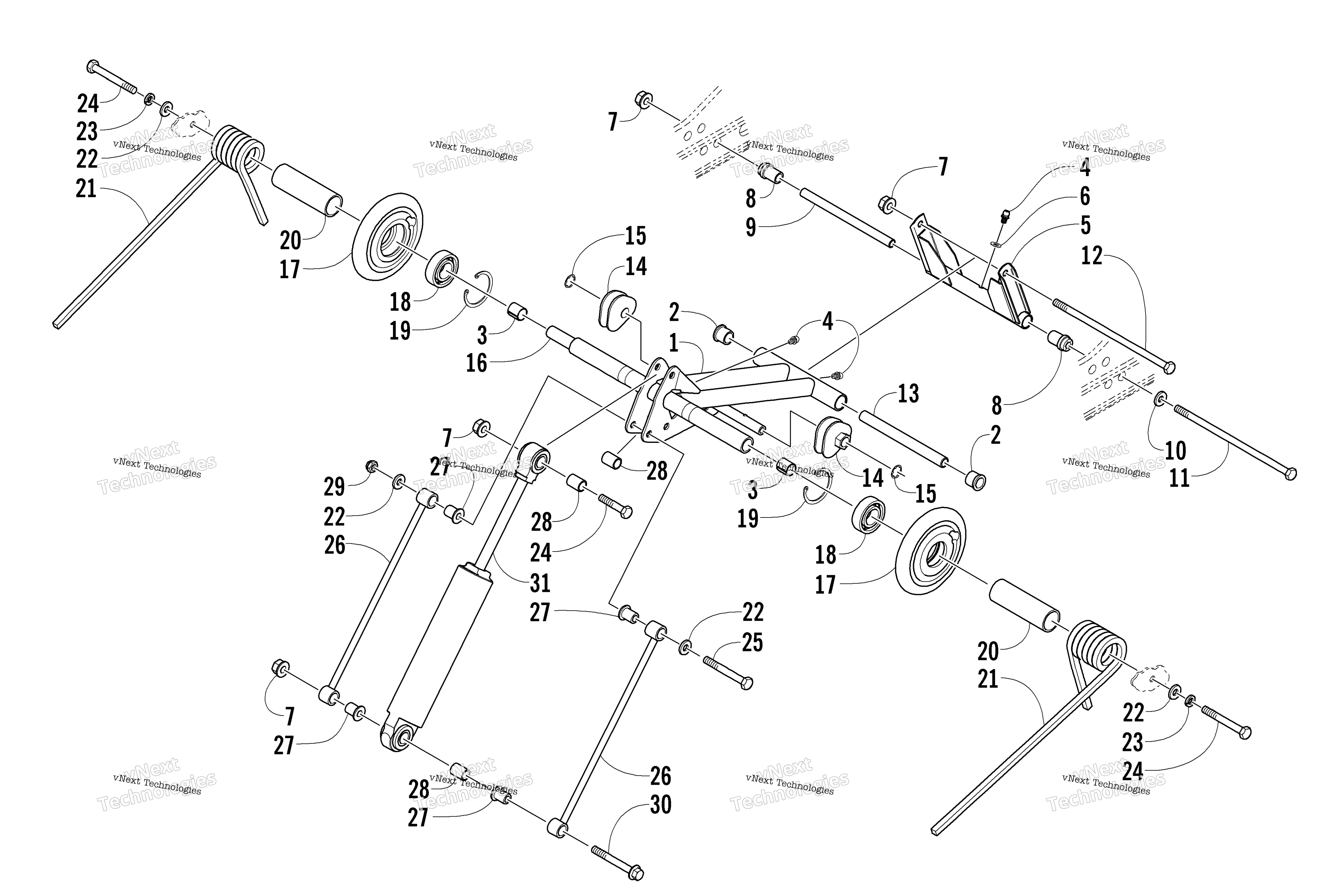

Схема задней части Suspension Rear Arm Assembly для FIRECAT 700 EFI RED (S2004F7FEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER-FABR BLK (inc. 2-3 and two No. 4) art. 1704-005
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Bearing art. 2604-147
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Arm, Rear Black (inc. one No. 4 and 6) art. 1704-019
По запросу
6
WASHER- GREASE FITTING art. 1623-011
По запросу
7
Гайка Arctic Cat art. 8048-486
По запросу
8
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
9
Tube, Axle art. 2604-665
По запросу
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
Screw, Cap art. 1623-037
По запросу
12
Screw, Cap art. 1623-086
По запросу
13
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
14
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
16
Axle, Inner Carriage art. 2604-139
По запросу
17
Wheel, Idler (inc. 18-19) art. 2604-143
По запросу
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Ring, Retaining art. 0123-798
По запросу
20
Sleeve, Spring art. 2604-379
По запросу
21
Spring, Suspension - Right art. 0704-926
По запросу
21
Spring, Suspension - Left art. 0704-927
По запросу
22
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
23
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
24
Screw, Cap art. 8002-226
По запросу
25
Screw, Cap art. 1623-119
По запросу
26
Link, Rear Shock art. 0704-361
По запросу
27
Axle, Link - Flanged art. 2604-531
По запросу
28
Sleeve art. 1604-139
По запросу
29
Nut, Hex - Thin Lock art. 8041-486
По запросу
30
Screw, Cap art. 8020-234
По запросу
31
SHOCK,REAR ARM -IMP - ALUM - ASSY art. 1704-117
По запросу
